فوت پرینت SMBJ20CA
67,000 تومان
پس از ثبت خرید، فایلها بهصورت دانلود فوری در حساب کاربری شما فعال میشود.
محتوای این محصول:

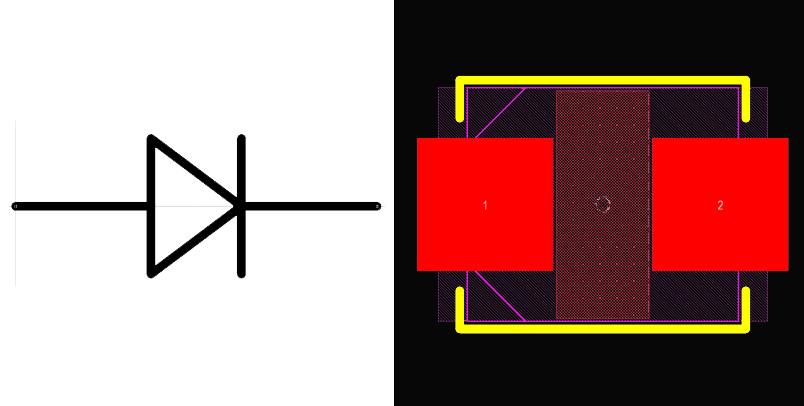

- PCB Footprint استاندارد مطابق دیتاشیت قطعه
- Schematic Symbol آماده استفاده
- 3D Model دقیق برای بررسی مکانیکی
✅ طراحی دقیق و منطبق با ابعاد فنی
✅ مجموعه کامل برای استفاده در Altium Designer
✅ کاهش زمان ساخت کتابخانه قطعات
این فایلها آماده استفاده در طراحی PCB هستند و فرآیند کتابخانهسازی را سریعتر میکنند.
ضمناً با تهیه پکیج ویژه ما می توانید، مقرون به صرفه عمل کنید و با حداقل هزینه صاحب هزاران شماتیک و فوت پرینت استاندارد شوید.
تاریخ انتشار : 18 شهریور 1404
تاریخ بروزرسانی : 8 آذر 1404
SMBJ20CA یک دیود محافظ یا دیود سرج (TVS Diode) است که برای حفاظت مدارهای الکترونیکی در برابر ولتاژهای گذرا (ولتاژهای ناگهانی و زیاد) طراحی شده است. این دیود در ولتاژ کاری 20 ولت قرار دارد و میتواند جریانهای گذرا را به زمین هدایت کند تا از آسیب دیدن قطعات حساس جلوگیری کند. علامت “CA” نشاندهنده نوع بستهبندی و ویژگیهای خاص آن است. معمولاً در مدارهای دیجیتال و منبع تغذیه برای محافظت در برابر افزایش ولتاژ ناگهانی به کار میرود.
نام قطعه : SMBJ20CA
تعداد پایه ها : 2
فاصله بین پایه ها : 5.6mm
کاربرد : حفاظت ولتاژ ، کاهش نویز ، محافظ سرج
حمایت از طراحی ایرانی
تمامی شماتیکها و فوت پرینتهای موجود در 3DFootprint.ir، تولید انحصاری و خالص تیم متخصص ایرانی بوده و برگرفته از هیچ منبع خارجی نیستند.
ما با افتخار این طرحها را برای شما آماده کردهایم. در راستای حمایت از توسعه ملی و زحمات تیم ما، خواهشمندیم از بازنشر، فروش یا اشتراکگذاری این فایلها خودداری نمایید تا بتوانیم به ارائه خدمات با کیفیت ادامه دهیم.
قوانین استفاده:
- مجاز: استفاده از فایلها حتی محصولات رایگان فقط برای خریدار مجاز است.
- ممنوع: بازنشر، فروش، اشتراکگذاری، یا توزیع مجدد این فایلها به هر شکلی به اشخاص ثالث، تحت هر شرایطی، اکیداً ممنوع است و شرعاً حرام و قانوناً غیرمجاز محسوب میشود.
