طراحی یک PCB بدون داشتن فوت پرینت درست هر قطعه، کار سختی است. یکی از پرکاربردترین قطعاتی که در تقریباً هر مدار الکترونیکی دیده میشود، مقاومت است. برای همین، داشتن دسترسی به فوت پرینت مقاومت با فرمت صحیح و ابعاد دقیق، میتواند زمان طراحی رو به شکل قابل توجهی کاهش بده. در 3dfootprint، انواع فایلهای مقاومت آماده شده تا شما بدون نیاز به ترسیم دستی، مستقیم اونها رو در نرمافزار طراحی مدار خودتون وارد کنید.
مقاومت چیست؟
مقاومت یکی از قطعات پایه در الکترونیک است که وظیفهاش کنترل جریان عبوری در مدار است. این قطعه با واحد اهم (Ω) اندازهگیری میشود و در دو دسته اصلی طبقهبندی میشود: مقاومتهای ثابت (Fixed Resistor) که مقدار مشخصی دارند، و مقاومتهای متغیر مثل ولوم یا پتانسیومتر که مقدارشون قابل تنظیم است. علاوه بر این دو دسته، مقاومتهای حساس به نور مثل LDR و مقاومتهای حساس به دما مثل NTC هم در دستهبندی مقاومتها قرار میگیرند و هرکدوم کاربرد خاص خودشون رو در مدارهای حسگر دارند.
انواع فایلهای مقاومت موجود در 3dfootprint
مجموعه محصولات 3dfootprint شامل طیف متنوعی از فوت پرینت مقاومت است که هرکدوم برای کاربرد خاصی طراحی شدند. در ادامه به بررسی هرکدوم میپردازیم.
فوت پرینت ولوم ۱۰ دور آبی
این نوع پتانسیومتر که به رنگ آبی و با قابلیت تنظیم ۱۰ دوری شناخته میشود، در مدارهایی که نیاز به تنظیم دقیق و ریز مقاومت دارند کاربرد فراوانی داره. فایل فوت پرینت این ولوم با ابعاد استاندارد آماده شده و همراه با دیتاشیت قطعه در اختیار شما قرار میگیرد تا پیش از نصب، مشخصات فنی و پایهبندی (Pinout) اون رو بررسی کنید.

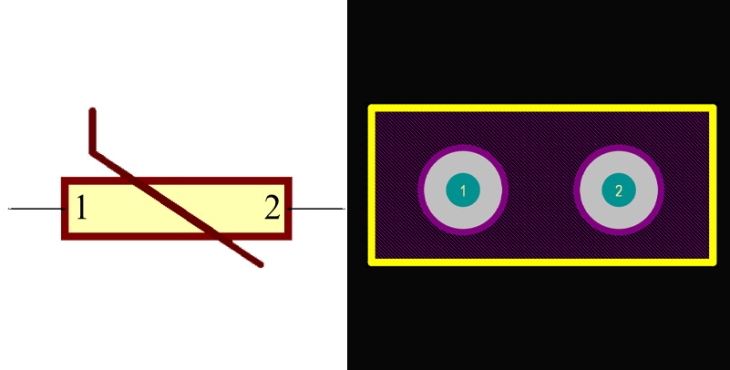

فوت پرینت NTC
ترمیستور NTC یا همون مقاومت حساس به دما، در مدارهای کنترل دما و حفاظت حرارتی استفاده میشود. مقدار مقاومت این قطعه با افزایش دما کاهش پیدا میکنه. فایل فوت پرینت NTC در 3dfootprint به گونهای طراحی شده که با اکثر پکیجهای رایج این قطعه در بازار مطابقت داشته باشه.
فوت پرینت ولوم WX118
پتانسیومتر WX118 یکی از مدلهای پرکاربرد در مدارهای صنعتی و آموزشی است. فوت پرینت این قطعه هم به همراه دیتاشیت کامل آماده شده تا هنگام طراحی PCB، ابعاد پدها و فاصله پایهها دقیقاً مطابق با نمونه واقعی قطعه باشد و از بروز مشکل در مرحله مونتاژ جلوگیری بشه.
فوت پرینت سنسور فتوسل LDR
سنسور LDR که به آن مقاومت نوری هم گفته میشود، در مدارهای تشخیص روشنایی و تاریکی کاربرد دارد. مقدار مقاومت این قطعه بسته به شدت نوری که به آن میتابد تغییر میکند. فوت پرینت این سنسور در 3dfootprint با دقت بالا طراحی شده و قابلیت استفاده در نرمافزارهای مختلف طراحی مدار رو داره.
Resistor Array (شبکه مقاومتی) در پینهای مختلف
شبکه مقاومتی یا Resistor Array، مجموعهای از چند مقاومت است که در یک بسته واحد قرار گرفته و باعث صرفهجویی در فضای برد میشود. این نوع قطعه معمولاً در مدارهای دیجیتال برای پول-آپ یا پول-داون استفاده میشود. مجموعه فوت پرینتهای Resistor Array در 3dfootprint شامل موارد زیر است:
- فوت پرینت Resistor Array 9Pin به همراه دیتاشیت قطعه
- فوت پرینت Resistor Array 8Pin
- فوت پرینت Resistor Array 7Pin
- فوت پرینت Resistor Array 6Pin
هرکدوم از این فایلها با تعداد پایه مشخص، برای طراحانی که به دنبال دقت بالا در چیدمان مدارهای دیجیتال هستند مناسب است و میتواند در قالبهای رایج نرمافزارهای طراحی PCB مورد استفاده قرار بگیرد.
چرا فایلهای آماده مقاومت رو دانلود کنیم؟
ترسیم دستی فوت پرینت هر قطعه نیازمند بررسی دقیق دیتاشیت، اندازهگیری فاصله پایهها و تطبیق اون با استانداردهای IPC است. این فرآیند زمانبر است و کوچکترین خطا در ابعاد پد یا فاصله پایهها، ممکنه باعث بشه قطعه روی برد جا نگیره یا لحیمکاری با مشکل روبرو بشه. استفاده از فایلهای آماده، این ریسک رو به حداقل میرسونه و طراح میتونه با خیال راحت روی بخشهای دیگه مدار تمرکز کنه.
راهنمای نصب فوت پرینت مقاومت در نرمافزار طراحی PCB
پس از دانلود فایل مقاومت مورد نظر از 3dfootprint، مراحل زیر برای وارد کردن اون به نرمافزار طراحی مدار طی میشود:
- استخراج فایل دانلودی از حالت فشرده
- باز کردن نرمافزار طراحی PCB مورد استفاده (مثل آلتیوم، کیدنس یا KiCad)
- وارد کردن فایل فوت پرینت به کتابخانه قطعات نرمافزار
- بررسی ابعاد و پایهبندی قطعه با دیتاشیت ارائه شده
- اتصال فوت پرینت به سیمبل مربوطه و استفاده در طراحی مدار
هر فایل ارائه شده در سایت همراه با راهنمای نصب اختصاصی است تا حتی افرادی که تازه با نرمافزارهای طراحی مدار کار میکنند هم بتونند بدون مشکل از فایلها استفاده کنند.
