فوت پرینت و ۳ بعدی باکس MBDR04 برای طراحی PCB صنعتی

مقدمه

در طراحی حرفه‌ای بردهای الکترونیکی، هماهنگی بین PCB و محفظه مکانیکی اهمیت زیادی دارد. بسیاری از طراحان ابتدا شماتیک و PCB Layout را طراحی می‌کنند و بعد متوجه می‌شوند که برد داخل باکس به‌درستی قرار نمی‌گیرد. این مشکل معمولاً زمانی رخ می‌دهد که ابعاد واقعی محفظه در فرآیند طراحی در نظر گرفته نشود.

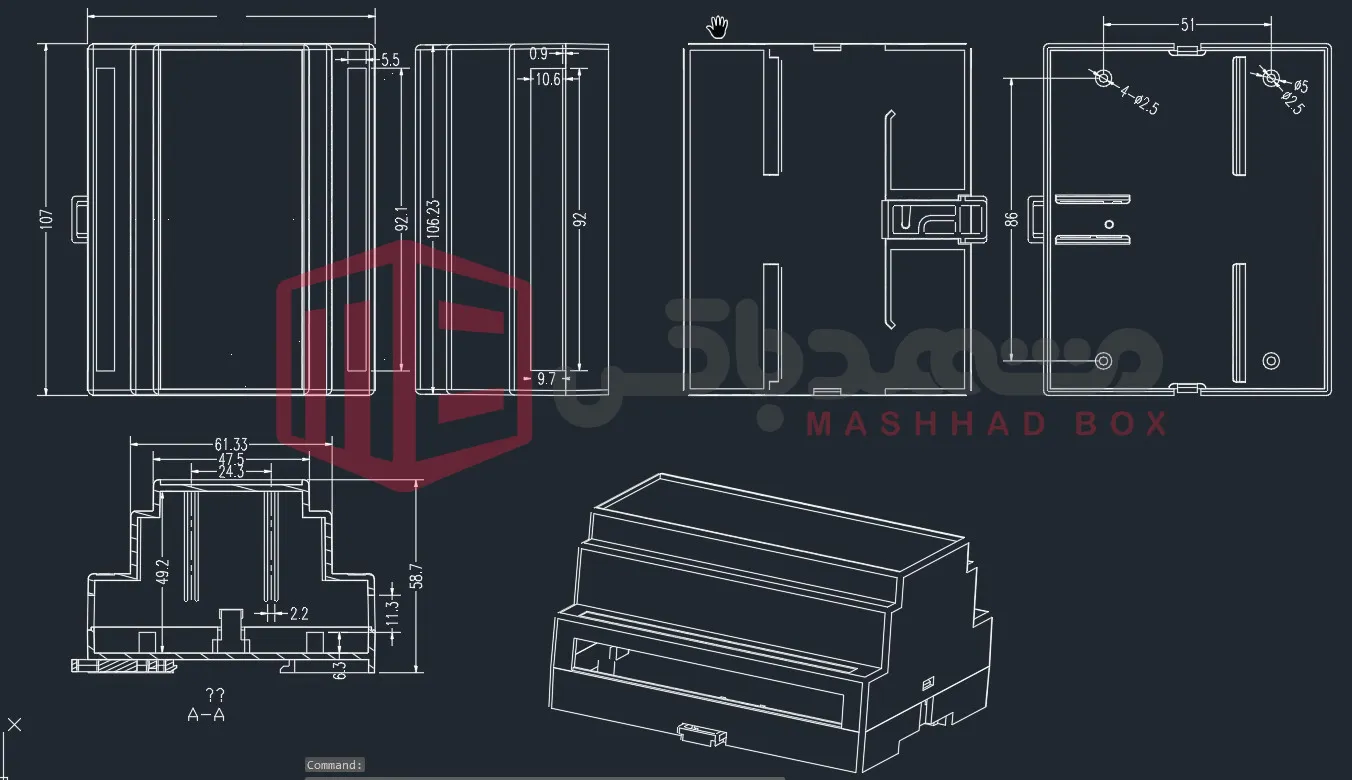

باکس MBDR04 یک محفظه صنعتی با ابعاد 107×88×59 میلی‌متر است که برای محافظت از بردهای الکترونیکی در تابلو برق و سیستم‌های کنترلی طراحی شده است. استفاده از فوت پرینت و مدل سه‌بعدی این محفظه در Library نرم‌افزار Altium Designer به طراح کمک می‌کند تا در محیط PCB Design جانمایی قطعات، فاصله از دیواره‌ها و مسیرهای Wire را دقیق بررسی کند. این روش خطاهای مونتاژ را کاهش می‌دهد و فرآیند توسعه محصول را سریع‌تر می‌کند.

چرا مدل سه‌بعدی باکس در طراحی PCB اهمیت دارد؟

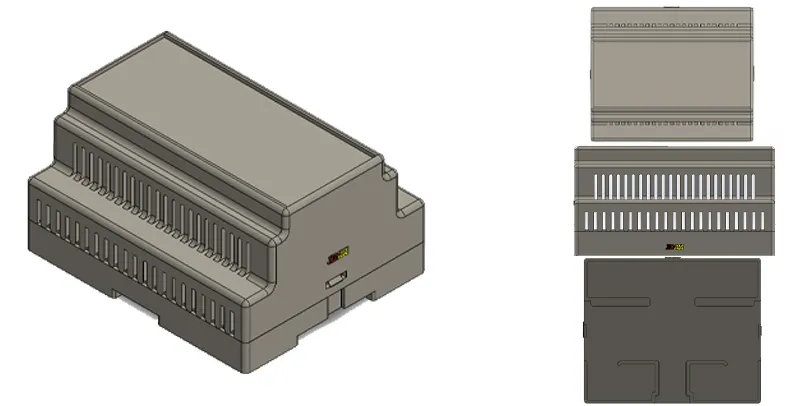

در محیط PCB Layout نرم‌افزار Altium Designer، مدل STEP محفظه امکان بررسی دقیق طراحی را فراهم می‌کند. طراح می‌تواند در نمای سه‌بعدی ارتفاع قطعات، فاصله کانکتورها از بدنه و محل عبور سیم‌ها را بررسی کند. این بررسی باعث می‌شود طراحی برد قبل از تولید کاملاً با شرایط واقعی نصب هماهنگ شود.

سناریوی واقعی در طراحی برد صنعتی

در یک پروژه اتوماسیون صنعتی، یک برد کنترلی برای نصب داخل تابلو برق طراحی می‌شود. اگر محل ترمینال‌ها یا کانکتور تغذیه در لبه برد قرار نگیرد، اتصال سیم‌ها دشوار می‌شود. بررسی سه‌بعدی باکس MBDR04 در Altium Designer کمک می‌کند تا این مشکلات قبل از تولید برد شناسایی شوند.

آموزش مرحله‌به‌مرحله طراحی PCB داخل باکس

1. تعریف Board Shape در Template پروژه

ابتدا ابعاد داخلی محفظه را بررسی کنید و شکل برد را در PCB Template تنظیم کنید. معمولاً طراحان حرفه‌ای حدود 0.5 تا 1 میلی‌متر فاصله از دیواره باکس در نظر می‌گیرند تا نصب برد به‌راحتی انجام شود.

2. تنظیم Grid و Design Rule

تنظیم Grid مناسب در محیط PCB Layout باعث می‌شود قطعات دقیق در جای مناسب قرار بگیرند. سپس در بخش Design Rule فاصله قطعات از لبه برد و محدودیت ارتفاع قطعات تعریف می‌شود تا طراحی با فضای داخلی جعبه صنعتی هماهنگ باشد.

3. اضافه کردن مدل سه‌بعدی در Library

مدل STEP محفظه را به Footprint اضافه کنید و در بخش Properties موقعیت آن را تنظیم کنید. در نمای 3D نرم‌افزار Altium Designer می‌توانید برخورد احتمالی قطعات با دیواره یا درب باکس را بررسی کنید.

نکات حرفه‌ای در طراحی برد داخل محفظه صنعتی

• کانکتورها و ترمینال‌ها را نزدیک لبه برد قرار دهید.
• قطعات مرتفع مانند خازن‌ها را در مرکز برد جانمایی کنید.
• برای مسیرهای تغذیه از Wire با عرض مناسب استفاده کنید.
• قبل از تولید PCB حتماً Design Rule Check اجرا کنید.

خطاهای رایج در طراحی

• نادیده گرفتن فضای واقعی داخل باکس
• استفاده نکردن از مدل سه‌بعدی در PCB Layout
• قرار دادن قطعات بلند نزدیک درب باکس
• عدم مستندسازی ابعاد مکانیکی در پروژه

کاربرد در پروژه‌های واقعی

مهندسان الکترونیک از این نوع محفظه برای محافظت از بردهای کنترلی در تابلوهای برق، سیستم‌های اتوماسیون و تجهیزات صنعتی استفاده می‌کنند. استفاده از فوت پرینت و مدل سه‌بعدی باعث می‌شود طراحی برد دقیق‌تر انجام شود و فرآیند مونتاژ سریع‌تر و بدون خطا پیش برود.

جمع‌بندی تخصصی

هماهنگی بین طراحی PCB و محفظه مکانیکی یکی از اصول مهم در
