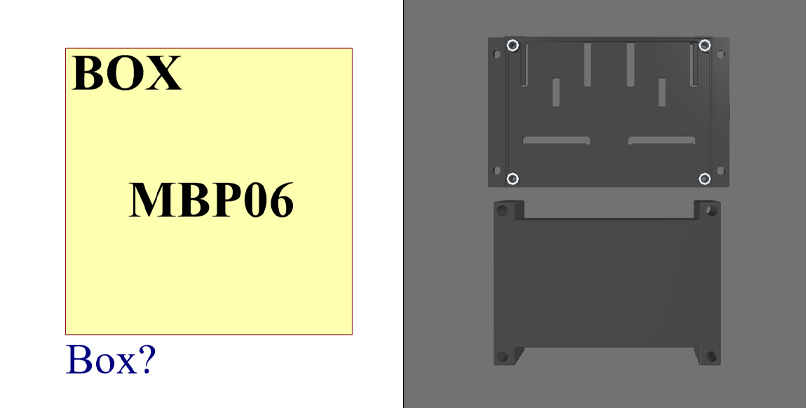

فوت پرینت و ۳ بعدی باکس MBP06 برای طراحی برد صنعتی

مقدمه

در طراحی حرفه‌ای PCB، هماهنگی کامل بین برد الکترونیکی و محفظه مکانیکی اهمیت بسیار زیادی دارد. بسیاری از مشکلات مونتاژ زمانی ایجاد می‌شود که طراح فقط روی شماتیک و PCB Layout تمرکز کند و ابعاد واقعی باکس را در نظر نگیرد. در پروژه‌های صنعتی که برد داخل تابلو برق نصب می‌شود، این موضوع اهمیت بیشتری پیدا می‌کند.

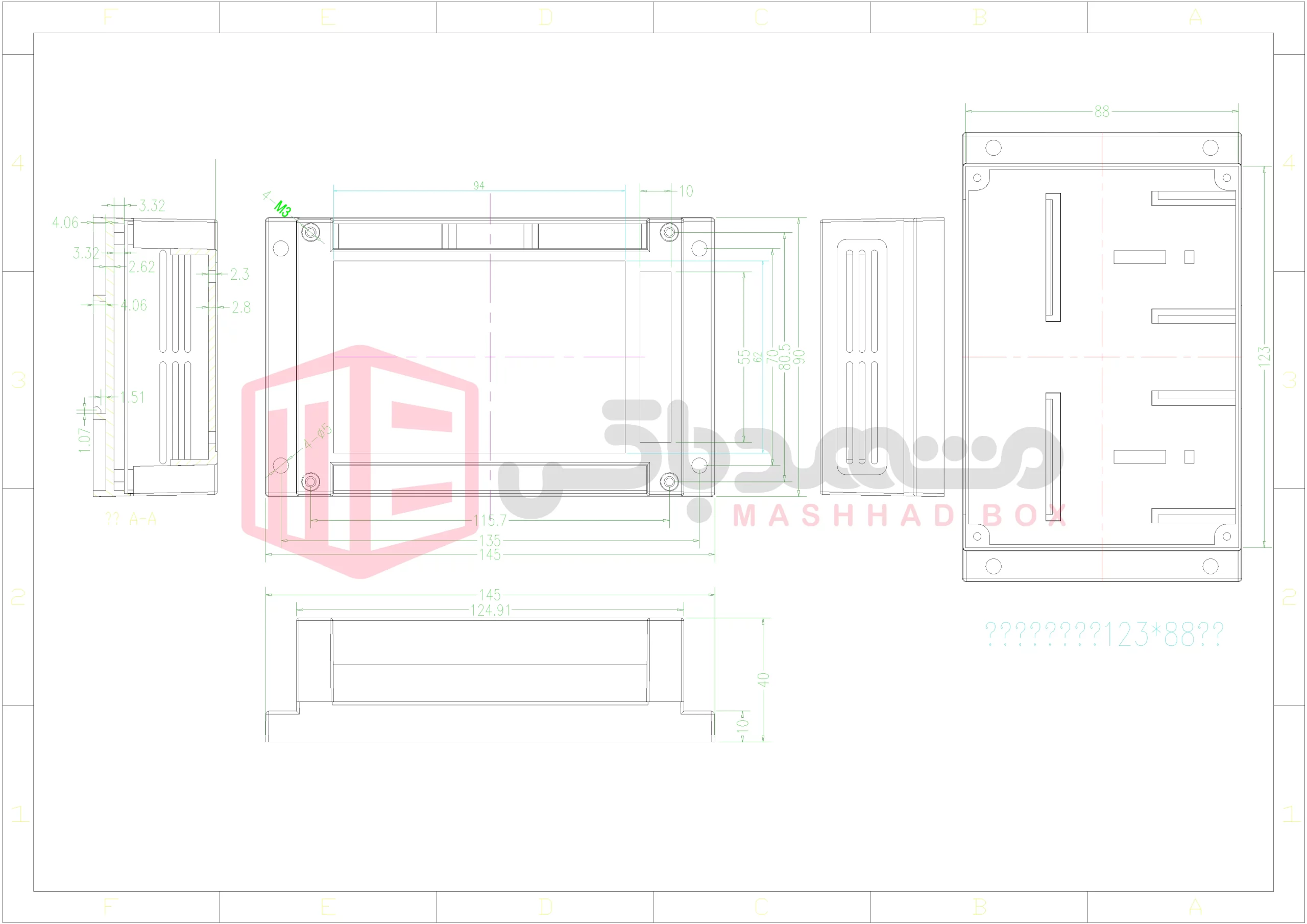

باکس MBP06 یک محفظه مناسب برای نصب روی ریل DIN است که در پروژه‌های اتوماسیون صنعتی و سیستم‌های کنترلی کاربرد زیادی دارد. این جعبه با ابعاد 145×90×40 میلی‌متر فضای مناسبی برای قرارگیری PCB، ماژول‌ها و کانکتورها فراهم می‌کند. وقتی مدل سه‌بعدی این محفظه در Library نرم‌افزار Altium Designer قرار بگیرد، طراح می‌تواند جانمایی قطعات و ابعاد برد را دقیق‌تر بررسی کند و از بروز خطا در مرحله تولید جلوگیری کند.

سناریوی واقعی طراحی در پروژه صنعتی

در بسیاری از پروژه‌های اتوماسیون، یک برد کنترلی داخل تابلو برق نصب می‌شود و باید روی ریل DIN قرار بگیرد. اگر محل کانکتورها یا ترمینال‌ها در لبه برد طراحی نشود، سیم‌کشی داخل باکس دشوار خواهد شد. بررسی سه‌بعدی باکس MBP06 در Altium Designer این مشکلات را قبل از ساخت PCB مشخص می‌کند.

آموزش مرحله‌به‌مرحله طراحی PCB داخل باکس

1. تعریف ابعاد برد در PCB Template

ابتدا ابعاد داخلی محفظه را بررسی کنید و Board Shape را در PCB Layout تنظیم کنید. معمولاً طراحان حرفه‌ای حدود 0.5 تا 1 میلی‌متر فاصله از دیواره باکس در نظر می‌گیرند تا نصب برد بدون مشکل انجام شود.

2. تنظیم Grid و Design Rule

Grid مناسب باعث می‌شود قطعات در موقعیت دقیق قرار بگیرند. سپس در بخش Design Rule فاصله قطعات از لبه برد و محدودیت ارتفاع قطعات تعریف می‌شود تا طراحی مطابق با فضای داخلی محفظه انجام شود.

3. اتصال مدل STEP به Footprint

در PCB Library می‌توان مدل سه‌بعدی باکس را به Footprint اضافه کرد. پس از تنظیم Properties در محیط 3D Layout می‌توانید برخورد احتمالی قطعات با بدنه یا درب باکس را بررسی کنید.

نکات حرفه‌ای در طراحی برد داخل باکس ریلی

  • ترمینال‌ها و کانکتورها را نزدیک لبه برد قرار دهید.
  • قطعات مرتفع مانند خازن‌های الکترولیتی را در مرکز برد قرار دهید.
  • برای مسیرهای تغذیه از Wire پهن استفاده کنید.
  • قبل از تولید برد حتماً Design Rule Check اجرا کنید.

خطاهای رایج در طراحی

  • نادیده گرفتن فضای واقعی داخل جعبه
  • عدم استفاده از مدل سه‌بعدی در PCB Layout
  • قرار دادن قطعات بلند در نزدیکی درب باکس
  • عدم مستندسازی ابعاد مکانیکی در پروژه

کاربرد در پروژه‌های واقعی

این نوع جعبه ریلی در پروژه‌های صنعتی بسیار رایج است. مهندسان الکترونیک از آن برای ساخت ماژول‌های PLC، کنترلرهای صنعتی، ماژول‌های ارتباطی و تجهیزات اتوماسیون استفاده می‌کنند. طراحی دقیق PCB داخل این محفظه باعث می‌شود فرآیند نصب در تابلو برق سریع‌تر انجام شود و نگهداری سیستم نیز ساده‌تر باشد.

جمع‌بندی تخصصی

هماهنگی بین طراحی برد و محفظه مکانیکی یکی از اصول مهم در توسعه تجهیزات الکترونیکی صنعتی است. استفاده از Footprint دقیق و مدل سه‌بعدی در Altium Designer کمک می‌کند ابعاد واقعی پروژه در همان مرحله طراحی بررسی شود و خطاهای مونتاژ کاهش پیدا کند.

برای دسترسی به مدل‌های بیشتر می‌توانید
پکیج باکس و جعبه
را مشاهده کنید. همچنین در دسته
باکس‌های الکترونیکی
مدل‌های بیشتری برای طراحی PCB وجود دارد. اگر قصد یادگیری حرفه‌ای طراحی برد دارید، بخش
آکادمی آلتیوم
را نیز بررسی کنید.

سوالات متداول

باکس MBP06 برای چه پروژه‌هایی مناسب است؟

این باکس برای تابلو برق صنعتی، سیستم‌های کنترلی، ماژول‌های PLC و تجهیزات اتوماسیون کاربرد دارد.

چرا استفاده از مدل سه‌بعدی در طراحی PCB مهم است؟

مدل سه‌بعدی کمک می‌کند طراح برخورد قطعات با بدنه باکس را قبل از تولید بررسی کند.

چگونه ابعاد برد داخل باکس تعیین می‌شود؟

ابعاد داخلی محفظه اندازه‌گیری می‌شود و معمولاً حدود یک میلی‌متر تلرانس برای نصب برد در نظر گرفته می‌شود.

آیا Altium Designer از مدل STEP پشتیبانی می‌کند؟

بله، فایل STEP را می‌توان در PCB Library اضافه کرد و در نمای سه‌بعدی مشاهده کرد.

مهم‌ترین Design Rule در این نوع طراحی چیست؟

فاصله قطعات از لبه برد و کنترل ارتفاع قطعات برای جلوگیری از برخورد با درب باکس اهمیت زیادی دارد.
