فوت پرینت و ۳ بعدی باکس MBS66 برای Altium Designer

مقدمه

در طراحی حرفه‌ای PCB فقط مسیرکشی و طراحی شماتیک اهمیت ندارد. زمانی که برد داخل محفظه نصب می‌شود، ابعاد مکانیکی و فضای واقعی قطعات نیز به بخش مهمی از فرآیند طراحی تبدیل می‌شود. باکس MBS66 یک جعبه کوچک و کاربردی برای بردهای کم‌حجم، ماژول‌های سنسور و تجهیزات کنترلی سبک است که در پروژه‌های صنعتی و DIY استفاده زیادی دارد.

استفاده از فوت پرینت دقیق و مدل سه‌بعدی در Altium Designer کمک می‌کند طراح قبل از تولید PCB موقعیت کانکتورها، ارتفاع قطعات و محل پیچ‌ها را بررسی کند. این موضوع از خطاهای مونتاژ، برخورد قطعات و دوباره‌کاری جلوگیری می‌کند و فرآیند نمونه‌سازی را سریع‌تر پیش می‌برد.

مشخصات فنی باکس MBS66

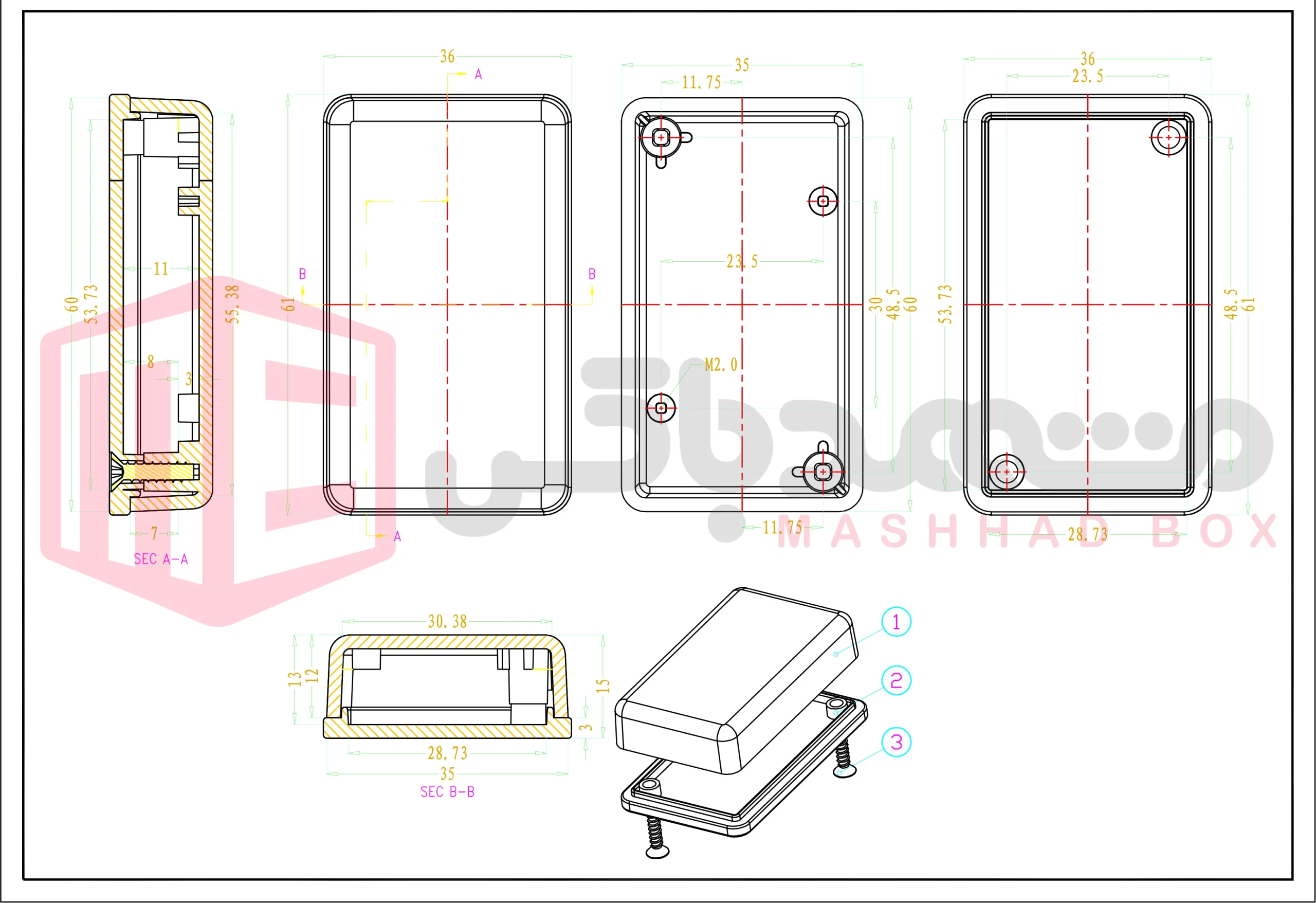

  • ابعاد: 61 × 36 × 15 میلی‌متر
  • وزن: 15 گرم
  • جنس: پلاستیک ABS
  • کاربرد: پروژه‌های سبک و بردهای کم‌حجم

چرا مدل سه‌بعدی در PCB Layout اهمیت دارد؟

در بسیاری از پروژه‌ها طراح فقط ابعاد PCB را کنترل می‌کند و فضای واقعی داخل باکس را در نظر نمی‌گیرد. نتیجه این اشتباه معمولاً بسته نشدن درب یا برخورد قطعات با دیواره داخلی است. مدل STEP این مشکلات را قبل از تولید مشخص می‌کند.

کنترل ارتفاع قطعات

در طراحی بردهای کوچک، ارتفاع خازن‌ها، ترمینال‌ها و سوکت‌ها اهمیت زیادی دارد. نمای سه‌بعدی Altium Designer امکان بررسی این بخش را فراهم می‌کند.

هماهنگی Footprint با ابعاد واقعی

در زمان طراحی PCB Library باید ابعاد واقعی باکس و محل پایه‌های نگهدارنده به‌درستی وارد شود. رعایت Grid مناسب و تنظیم دقیق Properties باعث کاهش خطاهای مکانیکی می‌شود.

آموزش مرحله‌به‌مرحله طراحی فوت پرینت

1. تعیین ابعاد برد

ابتدا فضای داخلی باکس را اندازه‌گیری کنید و برای لبه‌های PCB حداقل فاصله ایمن در نظر بگیرید.

2. طراحی سوراخ‌های نصب

سوراخ‌های نصب باید دقیقاً با محل پایه‌های داخلی هماهنگ باشند. اختلاف جزئی در این بخش باعث نصب نامناسب PCB خواهد شد.

3. افزودن مدل سه‌بعدی

مدل سه‌بعدی باکس MBS66 را در بخش 3D Body وارد کنید تا وضعیت واقعی مونتاژ را در PCB Layout مشاهده کنید.

نکات حرفه‌ای طراحی

  • کانکتورها را نزدیک خروجی کابل طراحی کنید.
  • برای قطعات حساس به حرارت فضای تهویه در نظر بگیرید.
  • قبل از تولید، Design Rule و Clearance را بررسی کنید.
  • در مستندسازی پروژه محل پیچ‌ها و سوراخ‌ها را مشخص کنید.

خطاهای رایج در طراحی باکس

  • عدم استفاده از مدل سه‌بعدی در Altium
  • نادیده گرفتن ضخامت دیواره باکس
  • جانمایی اشتباه ترمینال‌ها و کانکتورها
  • تعریف نادرست ابعاد در Footprint

کاربرد در پروژه‌های واقعی

این جعبه در طراحی سنسورها، درایورها، مبدل‌های کوچک و تجهیزات تست کاربرد زیادی دارد. بسیاری از طراحان حرفه‌ای قبل از ساخت نمونه اولیه، کل مونتاژ را در محیط سه‌بعدی بررسی می‌کنند تا مشکلات مکانیکی حذف شود.

جمع‌بندی تخصصی

استفاده از فوت پرینت دقیق و مدل سه‌بعدی باعث می‌شود طراحی برد سریع‌تر، حرفه‌ای‌تر و بدون خطا انجام شود. اگر PCB داخل محفظه نصب می‌شود، بررسی ابعاد مکانیکی باید هم‌زمان با PCB Design انجام شود تا فرآیند تولید بدون دوباره‌کاری پیش برود.

برای مشاهده مدل‌های بیشتر می‌توانید بخش
باکس‌های الکترونیکی
را بررسی کنید. همچنین
پکیج کامل باکس و جعبه
برای طراحی حرفه‌ای PCB گزینه کاربردی محسوب می‌شود. برای یادگیری تخصصی طراحی برد نیز می‌توانید از
آکادمی آلتیوم
استفاده کنید.

سوالات متداول

آیا مدل سه‌بعدی در Altium ضروری است؟

بله، مدل سه‌بعدی خطاهای مکانیکی و برخورد قطعات را قبل از تولید مشخص می‌کند.

چرا طراحی دقیق Footprint اهمیت دارد؟

زیرا ابعاد PCB و محل سوراخ‌ها باید با فضای واقعی باکس هماهنگ باشد.

چه فاصله‌ای از لبه باکس مناسب است؟

معمولاً فاصله 1 میلی‌متر برای بردهای کوچک مناسب در نظر گرفته می‌شود.

آیا Altium Designer از فایل STEP پشتیبانی می‌کند؟

بله، می‌توانید مدل STEP را برای بررسی سه‌بعدی به PCB اضافه کنید.

باکس MBS66 برای چه پروژه‌هایی مناسب است؟

برای سنسورها، مبدل‌ها، درایورها و پروژه‌های سبک الکترونیکی کاربرد زیادی دارد.
