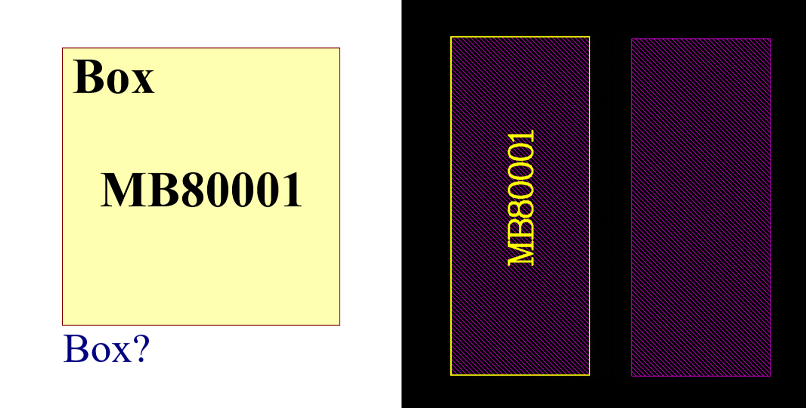

فوت پرینت و ۳ بعدی جعبه ریل صنعتی MB80001

مقدمه

در بسیاری از پروژه‌های صنعتی، طراحی برد الکترونیکی بدون در نظر گرفتن محفظه مکانیکی می‌تواند مشکلات جدی در مرحله مونتاژ ایجاد کند. اگر ابعاد برد با فضای داخلی باکس هماهنگ نباشد، قطعات ممکن است با دیواره‌ها برخورد کنند یا دسترسی به کانکتورها دشوار شود. به همین دلیل طراحان حرفه‌ای PCB همیشه قبل از تولید برد، شرایط نصب داخل باکس را بررسی می‌کنند.

جعبه ریل صنعتی MB80001 یک باکس جمع‌وجور برای نصب تجهیزات الکترونیکی روی ریل DIN است که ابعاد آن 87 × 60 × 35 میلی‌متر طراحی شده است. این محفظه برای بردهای کنترلی، ماژول‌های PLC و تجهیزات ابزار دقیق گزینه‌ای مناسب محسوب می‌شود. استفاده از فوت پرینت و مدل سه‌بعدی این باکس در محیط Altium Designer کمک می‌کند طراح قبل از ساخت PCB تمام محدودیت‌های مکانیکی پروژه را بررسی کند.

چرا بررسی سه‌بعدی باکس در طراحی PCB اهمیت دارد؟

در محیط PCB Layout نرم‌افزار Altium Designer می‌توان مدل سه‌بعدی محفظه را به Footprint اضافه کرد و طراحی برد را در نمای سه‌بعدی مشاهده کرد. این روش به طراح اجازه می‌دهد موقعیت قطعات، ارتفاع المان‌ها و فاصله از بدنه باکس را دقیق کنترل کند.

یک سناریوی واقعی در طراحی برد صنعتی

فرض کنید یک ماژول کنترل دما برای تابلو برق طراحی می‌کنید. اگر کانکتورهای ورودی و خروجی در موقعیت درستی قرار نگیرند، اتصال سیم‌ها در داخل تابلو دشوار می‌شود. بررسی مدل سه‌بعدی جعبه ریل صنعتی MB80001 قبل از تولید برد باعث می‌شود چنین مشکلاتی در همان مرحله طراحی شناسایی شوند.

آموزش مرحله‌به‌مرحله طراحی PCB داخل باکس

1. تعریف ابعاد برد در Template

در اولین مرحله باید ابعاد داخلی باکس را بررسی کنید و اندازه برد را در Template پروژه تعیین کنید. معمولاً طراحان حرفه‌ای حدود یک میلی‌متر فاصله از لبه‌های محفظه در نظر می‌گیرند تا مونتاژ برد بدون مشکل انجام شود.

2. تنظیم Grid و Design Rule

تنظیم Grid مناسب در PCB Layout باعث می‌شود جایگذاری قطعات دقیق‌تر انجام شود. سپس در بخش Design Rule می‌توان فاصله قطعات از Edge Board و سایر محدودیت‌های مکانیکی پروژه را تعریف کرد.

3. اتصال مدل سه‌بعدی به Library

در Library نرم‌افزار می‌توان فایل STEP محفظه را به Footprint اضافه کرد. با تنظیم صحیح Properties محل قرارگیری باکس در نمای سه‌بعدی مشخص می‌شود و طراح می‌تواند طراحی را به صورت واقعی بررسی کند.

نکات حرفه‌ای در طراحی برد برای باکس ریلی

• کانکتورها را نزدیک لبه برد قرار دهید تا سیم‌کشی در تابلو برق ساده‌تر شود.
• قطعات مرتفع مانند خازن‌های الکترولیتی را در مرکز برد قرار دهید.
• برای مسیرهای تغذیه از Wire با عرض مناسب استفاده کنید.
• قبل از ارسال برد برای تولید حتماً Design Rule Check اجرا کنید.

خطاهای رایج در طراحی

• طراحی برد بدون در نظر گرفتن ابعاد واقعی محفظه
• عدم استفاده از مدل سه‌بعدی در PCB Design
• قرار دادن قطعات بلند در نزدیکی درب باکس
• نادیده گرفتن فاصله ایمنی از دیواره‌های محفظه

کاربرد در پروژه‌های واقعی

این نوع باکس ریلی در پروژه‌های اتوماسیون صنعتی، ماژول‌های کنترل، تجهیزات ابزار دقیق، سیستم‌های روشنایی هوشمند و بردهای کنترلی استفاده می‌شود. بسیاری از طراحان PCB قبل از تولید برد، مدل سه‌بعدی محفظه را در پروژه قرار می‌دهند تا طراحی از نظر مکانیکی کاملاً بررسی شود.

جمع‌بندی تخصصی

هماهنگی بین طراحی PCB و محفظه مکانیکی یکی از اصول مهم در توسعه تجهیزات صنعتی است. استفاده از فوت پرینت و مدل سه‌بعدی باکس در Altium Designer کمک می‌کند خطاهای مکانیکی کاهش پیدا کند و فرآیند مونتاژ برد سریع‌تر انجام شود.

برای دسترسی به مجموعه کامل فوت پرینت‌ها و مدل‌های سه‌بعدی باکس‌های صنعتی می‌توانید از
پکیج باکس و جعبه
استفاده کنید. همچنین دسته‌بندی
باکس‌های الکترونیکی
در سایت گزینه‌های مختلفی برای پروژه‌های صنعتی ارائه می‌دهد. برای یادگیری حرفه‌ای طراحی برد نیز آموزش‌های
آکادمی Altium
را بررسی کنید.

سوالات متداول

چرا استفاده از مدل سه‌بعدی باکس در Altium اهمیت دارد؟

مدل سه‌بعدی کمک می‌کند قبل از تولید برد، برخورد قطعات با دیواره محفظه بررسی شود.

ابعاد مناسب PCB داخل باکس چگونه تعیین می‌شود؟

ابعاد داخلی محفظه اندازه‌گیری می‌شود و با در نظر گرفتن فاصله ایمنی، اندازه برد تعیین می‌شود.

باکس‌های ریلی چه مزیتی در تابلو برق دارند؟

این باکس‌ها امکان نصب سریع روی ریل DIN را فراهم می‌کنند و نظم تجهیزات داخل تابلو برق را افزایش می‌دهند.

آیا می‌توان مدل سه‌بعدی باکس را به Library پروژه اضافه کرد؟

بله. فایل STEP باکس به Footprint اضافه می‌شود و در نمای سه‌بعدی PCB قابل مشاهده است.

استفاده از فوت پرینت آماده چه کمکی به طراحی PCB می‌کند؟

فوت پرینت آماده سرعت طراحی را افزایش می‌دهد و احتمال خطاهای مکانیکی در پروژه را کاهش می‌دهد.
