فوت پرینت HCPL3120
47,000 تومان
پس از ثبت خرید، فایلها بهصورت دانلود فوری در حساب کاربری شما فعال میشود.
محتوای این محصول:

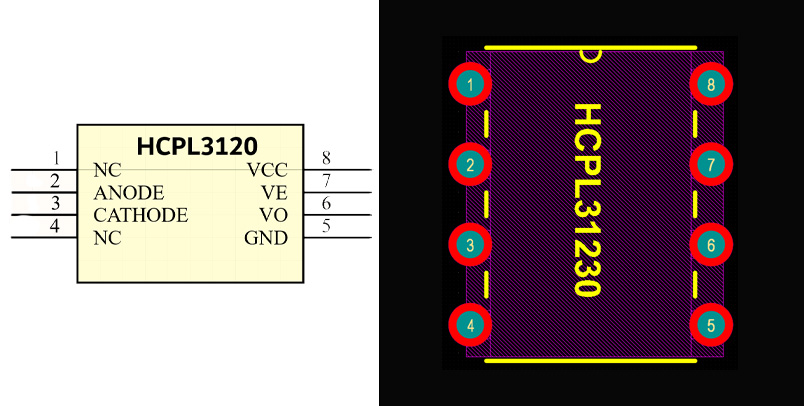

- PCB Footprint استاندارد مطابق دیتاشیت قطعه
- Schematic Symbol آماده استفاده
- 3D Model دقیق برای بررسی مکانیکی
✅ طراحی دقیق و منطبق با ابعاد فنی
✅ مجموعه کامل برای استفاده در Altium Designer
✅ کاهش زمان ساخت کتابخانه قطعات
این فایلها آماده استفاده در طراحی PCB هستند و فرآیند کتابخانهسازی را سریعتر میکنند.
ضمناً با تهیه پکیج ویژه ما می توانید، مقرون به صرفه عمل کنید و با حداقل هزینه صاحب هزاران شماتیک و فوت پرینت استاندارد شوید.
تاریخ انتشار : 10 مهر 1404
تاریخ بروزرسانی : 8 آذر 1404
نسخه : 1
آیسی HCPL-3120 یک اپتوکوپلر درایور گیت است که برای راهاندازی مستقیم ترانزیستورهای قدرت مثل IGBT و MOSFET به کار میرود. این قطعه علاوه بر جداسازی الکتریکی، جریان کافی (تا حدود 2 آمپر) برای روشن و خاموش کردن سریع سوئیچهای قدرت فراهم میکند و به همین دلیل در اینورترها، منبع تغذیه سوئیچینگ، درایو موتور و سیستمهای قدرت استفاده میشود.
نام قطعه :HCPL3120
تعداد پایه : 8
فاصله بین پایه :2.54mm
کاربرد: راهاندازی و ایزولهکردن گیت IGBT و MOSFET در مدارهای قدرت مثل اینورترها، منابع تغذیه سوئیچینگ و درایو موتور است.
حمایت از طراحی ایرانی
تمامی شماتیکها و فوت پرینتهای موجود در 3DFootprint.ir، تولید انحصاری و خالص تیم متخصص ایرانی بوده و برگرفته از هیچ منبع خارجی نیستند.
ما با افتخار این طرحها را برای شما آماده کردهایم. در راستای حمایت از توسعه ملی و زحمات تیم ما، خواهشمندیم از بازنشر، فروش یا اشتراکگذاری این فایلها خودداری نمایید تا بتوانیم به ارائه خدمات با کیفیت ادامه دهیم.
قوانین استفاده:
- مجاز: استفاده از فایلها حتی محصولات رایگان فقط برای خریدار مجاز است.
- ممنوع: بازنشر، فروش، اشتراکگذاری، یا توزیع مجدد این فایلها به هر شکلی به اشخاص ثالث، تحت هر شرایطی، اکیداً ممنوع است و شرعاً حرام و قانوناً غیرمجاز محسوب میشود.
