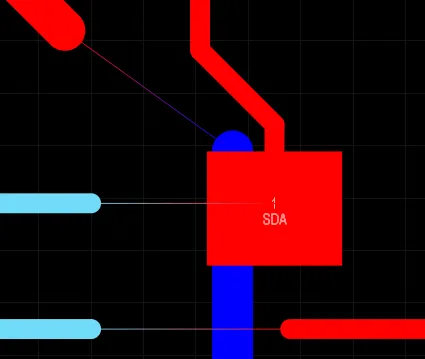

در حالتی که یک خط اتصال از شیئی روی یک لایه به شیئی روی لایه‌ای دیگر
امتداد پیدا کند، رنگ اتصال از رنگ لایه مبدأ آغاز شده
و با نزدیک شدن به شیء مقصد، به‌صورت تدریجی
(Color Morphing) به رنگ لایه مقصد
تغییر می‌کند.

کاربرد در مسیرکشی بردهای چندلایه

این قابلیت هنگام مسیرکشی بردهای چندلایه (Multi-layer PCB)
بسیار مفید است، زیرا به طراح نشان می‌دهد که اتصال در حال مسیرکشی
باید به کدام لایه هدف منتقل شود.

توجه داشته باشید که تغییر تدریجی رنگ فقط برای اتصالاتی اعمال می‌شود
که بین دو لایه متفاوت برقرار هستند.
اگر اتصال از ابتدا تا انتها روی یک لایه واحد باقی بماند،
رنگ آن همان رنگ اختصاص‌داده‌شده به نت حفظ خواهد شد.

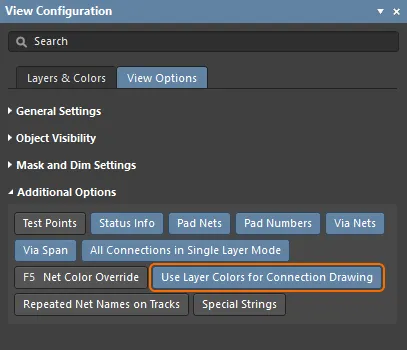

نحوه فعال‌سازی نمایش رنگ لایه‌ها

برای استفاده از این قابلیت، وارد پنل
View Configurations شده و در تب
View Options گزینه
Use Layer Colors for Connection Drawing
را فعال کنید.
