آی سی صوتی چیست و چرا شماتیک آن اهمیت دارد؟
آی سی صوتی (Audio IC) یک مدار مجتمع است که برای تقویت، پردازش، میکس یا تبدیل سیگنال‌های صوتی طراحی شده است. این دسته از تراشه‌ها طیف وسیعی از قطعات را در بر می‌گیرند:
- آمپلیفایر صوتی (Audio Amplifier IC) مثل LM386، TDA2003، TPA3116
- کدک صوتی (Audio Codec) مثل PCM5102، CS4344، WM8960
- پردازنده سیگنال دیجیتال صوتی (DSP) مثل ADAU1701
- DAC صوتی و ADC صوتی برای تبدیل آنالوگ به دیجیتال و برعکس
- میکسر صوتی و کنترلر ولوم مثل PGA2311
- تراشه‌های اکولایزر و افکت صوتی
شماتیک این قطعات نشان می‌دهد که هر پین چه وظیفه‌ای دارد، کدام خازن‌های دی‌کاپلینگ لازم است، مسیر سیگنال صوتی از ورودی تا خروجی چگونه است، و رابط‌های دیجیتال مثل I2S، I2C یا SPI چطور وصل می‌شوند. یک شماتیک نادرست یا ناقص یعنی اتلاف وقت در رفع اشکال، سوختن قطعه، یا خروجی صوتی پر از نویز.
اجزای اصلی در شماتیک آی سی صوتی
هر شماتیک آی سی صوتی چند بخش ثابت دارد که باید درست خوانده شود:
۱. پین‌بندی و توصیف پین‌ها
در شماتیک استاندارد، پین‌های آی سی صوتی بر اساس عملکرد گروه‌بندی می‌شوند: ورودی‌های آنالوگ (Audio Input)، خروجی‌های آنالوگ (Audio Output)، پایه‌های تغذیه (VCC, GND, PVCC)، پین‌های کنترلی (MUTE, STANDBY، SD) و رابط‌های دیجیتال (BCLK، LRCK، DIN، DOUT).
۲. مدار تغذیه و دی‌کاپلینگ
اکثر آی سی‌های صوتی به خازن‌های بایپس و دی‌کاپلینگ حساس هستند. در شماتیک مشخص می‌شود که کجا خازن ۱۰۰nF سرامیکی و کجا خازن ۱۰µF الکترولیت باید قرار بگیرد. نادیده گرفتن این مقادیر مستقیماً نویز صوتی ایجاد می‌کند.
۳. شبکه فیلتر و تطبیق امپدانس
در شماتیک‌های آمپلیفایر صوتی مثل LM386 یا TDA2030، مقاومت‌ها و خازن‌های شبکه بازخورد و فیلتر خروجی نشان داده می‌شوند. این شبکه‌ها روی بهره (Gain)، پهنای باند و پایداری مدار اثر مستقیم دارند.
۴. رابط I2S و پروتکل‌های دیجیتال
برای DAC صوتی و ADC صوتی، شماتیک باید ارتباط I2S (یا TDM، PCM) را به درستی نشان دهد. خطوط BCLK، LRCLK، و DATA باید با کشیدن مقاومت Pull-up مناسب و رعایت طول مسیر در PCB کنار هم قرار بگیرند.
نرم‌افزارهای سازگار با فایل‌های شماتیک آی سی صوتی
فایل‌های موجود در 3DFootPrint با فرمت‌های استاندارد صنعتی ارائه می‌شوند:
- Altium Designer” پرکاربردترین ابزار در صنعت برد مدار چاپی حرفه‌ای
- KiCad: نرم‌افزار متن‌باز با پشتیبانی از فرمت .kicad_sym و .kicad_mod
- Eagle (Autodesk): فرمت .lbr برای پروژه‌های سازگار با این نرم‌افزار
- OrCAD / PSpice: برای شبیه‌سازی و تحلیل مدار صوتی

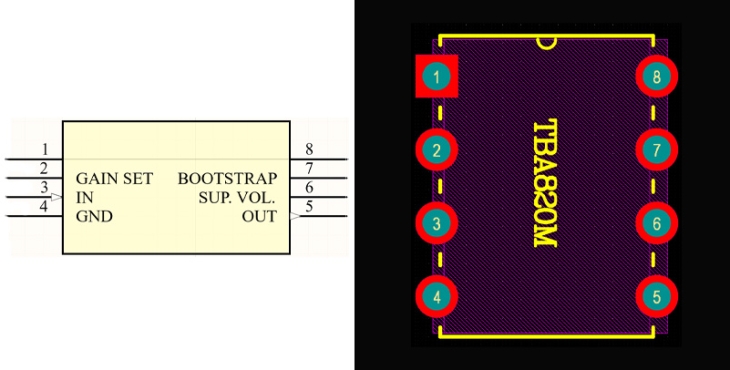

هر فایل شامل شماتیک سمبل، فوت‌پرینت PCB و مدل سه‌بعدی STEP مطابق با استاندارد IPC-7351 است.
پرکاربردترین آی سی‌های صوتی و شماتیک آن‌ها
LM386 آمپلیفایر صوتی کم‌توان
LM386 یکی از قدیمی‌ترین و پراستفاده‌ترین آی سی‌های آمپلیفایر است. در شماتیک این آی سی، پین GAIN (پین‌های ۱ و ۸) بهره را از ۲۰ تا ۲۰۰ برابر تنظیم می‌کند. خروجی آن تا ۱ وات روی بار ۸ اهم می‌رسد و برای اسپیکرهای کوچک مناسب است.
TDA7492 / TDA7498 آمپلیفایر کلاس D
شماتیک TDA7492 شامل فیلتر LC خروجی برای حذف فرکانس‌های سوئیچینگ است. این فیلتر در PCB اهمیت زیادی دارد و باید در فوت‌پرینت دقیقاً رعایت شود. مصرف پایین و راندمان بالای آمپلیفایر کلاس D آن را برای طراحی‌های پرتابل محبوب کرده.
PCM5102A DAC صوتی با رابط I2S
PCM5102A یک DAC صوتی ۳۲ بیتی از Texas Instruments است. در شماتیک این تراشه، پین‌های FLT، DEMP، XSMT و FMT باید با مقاومت Pull-up یا Pull-down مناسب ترمینیت شوند. خروجی آنالوگ آن نیازی به آمپلیفایر خارجی ندارد و مستقیم به مرحله بعدی وصل می‌شود.
WM8960 کدک صوتی با رابط I2C و I2S
WM8960 یک کدک صوتی استریو است که هم ADC دارد هم DAC، با رابط دیجیتال I2S و کنترل از طریق I2C. شماتیک آن نسبتاً پیچیده است و شامل منبع ولتاژ مرجع داخلی VMID است که باید خازن بایپس مناسب روی آن قرار گیرد.
ADAU1701 پردازنده DSP صوتی
ADAU1701 یک پردازنده DSP صوتی دو کانال است که با نرم‌افزار SigmaStudio برنامه‌ریزی می‌شود. در شماتیک این تراشه، پین‌های EEPROM (برای ذخیره برنامه)، پین‌های I2S ورودی و خروجی، و پین‌های GPIO قابل برنامه‌ریزی باید با دقت نشان داده شوند.
اشتباهات رایج در طراحی شماتیک مدار صوتی
بررسی صدها پروژه طراحی مدار صوتی چند خطای تکراری را نشان می‌دهد:
- فراموش کردن خازن دی‌کاپلینگ روی پایه AVDD یا PVCC مستقیماً باعث نویز در خروجی می‌شود
- اشتباه در جهت‌گذاری خازن الکترولیت در مسیر کوپلینگ AC صوتی
- اتصال اشتباه AGND و PGND — در آمپلیفایرهای کلاس D این دو گراند باید در یک نقطه واحد به هم وصل شوند نه در چند جا
- ولتاژ تغذیه نادرست روی پین‌های Bypass مثل VREF یا VMIDREF
- بار نبستن پین‌های unused ADC/DAC باید با مقاومت به GND یا VCC ترمینیت شوند.
ارتباط شماتیک با فوت‌پرینت در طراحی PCB صوتی
شماتیک به تنهایی کافی نیست. وقتی طراحی را به محیط PCB Layout منتقل می‌کنید، فوت‌پرینت دقیق آی سی اهمیت پیدا می‌کند. یک فوت‌پرینت اشتباه یعنی:
- پد در موقعیت درست نیست و لحیم‌کاری ممکن نیست
- فاصله thermal pad از سطح زیرین تراشه اشتباه است و تراشه داغ می‌کند
- سوراخ‌های درِین (exposed pad) در آمپلیفایرهای کلاس D وجود ندارد یا اندازه اشتباه دارد
در 3DFootPrint هر فایل شماتیک آی سی صوتی با فوت‌پرینت IPC-7351 و مدل STEP سه‌بعدی همراه است. این یعنی وقتی شماتیک را به PCB می‌برید، فوت‌پرینت آماده است و نیازی به ساختن دستی ندارید.
پیش‌نمایش آنلاین قبل از خرید
یکی از امکانات 3DFootPrint پیش‌نمایش آنلاین فایل‌ها است. پیش از دانلود می‌توانید شماتیک سمبل، فوت‌پرینت پد و مدل سه‌بعدی را در مرورگر ببینید و مطمئن شوید فایل دقیقاً همان چیزی است که نیاز دارید. این ویژگی در زمان انتخاب بین چند پکیج مختلف از یک تراشه صوتی (مثل QFN، SOIC، TSSOP) بسیار مفید است.
استاندارد IPC در شماتیک و فوت‌پرینت آی سی صوتی
استاندارد IPC-7351 یک چارچوب صنعتی برای تعریف ابعاد پد، فاصله‌گذاری، و ناحیه لحیم‌کاری در فوت‌پرینت قطعات SMD است. فایل‌های 3DFootPrint مطابق این استاندارد ساخته شده‌اند، یعنی:
- ابعاد پدها با Courtyard و SilkScreen دقیق مشخص است
- Fab Layer لایه‌های تولیدی را به درستی نشان می‌دهد
- مدل STEP با پکیج واقعی تراشه مطابقت دارد
- بررسی DRC در نرم‌افزار طراحی PCB بدون خطا رد می‌شود
چگونه فایل شماتیک آی سی صوتی را دانلود کنیم؟
مسیر دانلود از 3DFootPrint ساده است:
- در موتور جستجوی سایت نام آی سی مورد نظر را جستجو کنید (مثل PCM5102 یا LM386)
- از صفحه محصول با پیش‌نمایش آنلاین، فایل را بررسی کنید
- نسخه موردنیاز (Altium، KiCad، Eagle) را انتخاب و دانلود کنید
- فایل را مستقیم به کتابخانه نرم‌افزار طراحی خود اضافه کنید
اگر قطعه‌ای که دنبالش هستید در آرشیو موجود نیست، از طریق پنل فروشنده می‌توانید کتابخانه سفارشی سازی کنید یا درخواست افزودن قطعه جدید بدهید.
فروش کتابخانه در 3DFootPrint
اگر طراح مدار هستید و کتابخانه‌های شماتیک و فوت‌پرینت می‌سازید، 3DFootPrint امکان فروش آن‌ها را هم فراهم کرده. با ثبت‌نام به عنوان فروشنده، می‌توانید فایل‌های شماتیک آی سی صوتی، فوت‌پرینت قطعات الکترونیکی، و مدل‌های سه‌بعدی را آپلود و از فروش آن‌ها درآمد کسب کنید. این بازارچه اولین پلتفرم تخصصی فارسی‌زبان در این حوزه است.
یک شماتیک آی سی صوتی دقیق، استاندارد، و همراه با فوت‌پرینت IPC مطابق، سرعت طراحی را بالا می‌برد، خطاها را کم می‌کند، و از اتلاف وقت در رفع اشکال جلوگیری می‌کند. در 3DFootPrint بیش از ۸۰۰ فایل شماتیک، فوت‌پرینت و مدل سه‌بعدی آماده دانلود وجود دارد که برای Altium Designer، KiCad و Eagle قابل استفاده هستند. چه مشغول طراحی آمپلیفایر صوتی باشید، چه DAC، ADC، کدک یا DSP صوتی، فایل آماده‌ای برای شروع کار وجود دارد.
