دانلود فوت پرینت ترایاک؛ نقشه دقیق برای طراحی PCB
اگر در حال طراحی یک برد مدار چاپی هستید که در آن از ترایاک استفاده شده، پیدا کردن فوت پرینت دقیق و متناسب با پکیج قطعه، یکی از دغدغههای همیشگی طراحان است. یک فوت پرینت اشتباه یا با ابعاد نادرست، میتواند باعث عدم تطابق پایهها با پدهای برد، مشکل در لحیمکاری و حتی خرابی قطعه هنگام مونتاژ شود. به همین دلیل، مجموعه 3dfootprint فایلهای فوت پرینت انواع ترایاک را با ابعاد استاندارد و مطابق دیتاشیت سازنده آماده کرده تا شما بدون نیاز به رسم دستی، این فایلها را دانلود و مستقیم در نرمافزار طراحی مدار خود استفاده کنید.
ترایاک چیست و چرا فوت پرینت آن اهمیت دارد؟
ترایاک (TRIAC) یک قطعه نیمههادی از خانواده تریستورهاست که برای کنترل جریان متناوب (AC) در مدارهایی مانند دیمرها، کنترلکنندههای دور موتور، رلههای حالت جامد و مدارهای سوئیچینگ توان کاربرد گستردهای دارد. برخلاف دیودها و ترانزیستورهای معمولی، ترایاک میتواند جریان را در هر دو جهت هدایت کند و همین ویژگی، آن را برای کاربردهای کنترل ولتاژ AC مناسب کرده است.
هر ترایاک بسته به توان و کاربردی که برای آن طراحی شده، در پکیجهای مختلفی عرضه میشود؛ از پکیجهای کوچک THT گرفته تا پکیجهای SMD با توان بالاتر. تفاوت در نوع پکیج به معنای تفاوت در فاصله پایهها، اندازه پدها و حتی جهت قرارگیری قطعه روی برد است. اگر فوت پرینت با پکیج واقعی قطعه همخوانی نداشته باشد، برد طراحیشده عملاً قابل استفاده نخواهد بود. به همین دلیل، استفاده از فایل آماده و بررسیشده، بسیار مطمئنتر از رسم دستی فوت پرینت است.
انواع پکیجهای رایج ترایاک
در صفحه دانلود فوت پرینت ترایاک، فایلهای مربوط به پکیجهای پرکاربرد زیر در دسترس قرار گرفته است:
- TO-220: پرکاربردترین پکیج ترایاکهای توان متوسط تا بالا، مناسب برای مدارهایی که نیاز به دفع حرارت دارند.
- TO-92: برای ترایاکهای کمتوان و مدارهای کنترلی با جریان پایین.

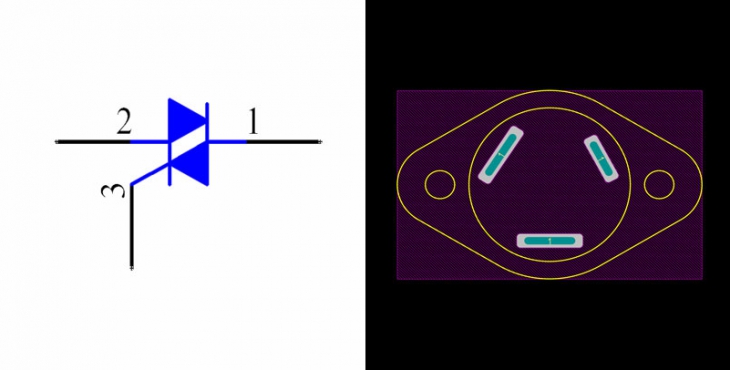

- TO-3 و مشابه آن: برای کاربردهای صنعتی با توان بالا.
- SOT-223 و سایر پکیجهای SMD: مناسب طراحی بردهای فشرده و مینیاتوری.
هر یک از این فایلها با توجه به دیتاشیت رسمی سازنده و با دقت ابعادی بالا طراحی شدهاند تا در نرمافزارهای طراحی مدار، بدون نیاز به هیچگونه اصلاح یا تنظیم مجدد، مستقیم قابل استفاده باشند.
فرمتهای فایل فوت پرینت ترایاک
یکی از نکاتی که تجربه کار با نرمافزارهای مختلف طراحی PCB را راحتتر میکند، دسترسی به فایل در قالبهای متنوع است. فایلهای ارائهشده معمولاً برای نرمافزارهایی مانند Altium Designer، KiCad، Eagle و Proteus آماده شدهاند تا هر طراحی، فارغ از ابزار مورد استفادهاش، بتواند از این فایلها بهره ببرد. این تنوع فرمت، زمان طراحی را کوتاه کرده و از بروز خطای انسانی در رسم فوت پرینت جلوگیری میکند.
چگونه فوت پرینت مناسب را انتخاب کنیم؟
پیش از دانلود، بهتر است چند نکته را در نظر بگیرید تا فایل انتخابی دقیقاً با قطعه مورد استفاده شما مطابقت داشته باشد:
- ابتدا کد دقیق ترایاک مورد استفاده و دیتاشیت آن را بررسی کنید تا نوع پکیج مشخص شود.
- فاصله پایهها (Pitch) و ابعاد بدنه قطعه را با مشخصات فایل فوت پرینت مقایسه کنید.
- در صورت طراحی برد دو رو یا چندلایه، جهت قرارگیری قطعه و علامت پایهها را با دقت بررسی کنید.
- اگر مدار شما نیاز به هیتسینک دارد، از پکیجهایی مانند TO-220 که فضای اتصال به رادیاتور دارند استفاده کنید.
رعایت این نکات ساده باعث میشود در مرحله مونتاژ برد، هیچ مغایرتی بین قطعه فیزیکی و طراحی نقشه پیش نیاید.
کاربرد ترایاک در مدارهای الکترونیکی
ترایاک به دلیل توانایی کنترل جریان AC، در طیف زیادی از تجهیزات الکترونیکی و خانگی مورد استفاده قرار میگیرد؛ از جمله:
- دیمرهای کنترل نور لامپ
- کنترل دور موتورهای AC مانند پنکه و همزن
- مدارهای کنترل دمای هیتر و آون
- رلههای حالت جامد (SSR)
- سیستمهای سوئیچینگ صنعتی
در تمام این کاربردها، طراحی درست PCB و استفاده از فوت پرینت مناسب، تأثیر مستقیمی بر پایداری عملکرد مدار و طول عمر قطعه دارد.
دانلود فایل فوت پرینت ترایاک از 3dfootprint
در این دستهبندی از 3dfootprint، فایلهای فوت پرینت ترایاک بر اساس نام قطعه و نوع پکیج مرتب شدهاند تا پیدا کردن فایل مورد نظر شما سادهتر شود. کافی است قطعه مورد نظرتان را جستجو یا از میان لیست انتخاب کنید و فایل مربوطه را متناسب با نرمافزار طراحی خود دانلود کنید.
اگر در کنار ترایاک، به فوت پرینت سایر قطعات نیمههادی مانند دیود هم نیاز دارید، میتوانید از صفحه دانلود فوت پرینت انواع دیود نیز بازدید کنید؛ جایی که علاوه بر فایلهای آماده، آموزش رسم و طراحی فوت پرینت هم قرار داده شده است.
سوالات متداول درباره فوت پرینت ترایاک
آیا فایلهای فوت پرینت برای همه پکیجهای ترایاک موجود است؟
بله، فایلهای موجود پکیجهای پرکاربرد شامل TO-220، TO-92، TO-3 و نمونههای SMD را پوشش میدهند و بهمرور با اضافه شدن قطعات جدید، تعداد فایلها نیز افزایش پیدا میکند.
آیا برای دانلود فایلها نیاز به ثبتنام است؟
فرآیند دانلود ساده طراحی شده تا کاربران بتوانند به سرعت فایل مورد نظر خود را دریافت و در نرمافزار طراحی خود بارگذاری کنند.
اگر فوت پرینت مورد نظرم موجود نبود چه کنم؟
در صورتی که فایل قطعه خاصی در سایت موجود نباشد، میتوانید درخواست خود را از طریق بخش تماس با ما ارسال کنید تا فایل مورد نظر بررسی و اضافه شود.
آیا فایلها با نرمافزارهای مختلف طراحی سازگار هستند؟
بله، تلاش بر این است که فایلها در قالبهای متنوع و متناسب با نرمافزارهای رایج طراحی مدار مانند Altium، KiCad، Eagle و Proteus ارائه شوند.
