فوت پرینت تریستور چیست و چرا برای طراحان PCB اهمیت دارد؟
هر مهندس الکترونیک که وارد فاز طراحی برد مدار چاپی می‌شود، دیر یا زود با قطعه‌ای به نام تریستور روبه‌رو خواهد شد. تریستور یکی از پرکاربردترین قطعات نیمه‌هادی در مدارهای قدرت، کنترل‌کننده‌های سرعت موتور، دیمرها و رگولاتورهای ولتاژ AC به شمار می‌رود. اما پیش از قرار دادن این قطعه روی برد، طراح باید فوت پرینت تریستور دقیق و مطابق با استاندارد پکیج آن را در اختیار داشته باشد؛ چیزی که کوچک‌ترین خطا در آن می‌تواند باعث عدم تطابق پد‌ها با پایه‌های فیزیکی قطعه شده و کل پروسه ساخت برد را با مشکل مواجه کند.
در این صفحه از سایت 3dfootprint، فوت پرینت انواع تریستورهای رایج بازار شامل پکیج‌های TO-220، TO-92، TO-247، D2PAK و SOT-223 برای دانلود قرار داده شده تا طراحان بتوانند بدون نیاز به رسم دستی، این کتابخانه‌ها را مستقیماً وارد نرم‌افزار طراحی PCB خود کنند.
تریستور چیست و چگونه کار می‌کند؟
تریستور (Thyristor) یک قطعه نیمه‌هادی چهار لایه از نوع PNPN است که به‌عنوان کلید الکترونیکی کنترل‌شده در مدارهای جریان متناوب و مستقیم استفاده می‌شود. این قطعه دارای سه پایه اصلی به نام‌های آند (Anode)، کاتد (Cathode) و گیت (Gate) است. با اعمال یک پالس تحریک کوچک به پایه گیت، تریستور به حالت هدایت (On) می‌رود و تا زمانی که جریان آند از مقدار نگه‌دارنده (Holding Current) پایین‌تر نیاید، در همان حالت باقی می‌ماند.
پرکاربردترین زیرمجموعه این خانواده، SCR (Silicon Controlled Rectifier) نام دارد که در کنترل‌کننده‌های دور موتور، شارژرهای باتری، دیمرهای روشنایی و مبدل‌های AC به DC مورد استفاده قرار می‌گیرد. مشخصاتی مانند VDRM (حداکثر ولتاژ مستقیم مسدودکننده)، IT(RMS) (جریان موثر حالت هدایت) و IGT (جریان تحریک گیت) از پارامترهای اصلی هستند که هنگام انتخاب تریستور و همچنین فوت پرینت مناسب آن باید بررسی شوند.
چرا دانلود فوت پرینت آماده تریستور بهتر از رسم دستی است؟
بسیاری از طراحان مبتدی تصمیم می‌گیرند فوت پرینت قطعات را خودشان و بر اساس دیتاشیت رسم کنند. این کار در ظاهر ساده به نظر می‌رسد، اما ریسک‌های زیر را همراه دارد:
- اشتباه در فاصله پایه‌ها (Pin Pitch) که باعث عدم جفت‌شدن قطعه با پد می‌شود
- نادیده گرفتن فاصله ایمنی الکتریکی (Clearance) در تریستورهای ولتاژ بالا
- عدم تطابق سایز پد حرارتی با نیاز خنک‌کاری قطعات پرجریان
- صرف زمان زیاد برای اندازه‌گیری و مقایسه با نقشه مکانیکی دیتاشیت
با دانلود فوت پرینت تریستور از یک منبع معتبر و از پیش تست‌شده، این ریسک‌ها حذف می‌شود و طراح می‌تواند مستقیماً کتابخانه را در نرم‌افزار خود Import کرده و بدون نگرانی از دقت ابعاد، وارد فاز روتینگ برد شود.
پکیج‌های رایج تریستور و فوت پرینت هر کدام
پکیج TO-220
یکی از محبوب‌ترین پکیج‌های تریستور در مدارهای قدرت متوسط، TO-220 است. این پکیج معمولاً دارای سه پایه هم‌ردیف با فاصله استاندارد 2.54 میلی‌متر و یک تب فلزی برای اتصال به هیت‌سینک است. فوت پرینت این پکیج باید علاوه بر سه پد اصلی، محل سوراخ نصب هیت‌سینک را نیز پوشش دهد.
پکیج TO-92

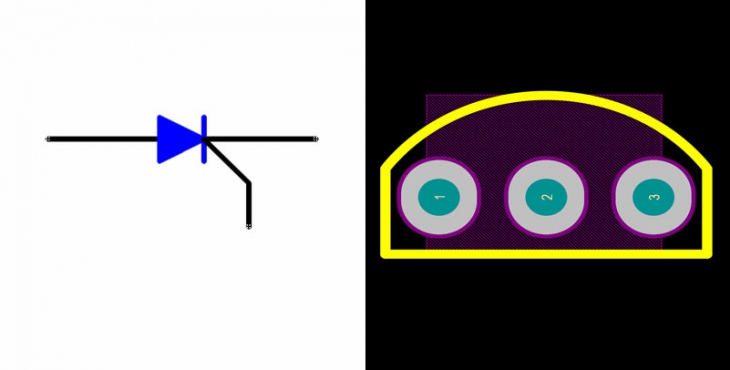

برای تریستورهای کم‌توان و حساس مانند مدل‌های Sensitive Gate، پکیج TO-92 انتخاب رایج‌تری است. این پکیج کوچک، برای مدارهایی که محدودیت فضا دارند مناسب است.
پکیج TO-247 و D2PAK
در کاربردهای قدرت بالا مانند اینورترها و کنترل‌کننده‌های موتورهای صنعتی، پکیج‌های TO-247 (نوع Through Hole) و D2PAK (نوع SMD) رایج هستند. این پکیج‌ها به دلیل ابعاد بزرگ‌تر تب فلزی، توانایی دفع حرارت بیشتری دارند و فوت پرینت آن‌ها باید دقیقاً مطابق دیتاشیت سازنده رسم شود تا اتصال حرارتی به‌درستی برقرار شود.
فرمت فایل‌های قابل دانلود فوت پرینت تریستور
فوت پرینت‌های ارائه‌شده در این دسته‌بندی معمولاً با فرمت‌های زیر در دسترس طراحان قرار می‌گیرد:
- فایل Altium Designer با پسوند PcbLib
- فایل KiCad با پسوند kicad_mod
- فایل Eagle با پسوند lbr
- فایل Proteus برای شبیه‌سازی مدار
- فایل DXF و STEP برای بررسی سه‌بعدی و طراحی مکانیکی جعبه (Enclosure)
هر یک از این فایل‌ها به‌گونه‌ای آماده شده که بلافاصله پس از دانلود، قابل استفاده در نرم‌افزار مربوطه باشد و نیازی به ویرایش اضافه نداشته باشد.
نکاتی برای طراحی PCB با تریستور
هنگام قرار دادن تریستور روی برد، رعایت چند نکته باعث افزایش پایداری مدار می‌شود:
- مسیر گیت را کوتاه و دور از منابع نویز طراحی کنید تا تریگر ناخواسته اتفاق نیفتد
- در تریستورهای ولتاژ بالا، فاصله ایمنی بین پد آند و کاتد را مطابق استاندارد IPC رعایت کنید
- برای مدل‌های پرجریان، سطح مسی کافی زیر تب فلزی برای انتقال حرارت در نظر بگیرید
- در صورت استفاده از هیت‌سینک خارجی، محل سوراخ‌های نصب را با فوت پرینت هماهنگ کنید
مراحل دانلود فوت پرینت تریستور از 3dfootprint
برای دریافت فایل مورد نیاز خود کافی است مدل قطعه یا پکیج آن را در این صفحه جست‌وجو کنید، فرمت متناسب با نرم‌افزار طراحی خود (Altium، KiCad، Eagle یا Proteus) را انتخاب کرده و پس از دانلود، مستقیماً وارد کتابخانه قطعات پروژه خود کنید. تمامی فایل‌ها پیش از انتشار بر اساس دیتاشیت رسمی سازنده بررسی و تطبیق داده شده‌اند.
در کنار تریستور، 3dfootprint مجموعه‌ای از فوت پرینت انواع دیود را نیز در اختیار طراحان قرار داده و آموزش رسم و طراحی فوت پرینت را نیز پوشش می‌دهد؛ منبعی مناسب برای کسانی که در کنار تریستور، به قطعات یکسوکننده دیگر نیز نیاز دارند.
