فوت پرینت و شماتیک آی سی کلاک چیست؟
هر مدار دیجیتالی برای هماهنگ شدن به یک ضربان ساعت نیاز دارد. این ضربان را آی سی کلاک تولید یا توزیع می‌کند. وقتی در نرم‌افزاری مثل آلتیوم دیزاینر، KiCad یا اورکد یک آی سی کلاک را روی برد می‌گذارید، با دو فایل سروکار دارید: شماتیک که اتصال پایه‌ها را در نقشه مدار نشان می‌دهد و فوت پرینت که شکل و ابعاد پدهای مسی را روی PCB تعیین می‌کند. اگر یکی از این دو اشتباه باشد، برد ساخته‌شده یا لحیم نمی‌شود یا کار نمی‌کند.
در 3D فوت پرینت برای هر قطعه، فایل شماتیک و فوت پرینت را همراه با آموزش استفاده از آن ارائه می‌دهیم. در این صفحه محصولات دسته آی سی کلاک را معرفی می‌کنیم و نکاتی را می‌نویسیم که هنگام طراحی با این قطعه‌ها به کارتان می‌آید.
انواع آی سی کلاک و کاربرد هر کدام
اسم «آی سی کلاک» چند خانواده قطعه را در بر می‌گیرد. شناخت تفاوت آن‌ها کمک می‌کند کتابخانه درست را دانلود کنید.
- آی سی RTC (ساعت real-time): زمان و تاریخ را نگه می‌دارد و با باتری پشتیبان در خاموشی هم کار می‌کند. نمونه‌های رایج: DS1307، DS3231، PCF8563 و DS1302.
- کلاک ژنراتور: از یک کریستال ورودی چند فرکانس خروجی می‌سازد. Si5351 و CDCE949 از این دسته‌اند.
- کلاک بافر و توزیع‌کننده: یک سیگنال کلاک را به چند خروجی می‌رساند و تأخیر بین خروجی‌ها را کم نگه می‌دارد.
- PLL و سینتی‌سایزر: فرکانس ورودی را ضرب یا تقسیم می‌کند و در مدارهای مخابراتی و صوتی استفاده می‌شود.
- اسیلاتور فعال (XO و TCXO): یک بسته آماده است که خودش سیگنال کلاک می‌دهد و پایداری دمایی بهتری دارد.
در شماتیک آی سی کلاک چه چیزهایی باید در آن دیده شود؟
شماتیک خوب فقط یک مستطیل با چند پایه نیست. هنگام رسم یا بررسی شماتیک آی سی کلاک به این موارد نگاه کنید:
- نام و شماره پایه‌ها مطابق دیتاشیت باشد، به‌ویژه پایه‌های XTAL1 و XTAL2 یا X1 و X2.
- پایه‌های تغذیه VCC، VBAT و GND جدا مشخص شوند.
- برای آی سی‌های RTC، پایه‌های I2C (SDA و SCL) و پایه SQW یا INT دیده شود و مقاومت‌های پول‌آپ در شماتیک بیاید.
- خازن‌های بار کریستال و خازن دکاپلینگ 100 نانوفاراد کنار آی سی رسم شوند.
- مقدار فرکانس کریستال روی نماد آن نوشته شود تا هنگام سفارش قطعه اشتباه پیش نیاید.
پکیج های فوت پرینت آی سی کلاک
پکیج آی سی کلاک به نوع قطعه و سازنده بستگی دارد. جدول زیر رایج‌ترین حالت‌ها را نشان می‌دهد:
| نوع قطعه | پکیج‌های رایج | مثال |
|---|---|---|

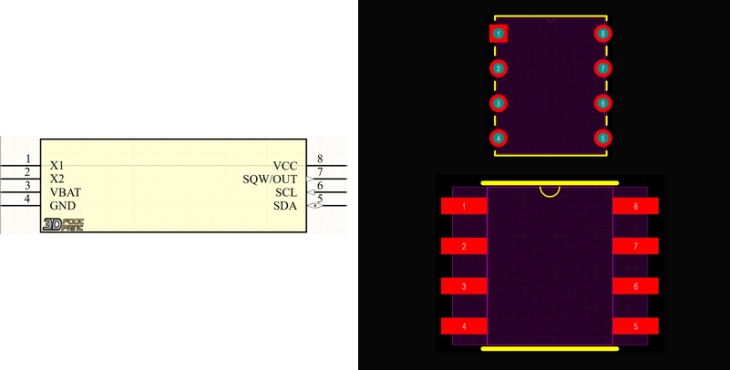

| RTC ساده | DIP-8، SOIC-8 | DS1307، PCF8563 |
| RTC دقیق | SOIC-16W | DS3231 |
| کلاک ژنراتور | MSOP-10، QFN-20، TSSOP-20 | Si5351 |
| کریستال SMD | 3225، 2520، 5032 | کریستال 8 تا 25 مگاهرتز |
| کریستال DIP | HC-49، HC-49S | کریستال 16 مگاهرتز |
| کریستال ساعت | استوانه‌ای 2×6 و 3×8 | 32.768 کیلوهرتز |
اگر ابعاد پد را از روی دیتاشیت و استاندارد IPC کنترل نکنید، لحیم‌کاری با هیتر یا ریفلو دچار مشکل می‌شود. فوت‌پرینت‌هایی که در سایت قرار می‌دهیم با ابعاد دیتاشیت بررسی شده‌اند و فایل سه‌بعدی (3D) آن‌ها هم برای کنترل فاصله و ارتفاع قطعه آماده است.
دانلود فوت پرینت و شماتیک آی سی کلاک برای نرم‌افزارهای طراحی
فایل‌های شماتیک آی سی این دسته برای نرم‌افزارهای زیر قابل استفاده است:
- آلتیوم دیزاینر: فایل‌های SchLib و PcbLib
- KiCad: فایل‌های kicad_sym و kicad_mod
- اورکد (OrCAD) و Allegro: نماد و فوت‌پرینت
- ایگل (Eagle): کتابخانه lbr
- پروتئوس: برای شبیه‌سازی و طراحی برد
برای هر محصول، آموزش اضافه کردن کتابخانه به نرم‌افزار هم در صفحه قطعه آمده است. بیشتر فایل‌های سایت رایگان است و بخشی از آن‌ها با مبلغ مناسبی عرضه می‌شود.
نکات چیدمان PCB برای آی سی کلاک و کریستال
درست بودن فوت پرینت به‌تنهایی کافی نیست. مدار کلاک به نویز حساس است و چیدمان بد باعث ناپایداری یا توقف نوسان می‌شود. این نکات را رعایت کنید:
نزدیک گذاشتن کریستال به آی سی: کریستال و دو خازن بار آن را تا جای ممکن کنار پایه‌های XTAL بگذارید. مسیر کوتاه، ظرفیت خازنی پارازیتی را کم می‌کند و فرکانس را دقیق نگه می‌دارد.
محاسبه خازن بار: خازن بار کریستال از رابطه زیر به دست می‌آید:
CL = (C1 × C2) / (C1 + C2) + Cstray
مقدار CL را از دیتاشیت کریستال بخوانید. Cstray معمولاً بین 2 تا 5 پیکوفاراد است. اگر CL برابر 12 پیکوفاراد باشد، دو خازن حدود 18 تا 22 پیکوفاراد مناسب هستند.
زمین و فاصله از سیگنال‌های پرنویز: زیر کریستال هیچ سیگنال دیگری عبور ندهید و دور آن را با یک حلقه زمین (guard ring) بپوشانید. مسیر کلاک را از کنار خطوط سوئیچینگ، رگولاتور و ماژول‌های RF دور نگه دارید.
مقاومت سری و طول مسیر: برای کلاک‌های سریع، یک مقاومت سری 22 تا 33 اهم نزدیک خروجی آی سی قرار دهید تا بازتاب و اورشوت کم شود. اگر یک کلاک را به چند مصرف‌کننده می‌رسانید، طول مسیرها را نزدیک به هم نگه دارید.
دکاپلینگ: خازن 100 نانوفاراد را روی هر پایه تغذیه و تا حد ممکن نزدیک آن بچسبانید. برای RTC که با باتری کار می‌کند، پایه VBAT هم خازن جدا می‌خواهد.
اشتباهات رایج هنگام استفاده از کتابخانه آی سی کلاک
- انتخاب پکیج اشتباه، مثلاً DS3231 در نسخه SOIC-16W با SOIC-8 اشتباه گرفته می‌شود.
- برعکس بودن شماره پایه‌ها بین نماد و فوت پرینت.
- تنظیم نکردن خازن بار برای کریستال ساعت 32.768 کیلوهرتز، که خطای زمان را بالا می‌برد.
- جا ندادن پد کافی برای لحیم‌کاری دستی.
- بررسی نکردن فایل 3D و برخورد قطعه با قطعات اطراف.
چرا فوت پرینت‌های 3D فوت پرینت؟
در این سایت هر فایل همراه با توضیح و آموزش ارائه می‌شود، پس لازم نیست برای فهمیدن نحوه استفاده از آن جای دیگری جستجو کنید. هدف ما این است که طراح PCB بتواند قطعه را دانلود کند، در برد خود قرار دهد و بدون بازبینی چندباره دیتاشیت به مرحله ساخت برسد.
سؤالات متداول
آی سی کلاک چیست؟
قطعه‌ای که سیگنال ساعت را تولید، تقسیم یا توزیع می‌کند یا زمان و تاریخ را نگه می‌دارد. انواع آن شامل RTC، کلاک ژنراتور و بافر کلاک است.
فرق شماتیک و فوت پرینت چیست؟
شماتیک اتصال الکتریکی پایه‌ها را نشان می‌دهد و فوت پرینت شکل فیزیکی پدها را روی PCB تعریف می‌کند. هر دو باید با هم دانلود و تطبیق داده شوند.
کتابخانه آی سی کلاک را چطور به نرم‌افزار اضافه کنم؟
فایل را دانلود و از حالت فشرده خارج کنید، سپس در بخش مدیریت کتابخانه نرم‌افزار (Libraries) آن را اضافه کنید. آموزش هر نرم‌افزار در صفحه محصولات آمده است.
برای ساعت دقیق کدام آی سی بهتر است؟
DS3231 چون کریستال و جبران دمایی داخلی دارد، دقت بالاتری از DS1307 ارائه می‌دهد و نیازی به کریستال خارجی ندارد.
محصولات دسته آی سی کلاک را در همین صفحه ببینید و فایل مورد نیازتان را دانلود کنید. اگر فوت پرینت یا شماتیک قطعه‌ای را پیدا نکردید، آن را برای ما بفرستید تا به کتابخانه اضافه کنیم.
