سوکتهای آی سی یکی از پرکاربردترین قطعات واسط در طراحی مدارات چاپی هستند که امکان نصب و تعویض آسان میکروکنترلرها، حافظهها و پردازندهها را روی برد فراهم میکنند. برای آنکه این قطعات به درستی روی PCB جایگیری شوند، به فایل فوت پرینت سوکت آی سی نیاز است که ابعاد پدها، فاصله پینها و لایه سیلک را مطابق استاندارد سازنده مشخص میکند. در این صفحه میتوانید نمونههای آماده این فایلها را برای نرمافزارهای مختلف طراحی PCB دانلود کنید.
سوکت آی سی چیست و چه کاربردی دارد؟
سوکت آی سی قطعهای است که بین آی سی و برد مدار چاپی قرار میگیرد و باعث میشود پایههای آی سی مستقیماً لحیم نشوند. با استفاده از سوکت، در صورت خرابی یا نیاز به تعویض قطعه، تنها کافی است آی سی از سوکت جدا و نمونه سالم جایگزین شود. این ویژگی در پروژههای آموزشی، پروتوتایپسازی و تعمیرات برد بسیار پرکاربرد است، زیرا از آسیب حرارتی هنگام لحیمکاری مستقیم روی پایههای حساس آی سی جلوگیری میکند.
فوت پرینت سوکت آی سی چیست؟
فوت پرینت (Footprint) یا نقشه پد، الگوی هندسی است که موقعیت دقیق پدهای لحیم، اندازه سوراخها (در نوع THT) و چاپ سیلک روی PCB را برای یک قطعه خاص تعریف میکند. هر سوکت آی سی بسته به تعداد پین، فاصله بین پایهها (Pitch) و نوع بستهبندی، فوت پرینت اختصاصی خودش را دارد. طراحی دستی این الگو نیازمند بررسی دیتاشیت، اندازهگیری دقیق فاصله پینها و رعایت تلورانس ساخت است که ممکن است زمان زیادی از پروژه را بگیرد؛ به همین دلیل استفاده از فایلهای آماده و تستشده، دقت طراحی را بالا میبرد و احتمال خطای PCB را کاهش میدهد.
انواع سوکت آی سی و فوت پرینت مربوط به هرکدام
سوکتهای آی سی بر اساس نوع بستهبندی و روش اتصال به چند دسته اصلی تقسیم میشوند که هرکدام فوت پرینت متفاوتی دارند:
- سوکت DIP (Dual In-line Package): پرکاربردترین نوع سوکت با دو ردیف پایه موازی، مناسب برای آی سیهای تختهای مانند 74 سری و میکروکنترلرهای قدیمی.
- سوکت ZIF (Zero Insertion Force): دارای اهرم قفلکننده برای جاگذاری بدون فشار، معمولاً برای پروگرمرها و تجهیزات آزمایشگاهی استفاده میشود.
- سوکت PLCC (Plastic Leaded Chip Carrier): بستهبندی مربعی با پایههای چهار طرفه، مناسب حافظههای EEPROM و برخی FPGAها.
- سوکت SOIC: نسخه سوکتدار برای آی سیهای SMD با فاصله پین کوچک، کاربردی در پروژههای نمونهسازی.
- سوکت PGA (Pin Grid Array): شبکهای از پینها در آرایش ماتریسی، عمدتاً برای پردازندههای قدیمی به کار میرفته است.
فرمتهای قابل دانلود فوت پرینت سوکت آی سی
فایلهای موجود در این دستهبندی برای نرمافزارهای اصلی طراحی PCB آماده شدهاند تا مستقیم در پروژه خود import کنید:

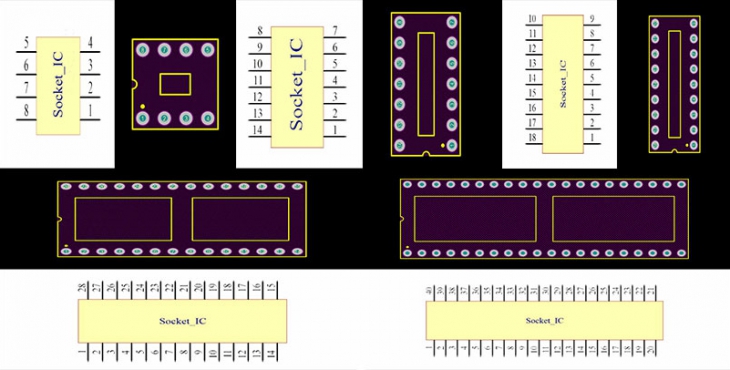

- فرمت آلتیوم دیزاینر (Altium Designer) شامل لایبرری PCBLib با فوت پرینت و سمبل شماتیک
- فرمت پروتئوس (Proteus) برای شبیهسازی مدار پیش از ساخت برد فیزیکی
- فرمت کیکد (KiCad) با پشتیبانی از فایلهای symbol و footprint جداگانه
- فرمت ایگل (Eagle) برای کاربرانی که از این نرمافزار استفاده میکنند
- فایل STEP سهبعدی برای بررسی تداخل مکانیکی قطعه با کیس یا برد
نکات مهم هنگام انتخاب فوت پرینت سوکت آی سی
پیش از دانلود فایل، توجه به چند پارامتر باعث میشود قطعه بدون مشکل روی برد نصب شود:
- تعداد پایه (Pin Count) سوکت باید دقیقاً با آی سی مورد نظر مطابقت داشته باشد.
- فاصله پینها (Pitch) معمولاً ۲.۵۴ میلیمتر است، اما در برخی مدلها متفاوت است.
- عرض بین دو ردیف پایه (Row Spacing) که در سوکتهای DIP بین ۷.۶۲ تا ۱۵.۲۴ میلیمتر متغیر است.
- نوع مونتاژ قطعه، یعنی سوراخدار (THT) یا سطحی (SMD)، باید با روش ساخت برد شما همخوانی داشته باشد.
- ارتفاع نهایی قطعه پس از نصب سوکت و آی سی، بهخصوص در پروژههایی با محدودیت فضای کیس.
مزایای استفاده از فایل آماده بهجای طراحی دستی فوت پرینت
طراحی دستی فوت پرینت معمولاً با خطاهای کوچک اما پرهزینه همراه است؛ فاصله اشتباه پدها یا اندازه نادرست سوراخ میتواند باعث شود سوکت روی برد جا نگیرد یا اتصال کوتاه ایجاد شود. با دانلود فایلهای آماده و بررسیشده، این ریسک از بین میرود و زمان طراحی PCB به طور محسوسی کاهش پیدا میکند. همچنین این فایلها با استانداردهای IPC هماهنگ هستند و برای تولید انبوه نیز قابل استفادهاند.
معرفی مجموعه 3dfootprint
3dfootprint علاوه بر ارائه فوت پرینت انواع سوکت آی سی، مجموعهای متنوع از فایلهای قطعات الکترونیکی از جمله دیودها، مقاومتها، خازنها و کانکتورها را نیز در اختیار طراحان قرار میدهد. در کنار فایلهای آماده، آموزشهای عملی مربوط به رسم و طراحی فوت پرینت از صفر نیز روی سایت منتشر شده تا کاربرانی که مایل به یادگیری ساخت فایلهای اختصاصی هستند، بتوانند این مهارت را بهصورت گامبهگام فرا بگیرند.
سوالات متداول درباره فوت پرینت سوکت آی سی
آیا فایلهای دانلودی با همه نسخههای نرمافزار سازگار هستند؟
فایلها بر اساس فرمت استاندارد هر نرمافزار ارائه میشوند و در اکثر نسخههای میانی و جدید Altium، Proteus و KiCad قابل import هستند.
چطور بفهمم کدام سوکت مناسب پروژه من است؟
کافی است تعداد پایه، فاصله پینها و نوع بستهبندی آی سی خود را از دیتاشیت سازنده استخراج کنید و سوکت متناظر با همان مشخصات را انتخاب نمایید.
آیا امکان طراحی فوت پرینت سفارشی هم وجود دارد؟
بله، در صورتی که مدل مورد نظر شما در لیست موجود نباشد، امکان طراحی اختصاصی فوت پرینت بر اساس مشخصات ارسالی وجود دارد.
برای دسترسی به فایلهای سوکت آی سی، فهرست زیر را بررسی کنید و مدل مورد نیاز پروژه خود را متناسب با نرمافزار طراحیتان دانلود نمایید.
