دانلود فوت پرینت آی سی دیجیتال یکی از مراحل مهم در طراحی برد مدار چاپی (PCB) برای پروژه های الکترونیک و رباتیک است. فوت پرینت هر قطعه مشخص می کند که پایه های قطعه الکترونیکی با چه ابعادی و در چه موقعیتی روی برد قرار بگیرند. انتخاب فوت پرینت متناسب با مدل آی سی، از بروز خطا در طراحی برد و مونتاژ قطعات جلوگیری می کند. در سایت 3DFootprint می توانید به فایل های مربوط به قطعات الکترونیکی، کتابخانه آی سی دیجیتال و آموزش های مرتبط دسترسی داشته باشید و متناسب با نرم افزار طراحی خود، فایل مورد نیاز را دریافت کنید.
اگر در حال طراحی یک مدار دیجیتال با استفاده از میکروکنترلرها، گیت های منطقی، آی سی های شمارنده یا مدارهای پردازش سیگنال هستید، داشتن فوت پرینت مناسب به شما کمک می کند تا چیدمان قطعات روی برد را با دقت بیشتری انجام دهید. فایل های فوت پرینت با توجه به نوع پکیج آی سی و مشخصات فنی آن انتخاب می شوند و در نرم افزارهای طراحی PCB مورد استفاده قرار می گیرند.
فوت پرینت آی سی دیجیتال چیست؟
فوت پرینت (Footprint) یا الگوی لند (Land Pattern) نقشه محل قرارگیری پایه‌های یک قطعه روی برد مدار چاپی است. این نقشه شامل ابعاد و فاصله پدها، شماره پایه‌ها، خط دور قطعه روی سیلک‌اسکرین و گاهی ناحیه ممنوعه برای سیم‌کشی است. وقتی از فوت پرینت آی سی دیجیتال حرف می‌زنیم، منظور نقشه بدنه‌هایی مثل DIP-14، SOIC-16 یا TSSOP-20 برای تراشه‌هایی است که با سطح‌های منطقی صفر و یک کار می‌کنند، مثل گیت‌های NAND، شیفت رجیسترها و دیکدرها.
فوت پرینت فقط یک بخش از کتابخانه قطعه است. کتابخانه یک آی سی معمولاً سه جزء دارد:
- سمبل شماتیک (Schematic Symbol): نمادی که در نقشه مدار می‌کشید و پایه‌ها را با نام و نوع (ورودی، خروجی، تغذیه) نشان می‌دهد.
- فوت پرینت (PCB Footprint): الگوی پدها که در محیط طراحی برد استفاده می‌شود.
- مدل سه‌بعدی (3D Model): فایل STEP یا WRL که ظاهر واقعی قطعه را در نمای سه‌بعدی نشان می‌دهد و برای بررسی ارتفاع و تداخل با قاب یا هیت‌سینک به کار می‌آید.
کتابخانه آی سی دیجیتال شامل چه قطعاتی است؟
رایج‌ترین آی سی دیجیتال آن‌ها این‌ها هستند:

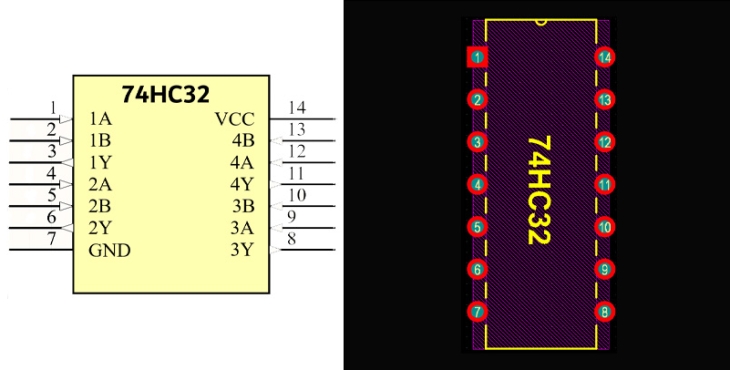

- سری 74HC و 74HCT: نسخه CMOS پرسرعت با مصرف کم، مثل 74HC00، 74HC04، 74HC08 و 74HC14.

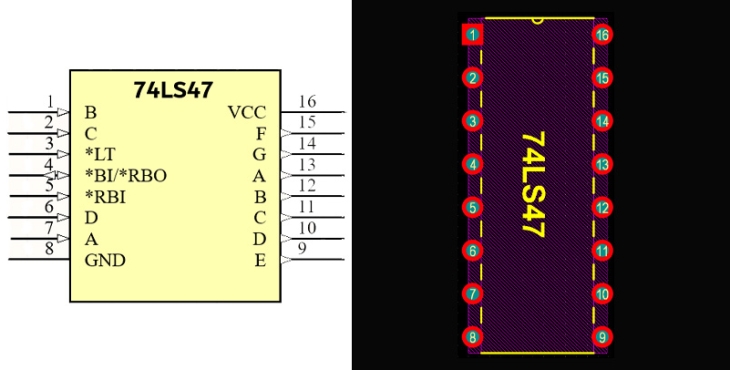

- سری 74LS و 74ALS: خانواده TTL قدیمی‌تر که هنوز در پروژه‌های آموزشی و تعمیراتی دیده می‌شود.

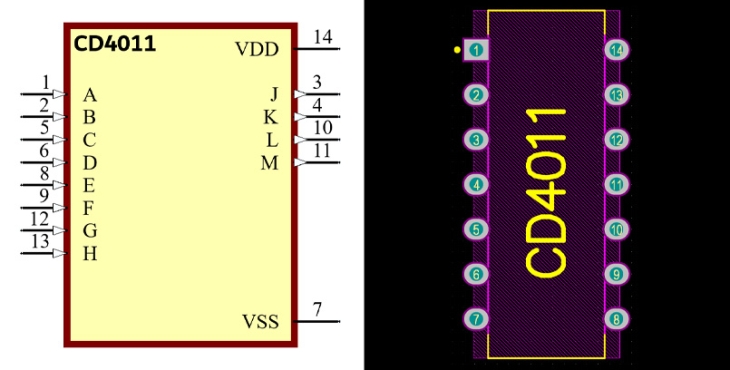

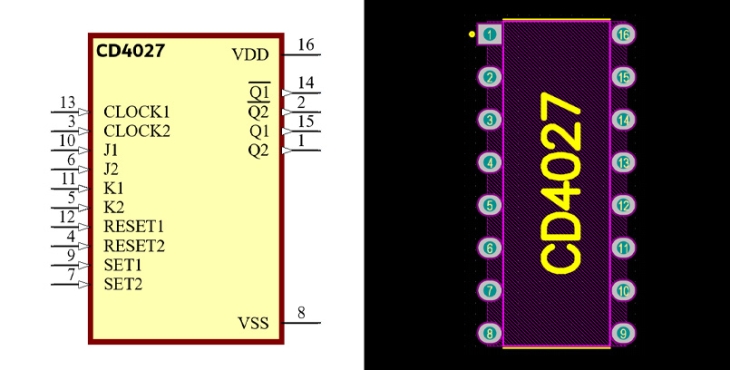

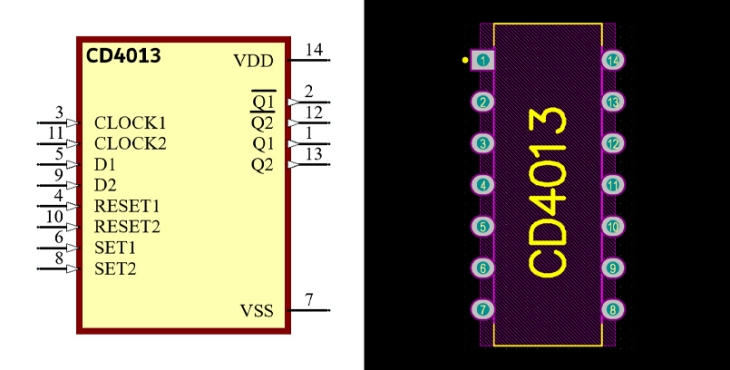

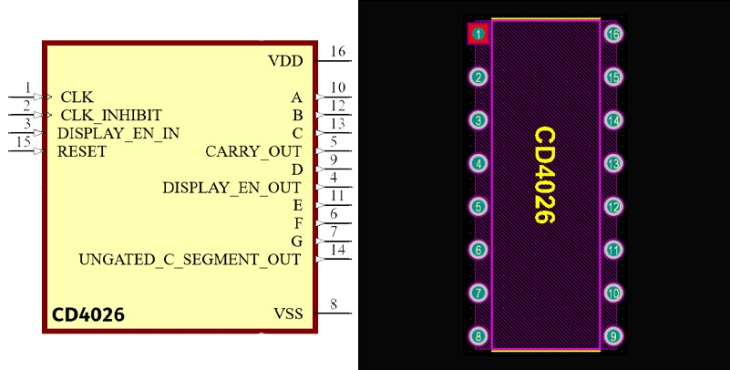

- سری CD4000: آی سی‌های CMOS با ولتاژ تغذیه گسترده‌تر نسبت به TTL، مثل CD4017 و CD4051.

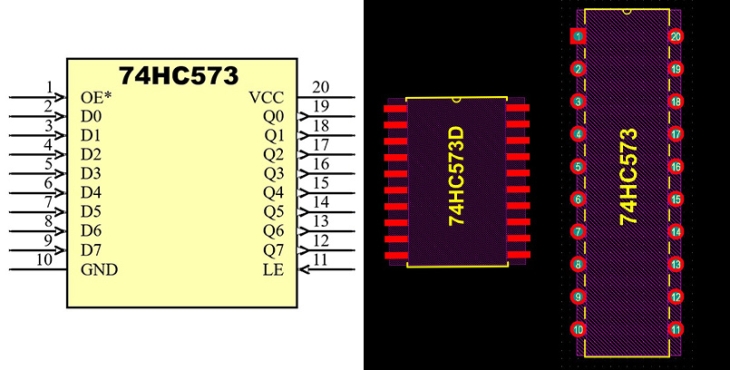

- شیفت رجیستر و لچ: 74HC595، 74HC165 و 74HC573 که در گسترش پایه‌های میکروکنترلر زیاد استفاده می‌شوند.

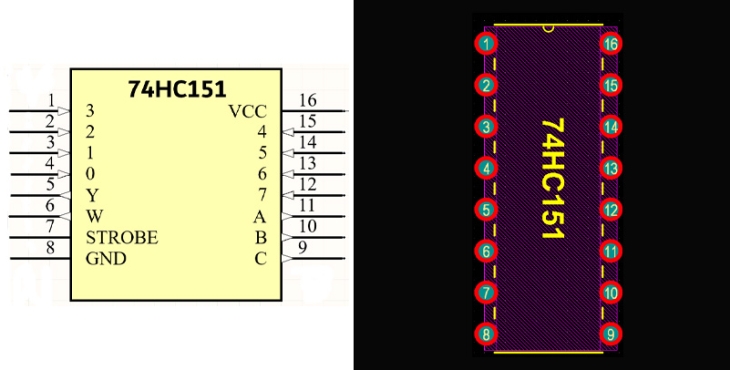

- دیکدر و مولتی‌پلکسر: 74HC138، 74HC154 و 74HC151.
- بافر و ترنسیور: 74HC244، 74HC245 و 74LVC آی سی‌ها برای تبدیل سطح ولتاژ.
- فلیپ‌فلاپ و کانتر: 74HC74، 74HC161 و 74HC393.
هر کدام از این قطعات در چند پکیج عرضه می‌شوند. برای پروژه‌های دست‌ساز و بردبورد، پکیج DIP مناسب است. برای بردهای کوچک و تولید انبوه، پکیج‌های SMD مثل SOIC، SSOP و TSSOP انتخاب بهتری هستند.
انواع پکیج آی سی دیجیتال و تفاوت فوت پرینت آن‌ها
فوت پرینت هر پکیج قواعد خودش را دارد. این جدول ذهنی کمک می‌کند پکیج مناسب را انتخاب کنید:
- DIP (Dual In-line Package): پایه‌های سوراخ‌دار با فاصله 2.54 میلی‌متر. لحیم‌کاری دستی آسان است و روی سوکت هم می‌نشیند.
- SOIC (Small Outline IC): نسخه SMD با فاصله پایه 1.27 میلی‌متر. رایج‌ترین انتخاب برای بردهای کوچک.
- SSOP و TSSOP: پایه‌های نزدیک‌تر (0.65 میلی‌متر) و بدنه باریک‌تر. لحیم‌کاری دقیق‌تری می‌خواهد.
- SOT-23 و SC-70: برای گیت‌های تکی و کوچک مثل 74LVC1G.
- QFN و QFP: برای تراشه‌های پرپایه‌تر، مثل بعضی مبدل‌ها و ترنسیورها.
اگر یک آی سی مثل 74HC595 را در سه پکیج مختلف پیدا کردید، هر پکیج به فوت پرینت جداگانه نیاز دارد. سمبل شماتیک همان می‌ماند اما الگوی پدها فرق می‌کند.
فرمت فایل‌های فوت پرینت برای هر نرم‌افزار
هر نرم‌افزار طراحی PCB فرمت مخصوص خودش را دارد. قبل از دانلود، فرمت مناسب نرم‌افزارتان را مشخص کنید:
- Altium Designer: فایل‌های SchLib برای سمبل و PcbLib برای فوت پرینت.
- KiCad: فایل kicad_sym برای سمبل و kicad_mod برای فوت پرینت.
- Eagle: فایل LBR که هر سه جزء را در یک کتابخانه نگه می‌دارد.
- OrCAD و Allegro: فایل‌های OLB و DSN همراه با فوت پرینت مربوط.
- Proteus: کتابخانه LIB و IDX برای شبیه‌سازی و طراحی برد.
- EasyEDA: امکان وارد کردن مستقیم فایل‌ها و ذخیره در کتابخانه شخصی.
مدل سه‌بعدی معمولاً با فرمت STEP ارائه می‌شود و در بیشتر نرم‌افزارها قابل وارد کردن است.
دانلود فوت پرینت آی سی دیجیتال از 3dfootprint
ما در 3dfootprint روی فایل‌های الکترونیک و رباتیک کار می‌کنیم. فایل‌ها همراه با آموزش ارائه می‌شوند تا بعد از دانلود بدانید چطور آن‌ها را در نرم‌افزار خود فعال کنید. اکثر فایل‌ها رایگان هستند و بخشی از آن‌ها با قیمت رقابتی عرضه می‌شود. برای دانلود:
- نام آی سی و پکیج مورد نظر را در سایت جستجو کنید، مثلاً «74HC595 SOIC-16».
- فرمت مناسب نرم‌افزار خود را انتخاب کنید.
- فایل را دانلود و از حالت فشرده خارج کنید.
- آموزش همان صفحه را دنبال کنید و کتابخانه را به پروژه اضافه کنید.
چطور فوت پرینت را به کتابخانه نرم‌افزار اضافه کنیم؟
روش کلی در همه نرم‌افزارها شبیه هم است. در KiCad از مسیر Preferences و بخش Manage Footprint Libraries، پوشه فایل‌های kicad_mod را به عنوان یک کتابخانه جدید معرفی می‌کنید. در Altium Designer از پنل Components یا File-Based Libraries فایل PcbLib را نصب می‌کنید. در Eagle کافی است فایل LBR را در پوشه کتابخانه‌ها قرار دهید و از منوی Library گزینه Use را بزنید. بعد از اضافه شدن، سمبل را در نقشه شماتیک بگذارید و فوت پرینت را به آن اختصاص دهید.
قبل از سفارش برد این موارد را بررسی کنید
حتی اگر فایل را از منبع معتبر گرفته‌اید، چند دقیقه بررسی جلوی هزینه بازساخت را می‌گیرد:
- مقایسه با دیتاشیت: ابعاد پد، فاصله پایه‌ها و عرض بدنه را با نقشه مکانیکی دیتاشیت بسنجید.
- شماره پایه اول: نشانه پین 1 روی سیلک‌اسکرین باید واضح و هم‌جهت با نشانه روی قطعه باشد.
- استاندارد IPC-7351: پدهای خوب معمولاً بر اساس این استاندارد ساخته می‌شوند و لحیم‌کاری پایدارتری دارند.
- اندازه سوراخ در DIP: قطر سوراخ باید کمی از پایه بزرگ‌تر باشد تا قطعه بدون فشار جا بیفتد.
- فاصله سیلک از پد: چاپ سیلک‌اسکرین روی پد باعث لحیم‌پذیری ضعیف می‌شود.
- چاپ آزمایشی: فوت پرینت را روی کاغذ با مقیاس واقعی چاپ کنید و قطعه را روی آن بگذارید.
اشتباه های رایج در استفاده از فوت پرینت آی سی
بیشتر خطاها از انتخاب پکیج اشتباه شروع می‌شود. آی سی‌هایی مثل SOIC-16 با بدنه باریک و پهن هر دو وجود دارند و فوت پرینت آن‌ها یکی نیست. اشتباه دیگر، اعتماد به نام آی سی بدون دیدن پسوند پکیج در پارت‌نامبر است. برای مثال، حرف‌های آخر پارت‌نامبر معمولاً نوع پکیج را نشان می‌دهند. اشتباه سوم، آینه‌کردن ناخواسته فوت پرینت هنگام قرار دادن قطعه در لایه پایین برد است که ترتیب پایه‌ها را برعکس می‌کند. اگر قطعه را روی لایه Bottom می‌گذارید، از نرم‌افزار بخواهید خودش آینه را اعمال کند و دستی تغییرش ندهید.
سؤالات متداول
فوت پرینت آی سی دیجیتال با سمبل چه تفاوتی دارد؟
سمبل نمایش منطقی قطعه در نقشه مدار است و فوت پرینت نمایش فیزیکی آن روی برد. یک سمبل می‌تواند به چند فوت پرینت مختلف وصل شود.
آیا فایل‌های سایت برای نرم‌افزارهای مختلف قابل استفاده است؟
بله، فایل‌ها در فرمت‌های رایج ارائه می‌شوند و آموزش استفاده از آن‌ها هم در سایت وجود دارد. فرمت نرم‌افزار خود را هنگام دانلود بررسی کنید.
برای پروژه‌های آموزشی کدام پکیج بهتر است؟
DIP به دلیل لحیم‌کاری راحت و سازگاری با بردبورد برای شروع مناسب است. بعد از تسلط، سراغ SOIC و TSSOP بروید.
آیا لازم است مدل سه‌بعدی هم دانلود شود؟
برای برد ساده لازم نیست، اما اگر برد داخل جعبه یا قاب قرار می‌گیرد، مدل سه‌بعدی کمک می‌کند ارتفاع قطعه و فاصله‌ها را قبل از ساخت ببینید.
