طراحی یک برد الکترونیکی حرفهای بدون داشتن فایلهای دقیق انواع قطعات برد تقریباً غیرممکن است. هر مهندس الکترونیک یا علاقهمند به طراحی PCB میداند که پیدا کردن فوتپرینت صحیح، شماتیک استاندارد و لایبرری قطعات چقدر وقتگیر است. سایت 3D Footprint این مسیر را کوتاه کرده و انواع فایلهای الکترونیکی را با آموزش رایگان در اختیار شما قرار داده است.
قطعات برد چیست؟
قطعات برد به تمام المانهای الکترونیکی گفته میشود که روی یک برد مدار چاپی (PCB) نصب میشوند. این قطعات وظیفه پردازش سیگنال، تأمین توان، فیلترینگ، سوئیچینگ و دهها عملکرد دیگر را بر عهده دارند. هر قطعه در دنیای طراحی PCB با سه فایل اصلی شناخته میشود:
- شماتیک: نمایش نمادین قطعه در نقشه مدار
- فوت پرینت: ابعاد فیزیکی و محل پدهای لحیمکاری روی برد
- مدل سه بعدی: شبیهسازی ظاهر واقعی قطعه برای بررسی تداخل مکانیکی
بدون این سه فایل، نرمافزارهای طراحی مثل KiCad، Altium Designer، Eagle و EasyEDA نمیتوانند برد را بهدرستی شبیهسازی و تولید کنند.
انواع قطعات برد
- فوتپرینت Arduino UNO R3: پرکاربردترین نوع، برای شیلدسازی و پروژههای آموزشی
- فوتپرینت Arduino UNO CH340: نسخه با چیپ USB-to-Serial متفاوت (CH340 بهجای ATmega16U2)
- فوتپرینت Arduino Leonardo: دارای USB داخلی، مناسب پروژههای HID
- فوتپرینت Arduino Nano R3: کوچک و مناسب بردهای فشرده
- فوتپرینت Arduino Micro: ابعاد کوچکتر با قابلیت USB
- فوتپرینت Arduino Pro Mini: بدون USB داخلی، سبک و کمحجم
- فوتپرینت Arduino LilyPad: برای پروژههای پوشیدنی (Wearable)
- فوتپرینت شیلد FT81X: برای طراحی شیلد نمایشگر گرافیکی روی آردوینو
هر فایل شامل دیتاشیت قطعه و فوتپرینت آماده برای استفاده مستقیم در نرمافزارهای طراحی PCB است.
چرا دانلود فایل قطعات برد اهمیت دارد؟
ساخت دستی فوتپرینت قطعات یکی از زمانبرترین مراحل طراحی PCB است. یک فوتپرینت اشتباه میتواند باعث شود قطعه روی برد جا نشود یا لحیمکاری بهدرستی انجام نگیرد. استفاده از فایلهای آماده و تأییدشده این ریسک را به صفر میرساند.
3D Footprint فایلهای قطعات را از منابع معتبر سازندگان اصلی جمعآوری کرده و با آموزش رایگان نصب و استفاده در اختیار طراحان قرار میدهد. این یعنی نهتنها فایل دارید، بلکه میدانید چطور از آن استفاده کنید.
فرمتهای فایل قطعات برد
بسته به نرمافزار طراحی PCB که استفاده میکنید، فرمت فایل قطعات متفاوت است:
- KiCad: فایلهای .kicad_sym برای شماتیک و .kicad_mod برای فوتپرینت
- Altium Designer: فایلهای .SchLib و .PcbLib
- Eagle: فایلهای .lbr
- EasyEDA / LCSC: فرمت JSON اختصاصی
- مدل سهبعدی: فرمتهای .STEP و .WRL برای شبیهسازی مکانیکی
در 3D Footprint تلاش شده فایلها در چندین فرمت ارائه شوند تا با بیشترین نرمافزارهای رایج سازگار باشند.
نحوه دانلود و استفاده از فایلهای قطعات
فرآیند دانلود و استفاده از فایلهای قطعات در 3D Footprint ساده طراحی شده است:
- قطعه مورد نظر را از طریق جستجو یا دستهبندی پیدا کنید
- فرمت فایل متناسب با نرمافزار خود را انتخاب کنید
- فایل را دانلود کنید (رایگان)
- از آموزش رایگان موجود در سایت برای نصب لایبرری در نرمافزار استفاده کنید
- قطعه را به پروژه خود اضافه کنید
آموزشهای گامبهگام برای نرمافزارهای مختلف در سایت موجود است و حتی مبتدیان میتوانند بدون دانش قبلی از این فایلها استفاده کنند.
دیتاشیت قطعات الکترونیکی
دیتاشیت سند فنی هر قطعه است که اطلاعات الکتریکی، مکانیکی و کاربردی آن را شامل میشود. قبل از استفاده از هر قطعه در طراحی، مطالعه دیتاشیت آن الزامی است. اطلاعاتی مثل:
- محدوده ولتاژ و جریان کاری
- دمای عملکرد
- ابعاد فیزیکی و پکیج
- نمودارهای مشخصه الکتریکی
- مدار نمونه (Application Circuit)
در کنار فایلهای فوتپرینت، لینک دیتاشیت قطعات نیز در 3D Footprint ارائه میشود تا همه چیز در یک جا در دسترس باشد.
پکیجهای رایج قطعات SMD و Through-Hole
یکی از مهمترین مفاهیم در دانلود فایل قطعات، شناخت پکیج (Package) قطعه است. دو نوع اصلی وجود دارد:
قطعات SMD (Surface Mount Device)
قطعاتی که مستقیماً روی سطح برد لحیم میشوند. پکیجهای رایج:
- 0402، 0603، 0805، 1206: برای مقاومت و خازن
- SOT-23، SOT-223: برای ترانزیستور و رگولاتور
- SOIC، TSSOP، QFP، QFN، BGA: برای آیسیها
قطعات Through-Hole
قطعاتی که پایههایشان از سوراخ برد رد میشود. مناسب برای پروتوتایپ و محیطهای با ارتعاش بالا. شامل DIP، TO-220، TO-92 و انواع کانکتورها.
لایبرری قطعات برای KiCad
KiCad بهعنوان یک نرمافزار متنباز و رایگان، محبوبترین ابزار طراحی PCB در میان مهندسان ایرانی است. لایبرری KiCad شامل هزاران قطعه پیشفرض است، اما برای قطعات خاص یا جدید باید فایلهای اضافی دانلود کنید.
در 3D Footprint فایلهای لایبرری KiCad برای طیف گستردهای از قطعات ایرانی و خارجی آماده دانلود است. آموزش رایگان اضافه کردن لایبرری به KiCad نیز در سایت موجود است.
نکات مهم در انتخاب فوتپرینت صحیح
انتخاب فوتپرینت اشتباه یکی از رایجترین خطاهای طراحی PCB است. قبل از دانلود و استفاده از فایل فوتپرینت، این موارد را بررسی کنید:
- تطابق با دیتاشیت: ابعاد پدها و فاصله بین آنها را با دیتاشیت مقایسه کنید
- نوع لحیمکاری: دستی یا ریفلو (Reflow) بودن فرآیند تولید
- تلرانس ابعادی: برای تولید انبوه تلرانسهای IPC-7351 را رعایت کنید
- Courtyard و Silkscreen: اطمینان از وجود لایههای کمکی برای جلوگیری از تداخل قطعات
قطعات پرکاربرد در طراحی برد
برخی قطعات در اکثر پروژههای الکترونیکی استفاده میشوند. فایلهای این قطعات در 3D Footprint با بالاترین اولویت آمادهسازی شدهاند:
- میکروکنترلر STM32: سری F1، F4، G0، G4 و H7
- ESP32 و ESP8266: برای پروژههای IoT
- آیسی تغذیه: LM7805، AMS1117، MP2307، XL4016
- درایور موتور: L298N، TB6612، DRV8825، A4988
- آیسی ارتباطی: MAX232، CH340، FT232، CP2102
- سنسورها: DHT22، DS18B20، MPU6050، BMP280
آموزش رایگان طراحی PCB در 3D Footprint
اگر در حال طراحی برد الکترونیکی هستید، انتخاب فوتپرینت مناسب اولین و مهمترین قدم است. در 3D Footprint مجموعهای از پرکاربردترین فوتپرینتهای آردوینو را میتوانید دانلود کنید هر فایل شامل دیتاشیت کامل و فوتپرینت آماده برای نرمافزارهای طراحی PCB مانند KiCad است.

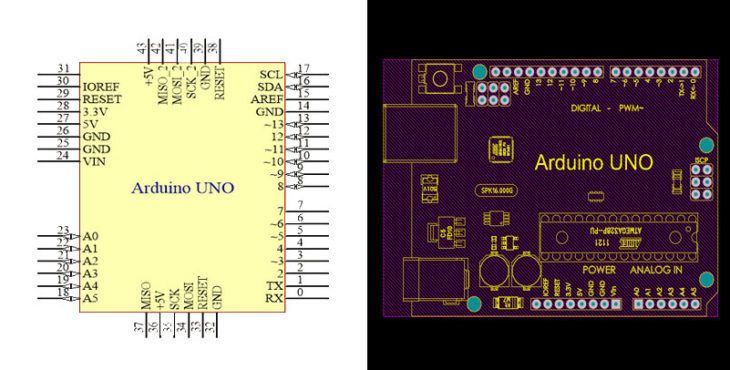

Arduino UNO R3: استانداردترین برد آردوینو برای پروژههای آموزشی و شیلدسازی. فوتپرینت UNO R3 با ۱۴۶ دانلود، پرطرفدارترین فایل مجموعه است و پایهای مطمئن برای طراحی شیلدهای سفارشی فراهم میکند.

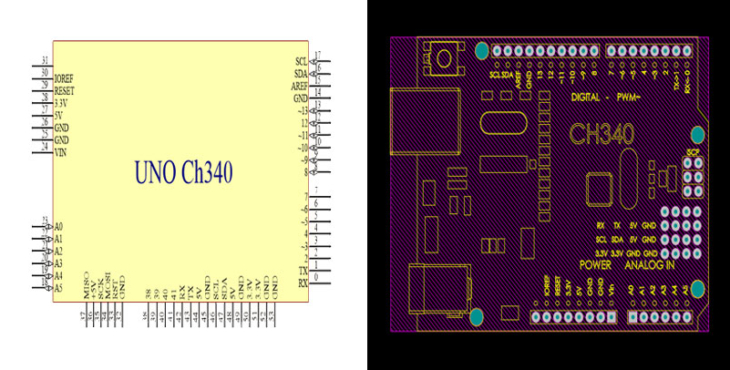

Arduino UNO CH340: نسخهای از UNO با چیپ USB-to-Serial مدل CH340 بهجای ATmega16U2. مناسب پروژههایی که به ارتباط سریال USB نیاز دارند و هزینه کمتری را هدف میگیرند.

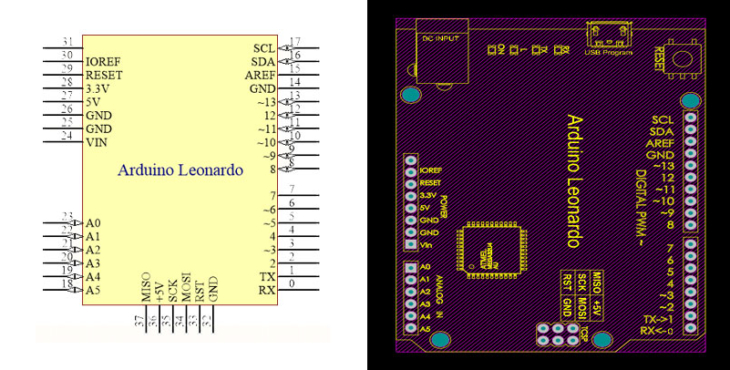

Arduino Leonardo: دارای USB داخلی مبتنی بر ATmega32U4، این برد برای پروژههای HID (مانند شبیهسازی کیبورد و ماوس) ایدهآل است. فوتپرینت Leonardo با ۱۱۶ دانلود، انتخاب محبوب توسعهدهندگان رابط کاربری است.

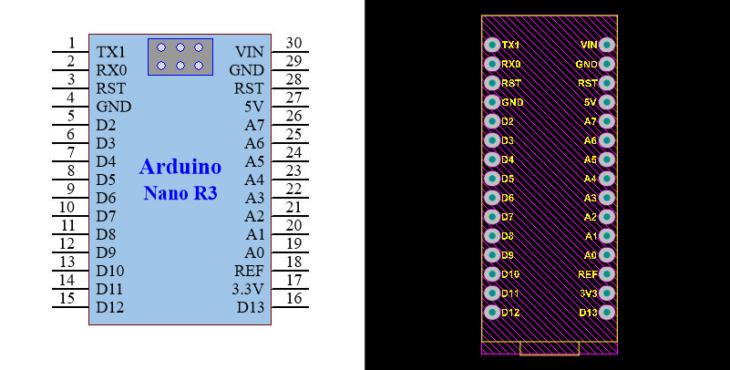

Arduino Nano R3: کوچک، فشرده و قدرتمند. فوتپرینت Nano R3 برای بردهایی که فضای محدود دارند بهترین گزینه است و در پروژههای پوشیدنی و تعبیهشده کاربرد گستردهای دارد.
Arduino Micro: مشابه Leonardo اما در فرمفاکتور کوچکتر. با ۱۱۷ دانلود، این فوتپرینت برای پروژههایی که به USB و ابعاد کم نیاز دارند مناسب است.

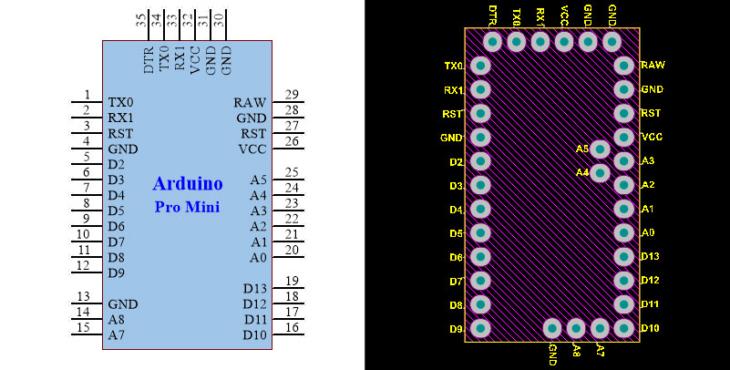

Arduino Pro Mini: سبکترین و کمحجمترین گزینه بدون USB داخلی. با ۱۷۹ دانلود، پرفروشترین فوتپرینت مجموعه است و برای پروژههای باتریمحور و تعبیهشده که مصرف انرژی اهمیت دارد، انتخاب اول طراحان حرفهای است.

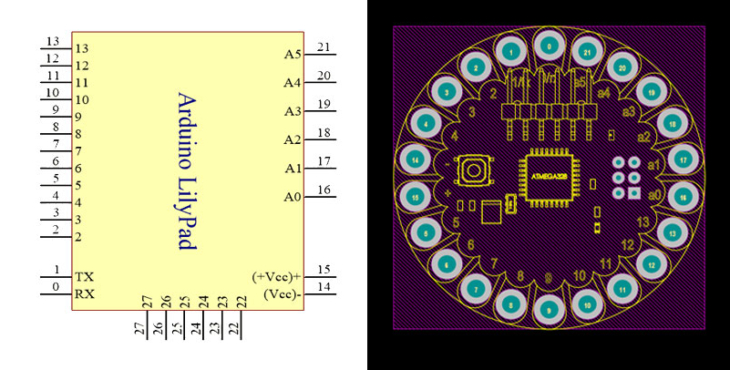

Arduino LilyPad: طراحیشده برای پروژههای پوشیدنی (Wearable). فرم둥گرد و پدهای بزرگ لحیمکاری، نصب روی پارچه را ساده میکند. با ۱۱۵ دانلود، انتخاب ویژه طراحان فشنتک و الکترونیک پوشیدنی است.

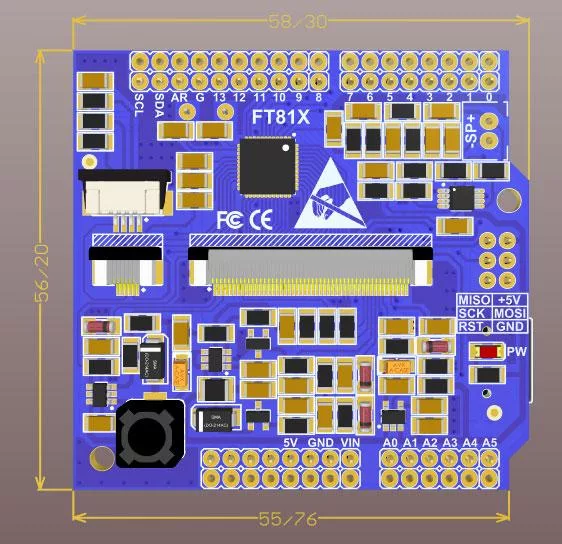

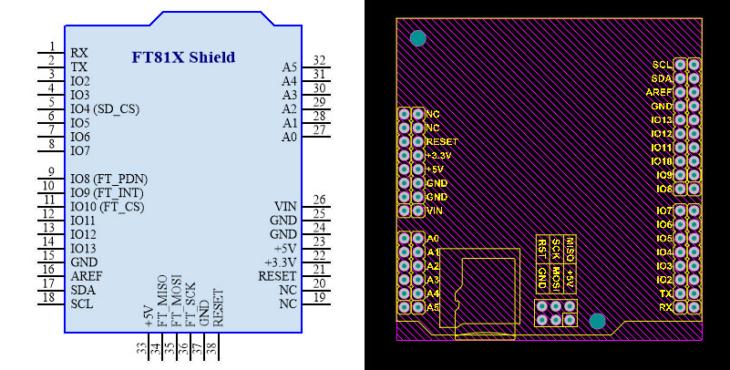

FT81X Shield: شیلد نمایشگر گرافیکی پیشرفته برای آردوینو. با ۱۵۸ دانلود، این فوتپرینت برای پروژههایی که به رابط گرافیکی رنگی نیاز دارند مانند دستگاههای صنعتی و پنلهای کنترل کاربرد دارد.
چطور فایل قطعه مورد نظرم را پیدا کنم؟
اگر قطعهای که دنبالش هستید در سایت نیست، میتوانید از طریق تماس با مشاوران ما ارتباط بگیرید و مشاور رایگان هم دریافت کنید. این رویکرد باعث شده مخزن سایت بهصورت مداوم رشد کند و نیازهای واقعی کاربران را پوشش دهد.
مزایای استفاده از فایلهای 3D Footprint
- رایگان بودن: تمام فایلها بدون هزینه قابل دانلود هستند
- تأییدشده: فایلها با دیتاشیت سازنده تطابق دارند
- آموزش همراه: هر فایل با راهنمای استفاده ارائه میشود
- چند فرمته: سازگار با نرمافزارهای مختلف
- بهروزرسانی مداوم: قطعات جدید بهطور منظم اضافه میشوند
- پشتیبانی فارسی: آموزشها به زبان فارسی و متناسب با نیاز مهندسان ایرانی
اگر در مسیر طراحی برد الکترونیکی هستید، 3D Footprint همراه شماست. از دانلود اولین فایل فوتپرینت تا تکمیل پروژه، تمام ابزارها و آموزشهای لازم اینجا در دسترس است.
