فوت پرینت 7Segment_Mux_CA_P254L3020W1410H730
67,000 تومان
پس از ثبت خرید، فایلها بهصورت دانلود فوری در حساب کاربری شما فعال میشود.
محتوای این محصول:
- PCB Footprint استاندارد مطابق دیتاشیت قطعه
- Schematic Symbol آماده استفاده
- 3D Model دقیق برای بررسی مکانیکی
✅ طراحی دقیق و منطبق با ابعاد فنی
✅ مجموعه کامل برای استفاده در Altium Designer
✅ کاهش زمان ساخت کتابخانه قطعات
این فایلها آماده استفاده در طراحی PCB هستند و فرآیند کتابخانهسازی را سریعتر میکنند.
ضمناً با تهیه پکیج ویژه ما می توانید، مقرون به صرفه عمل کنید و با حداقل هزینه صاحب هزاران شماتیک و فوت پرینت استاندارد شوید.
تاریخ انتشار : 1 بهمن 1397
تاریخ بروزرسانی : 8 آذر 1404
نسخه : 1

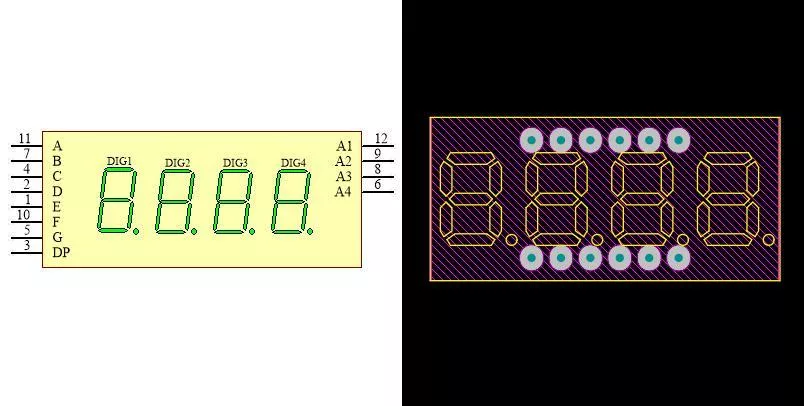

این محصول شامل فایل شماتیک، فوت پرینت و نمای سه بعدی از 7Segment_Mux_CA_P254L3020W1410H730 می باشد. از 7Segment یا نمایشگر هفت قسمتی برای نشان دادن اعداد در ساعتهای دیجیتالی، چراغ راهنما، ماشین حساب، ترازوی دیجیتالی و … استفاده میشود. این قطعه در واقع یک IC است که دارای هفت LED (دیود نورانی) میباشد و روشن یا خاموش بودن این LEDها اعداد را به ما نشان میدهد. سون سگمنت ها به دو نوع کاتد مشترک و آند مشترک تقسیم می شوند. کتابخانه محصول کاملا استاندارد بوده و با نرم افزار آلتیوم دیزاینر سازگاری کامل دارد.
- نام قطعه : سون سگمنت آند مشترک
- ابعاد قطعه : 30.2 در 14.1 میلی متر
- فاصله پایه ها : 2.54 میلی متر
- ارتفاع : 7.3 میلی متر
Part Number: 7Segment Common Anode
Package Size: P254L3020W1410H730
Description: Multiplex 7Segment Display , 4 Digit
