فوت پرینت ماژول ESP32

فوت پرینت ESP32 برای استفاده در طراحی بردهای مبتنی بر ماژول NodeMCU ESP32-S طراحی شده است. این ماژول توسعه بر پایه تراشه ESP32 کار می‌کند و ارتباط WiFi و Bluetooth را در یک برد کوچک در اختیار طراح قرار می‌دهد. وجود مبدل USB به Serial از نوع CP2102، کلیدهای کنترلی روی برد و پشتیبانی از Arduino، MicroPython و Lua باعث شده این ماژول در پروژه‌های اینترنت اشیاء، مانیتورینگ و ارتباطات بی‌سیم بسیار محبوب باشد.

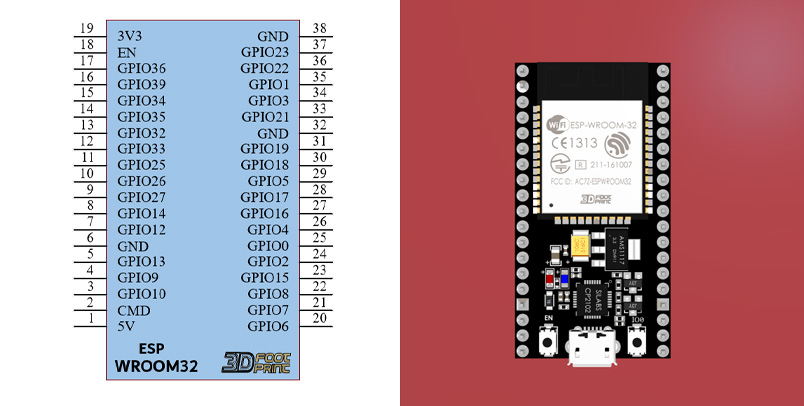

در طراحی PCB باید ابعاد واقعی ماژول، تعداد پایه‌ها و فاصله نصب آن را دقیق در Layout وارد کنی تا هنگام مونتاژ با مشکل مواجه نشوی. این کتابخانه شامل شماتیک و Footprint هماهنگ برای Altium Designer است و روند طراحی برد را سریع‌تر می‌کند. برای مشاهده قطعات مرتبط می‌توانی به
دسته ماژول‌ها
،
ماژول‌های شبکه
و
کتابخانه شماتیک و فوت پرینت ماژول‌ها
مراجعه کنی.

مشخصات فنی فوت پرینت ESP32

نحوه استفاده از فوت پرینت ESP32 در Altium Designer

بعد از اضافه کردن کتابخانه به پروژه، قطعه ESP32 را در شماتیک قرار بده و سپس با استفاده از گزینه Update PCB آن را به برد منتقل کن. بهتر است محل قرارگیری ماژول را طوری انتخاب کنی که دسترسی به کانکتور USB و کلیدهای روی برد حفظ شود. همچنین قبل از تولید فایل Gerber مدل سه‌بعدی قطعه را بررسی کن تا از عدم تداخل مکانیکی اطمینان داشته باشی.

نکات مهم در طراحی Footprint ماژول ESP32

• ناحیه آنتن ماژول را از پلن زمین و قطعات فلزی دور نگه دار.
• برای پایه‌های تغذیه مسیر پهن طراحی کن تا افت ولتاژ کاهش پیدا کند.
• در اطراف ماژول فضای مناسب برای اتصال کابل USB در نظر بگیر.
• قبل از نهایی کردن برد، موقعیت کلیدهای روی ماژول را در نمای سه‌بعدی بررسی کن.

خطاهای رایج در طراحی فوت پرینت ESP32

• اشتباه در ترتیب پین‌ها هنگام طراحی شماتیک
• در نظر نگرفتن ابعاد واقعی برد ماژول
• قرار دادن قطعات نزدیک ناحیه آنتن
• بررسی نکردن مدل سه‌بعدی قبل از تولید PCB

کاربرد فوت پرینت ESP32 در پروژه‌های واقعی

طراحان الکترونیک از فوت پرینت ESP32 در پروژه‌های خانه هوشمند، سیستم‌های مانیتورینگ، گیت‌وی‌های وای‌فای، دیتالاگرهای شبکه و کنترل تجهیزات صنعتی استفاده می‌کنند. این ماژول توان پردازشی مناسب، ارتباط بی‌سیم پایدار و منابع نرم‌افزاری گسترده را در اختیار توسعه‌دهندگان قرار می‌دهد.

سوالات متداول درباره فوت پرینت ESP32

ماژول NodeMCU ESP32 چه مزیتی نسبت به بردهای معمولی دارد؟

این ماژول امکانات WiFi و Bluetooth را همراه با رگولاتور تغذیه، مبدل USB و برد آماده در اختیار طراح قرار می‌دهد و توسعه پروژه را ساده‌تر می‌کند.

آیا این فوت پرینت ESP32 با Altium Designer سازگار است؟

بله، این کتابخانه شامل شماتیک و فوت پرینت استاندارد است و بدون مشکل در Altium Designer استفاده می‌شود.

در طراحی PCB برای ESP32 باید به چه نکته‌ای توجه کرد؟

مهم‌ترین نکته در طراحی برد، آزاد نگه داشتن ناحیه آنتن و رعایت فاصله مناسب از پلن زمین و قطعات فلزی است.

آیا این ماژول برای پروژه‌های اینترنت اشیاء مناسب است؟

بله، ESP32 به دلیل توان پردازشی مناسب و ارتباط WiFi و Bluetooth یکی از بهترین گزینه‌ها برای پروژه‌های IoT محسوب می‌شود.

وجود تراشه CP2102 روی برد چه کاربردی دارد؟

این تراشه ارتباط USB به Serial را فراهم می‌کند و پروگرام و دیباگ ماژول را ساده‌تر می‌کند.

جمع‌بندی فوت پرینت ESP32

اگر در طراحی بردهای اینترنت اشیاء از ماژول ESP32 استفاده می‌کنی، داشتن یک کتابخانه دقیق و استاندارد اهمیت زیادی دارد. این فوت پرینت و شماتیک روند طراحی را سریع‌تر می‌کند، خطاهای جانمایی را کاهش می‌دهد و طراحی PCB در Altium Designer را حرفه‌ای‌تر می‌کند.

برای استفاده از این کتابخانه در پروژه‌های خود می‌توانی آن را دانلود کنی و به Library طراحی خود اضافه کنی.
