هنگام طراحی بردی که به درگاه USB نیاز دارد، انتخاب فوت‌پرینت
مناسب کانکتور اهمیت زیادی دارد. کانکتورهایی که همگی با نام
USB Type-C یا Micro USB شناخته می‌شوند، لزوماً ابعاد،
تعداد پایه‌ها و الگوی نصب یکسانی ندارند.

کتابخانه آلتیوم USB مجموعه‌ای از فایل‌های
CAD مربوط به مدل‌های موجود در این پکیج است. با بررسی
فهرست کانکتورها می‌توانید مدل مناسب سوکت موردنظر
پروژه خود را برای طراحی شماتیک و PCB انتخاب کنید.

این محصول یک پکیج فایل طراحی دانلودی است،
نه مجموعه‌ای از سوکت‌ها و کانکتورهای فیزیکی USB.
پیش از دریافت، شماره مدل کانکتورها و نوع فایل ارائه‌شده
برای هر مدل را در مشخصات محصول بررسی کنید.

کتابخانه کانکتور USB در آلتیوم چه کاربردی دارد؟

در طراحی شماتیک، Symbol کانکتور برای نمایش پایه‌ها
و تعریف اتصال‌های آن استفاده می‌شود. در طراحی PCB،
Footprint محل و شماره Padهای سیگنال، پایه‌های نگهدارنده
و محدوده نصب کانکتور را مشخص می‌کند.

در صورت وجود مدل سه‌بعدی برای کانکتور انتخاب‌شده،
می‌توان از آن برای بررسی ارتفاع سوکت، موقعیت دهانه
اتصال و تناسب جانمایی آن با لبه برد یا محفظه دستگاه
استفاده کرد. مدل سه‌بعدی جایگزین Footprint نیست.

تفاوت شماتیک، فوت‌پرینت و مدل سه‌بعدی سوکت USB

چه مدل‌هایی در پکیج کتابخانه USB وجود دارند؟

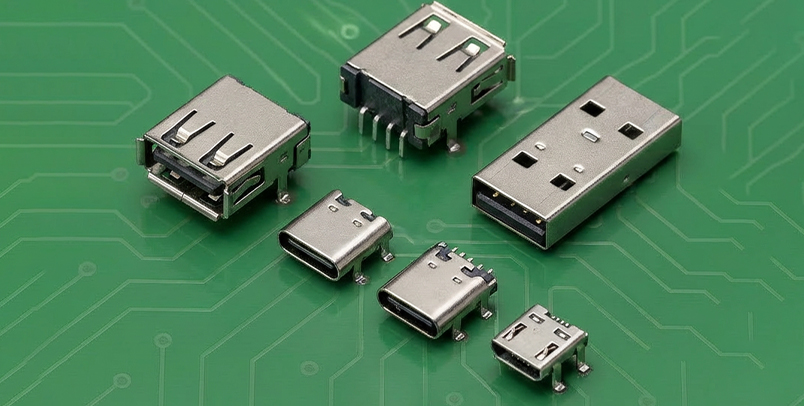

کانکتورهای USB در شکل‌ها و روش‌های نصب متفاوتی
عرضه می‌شوند. برای انتخاب فایل مناسب، نام عمومی
کانکتور کافی نیست؛ شماره مدل دقیق و نقشه ابعادی
آن را با محتویات پکیج تطبیق دهید.

پیش از استفاده از فوت‌پرینت USB چه مواردی را بررسی کنیم؟

شماره مدل و ترتیب پایه‌ها

ابتدا شماره مدل کانکتور را بررسی کنید و شماره پایه‌های
Symbol را با شماره Padهای Footprint و مستندات همان مدل
تطبیق دهید. شباهت ظاهری دو سوکت به معنی یکسان‌بودن
آرایش پایه‌ها نیست.

محل پایه‌های نگهدارنده و نوع نصب

در بسیاری از کانکتورها، پایه‌های نگهدارنده یا زبانه‌های
اتصال بدنه نیز بخشی از الگوی نصب هستند. محل این پایه‌ها،
سوراخ‌های احتمالی و ابعاد Padها را با نقشه فنی
همان کانکتور مقایسه کنید.

موقعیت سوکت نسبت به لبه PCB و محفظه

اگر درگاه USB باید از بدنه دستگاه در دسترس باشد،
موقعیت دهانه سوکت، ارتفاع آن و فاصله تا لبه برد
را بررسی کنید. در صورت وجود مدل سه‌بعدی،
از آن برای کنترل تناسب مکانیکی با محفظه کمک بگیرید.

ملاحظات مسیرکشی و طراحی الکتریکی

انتخاب Footprint صحیح فقط یکی از مراحل طراحی
رابط USB است. مسیرکشی سیگنال‌ها، اتصال شیلد،
حفاظت الکتریکی و الزامات مربوط به نسخه و
کاربرد رابط USB باید جداگانه بررسی شوند.
وجود یک کتابخانه آماده، عملکرد یا انطباق
الکتریکی طراحی نهایی را تضمین نمی‌کند.

آموزش استفاده از کتابخانه USB در آلتیوم

پس از انتخاب مدل مناسب، Symbol کانکتور را در شماتیک
قرار دهید و ارتباط آن با Footprint را بررسی کنید.
برای آشنایی با مراحل طراحی شماتیک و PCB،
می‌توانید آموزش‌های

آکادمی آلتیوم 3D Footprint

را دنبال کنید.

جمع‌بندی

کتابخانه آلتیوم کانکتورهای USB
برای دسترسی به فایل‌های CAD مدل‌های موجود در این
پکیج ارائه شده است. پیش از دریافت، فهرست کانکتورها
و نوع فایل هر مدل را بررسی کنید و پیش از نهایی‌کردن
PCB، ابعاد، آرایش پایه‌ها و محل نصب سوکت را با
قطعه واقعی تطبیق دهید.
