نام ماژول بهتنهایی کافی نیست. محل پایهها، فاصله
هدرها، ابعاد برد ماژول و موقعیت سوراخهای نصب
باید با نسخه سختافزاری قطعهای که قرار است
در پروژه استفاده شود مطابقت داشته باشد.
کتابخانه آلتیوم ماژولهای الکترونیکی
مجموعهای از فایلهای CAD مربوط به مدلهای موجود
در این پکیج است. این مجموعه برای طراحانی ارائه
شده که میخواهند ماژول موردنظر خود را در شماتیک
معرفی کنند و محل اتصال یا نصب آن را روی PCB
اصلی در نظر بگیرند.
این محصول یک پکیج فایل طراحی دانلودی
است و شامل ماژول الکترونیکی فیزیکی نمیشود.
پیش از دریافت، فهرست مدلها و نوع فایل ارائهشده
برای هر ماژول را بررسی کنید.
کتابخانه ماژولهای الکترونیکی در آلتیوم چه کاربردی دارد؟
در طراحی شماتیک، Symbol ماژول برای نمایش پایههای
ارتباطی، تغذیه و سایر اتصالهای موردنیاز آن
استفاده میشود. در طراحی PCB نیز Footprint
محل اتصال پایهها یا کانکتورها و هندسه نصب
ماژول روی برد اصلی را مشخص میکند.
فوتپرینت یک ماژول آماده با فوتپرینت قطعات
تشکیلدهنده آن یکسان نیست. برای مثال، اگر قرار
است ماژول از طریق هدر پین روی برد اصلی نصب شود،
فاصله ردیف هدرها و موقعیت آنها نسبت به بدنه
ماژول باید در طراحی لحاظ شود.

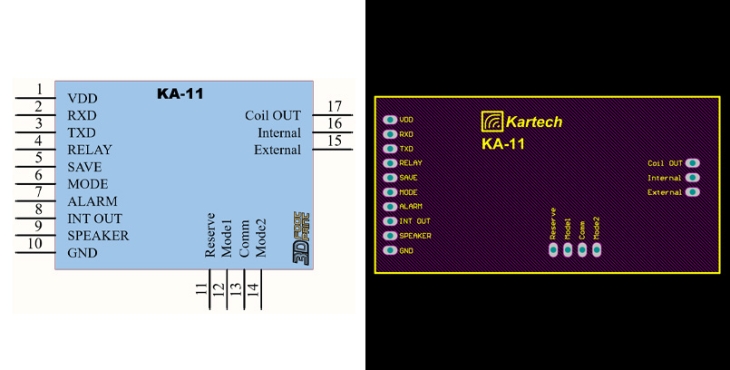

تفاوت شماتیک و فوتپرینت ماژول چیست؟
| نوع فایل | کاربرد در طراحی |
|---|---|
| Symbol یا نماد شماتیک | نمایش پایهها و اتصالهای ماژول در نقشه مدار |
| Footprint | تعیین محل Padها یا سوراخهای اتصال، فاصله هدرها و هندسه نصب ماژول روی PCB اصلی |
اگر برای بعضی مدلهای موجود در پکیج، فایل سهبعدی
نیز ارائه شده باشد، میتوان از آن برای بررسی
ارتفاع ماژول، موقعیت قطعات برجسته و فضای
موردنیاز داخل محفظه استفاده کرد. وجود چنین
فایلی باید برای هر مدل در فهرست محتویات
محصول مشخص شود.
چگونه فایل مناسب ماژول پروژه را انتخاب کنیم؟
۱. مدل و نسخه سختافزاری ماژول
ابتدا نام دقیق ماژول و در صورت وجود، نسخه
سختافزاری برد را بررسی کنید. دو برد با نام
عمومی یکسان ممکن است در محل پایهها، ابعاد
یا چینش کانکتورها تفاوت داشته باشند.
۲. آرایش پایهها و محل اتصال
شماره و نام پایههای Symbol را با اتصالهای
ماژول واقعی تطبیق دهید. سپس محل Padها،
فاصله هدرها و نوع اتصال ماژول به PCB اصلی
را بررسی کنید.
۳. ابعاد برد و فضای نصب
طول و عرض برد ماژول، موقعیت سوراخهای نصب
و فضای موردنیاز برای کانکتورها یا قطعات
برجسته را در جانمایی در نظر بگیرید.
اگر ماژول روی هدر نصب میشود، فاصله عمودی
آن از برد اصلی نیز میتواند مهم باشد.
آموزش استفاده از کتابخانه ماژول در آلتیوم
پس از انتخاب مدل مناسب، Symbol ماژول را
در شماتیک قرار دهید و ارتباط آن با Footprint
را بررسی کنید. برای آشنایی با مراحل طراحی
شماتیک و PCB میتوانید به آکادمی آلتیوم 3D Footprint مراجعه کنید.
دریافت کتابخانه آلتیوم ماژولهای الکترونیکی
اگر برای طراحی PCB اصلی به فایل CAD ماژول
موردنظر خود نیاز دارید، ابتدا فهرست مدلهای
موجود و نوع فایل هر مدل را بررسی کنید.
پس از اطمینان از تطابق نسخه ماژول با نیاز
پروژه، میتوانید این پکیج را از همین صفحه
تهیه کنید.
