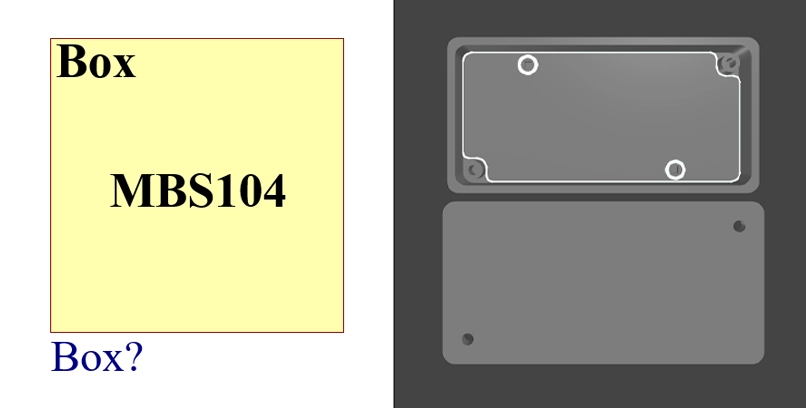

فوت پرینت 3بعدی باکس MBS104

در طراحی پروژه‌های الکترونیک صنعتی، جانمایی دقیق برد داخل کیس یکی از چالش‌های اصلی است. به همین دلیل، استفاده از فوت پرینت MBS104 در محیط Altium Designer به شما اجازه می‌دهد تا پیش از تولید، محدودیت‌های مکانیکی برد را بررسی کرده و از تداخل قطعات با بدنه باکس جلوگیری کنید.

بسیاری از طراحان PCB به دلیل عدم دسترسی به مدل سه‌بعدی استاندارد، با مشکل عدم قرارگیری برد در باکس مواجه می‌شوند. علاوه بر این، با بهره‌گیری از این فوت پرینت و مدل سه‌بعدی دقیق، می‌توانید جانمایی کانکتورها و ارتفاع قطعات را در محیط سه بعدی آلتیوم کنترل کنید تا پروژه در مرحله مونتاژ بدون نقص اجرا شود.

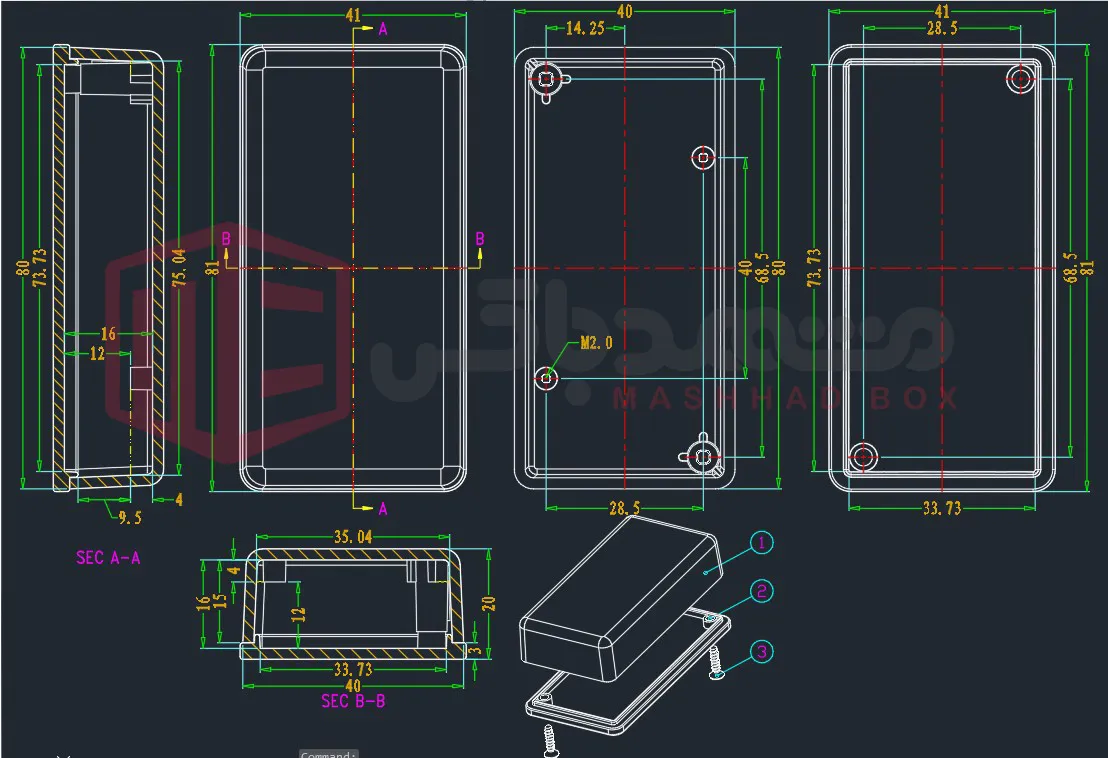

مشخصه فنی	اطلاعات محصول
وزن	23 گرم
ابعاد کلی	81 × 41 × 20 میلی‌متر
جنس بدنه	پلاستیک ABS
ابعاد تقریبی برد قابل نصب	75 × 35 میلی‌متر
نوع برد پیشنهادی	بردهای کنترلی مستطیلی

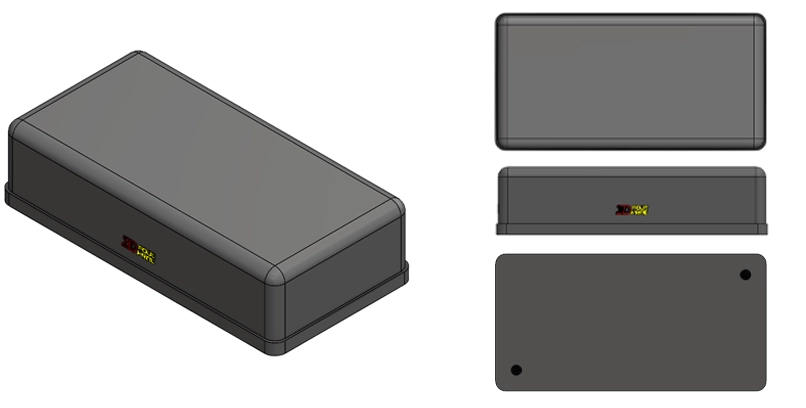

چرا مدل سه‌بعدی در طراحی PCB ضروری است؟

در پروژه‌های حرفه‌ای، تنها طراحی شماتیک و PCB Layout کافی نیست. در واقع استفاده از مدل‌های سه‌بعدی در Altium Designer به شما امکان می‌دهد تا شبیه‌سازی مکانیکی پروژه را انجام دهید. بنابراین با جایگذاری قطعات و مدل باکس، می‌توانید فواصل ایمنی را بررسی کنید و از تداخل فیزیکی در حین بستن درب باکس جلوگیری نمایید.

نکات حرفه‌ای و خطاهای رایج

خطای رایج: در نظر نگرفتن تلرانس باکس؛ چرا که همیشه باید 0.5 میلی‌متر فاصله بین لبه برد و دیواره باکس در نظر بگیرید.
نکته طراحی: برای بردهای داخل باکس MBS104، محل قرارگیری کانکتورها را به‌طور دقیق مطابق با فضای باز باکس تنظیم کنید.
نکته فنی: همچنین حتماً ارتفاع قطعات بلند مانند خازن‌های الکترولیتی را قبل از طراحی نهایی کنترل کنید.

جمع‌بندی تخصصی

استفاده از مدل سه‌بعدی و فوت پرینت استاندارد، تضمین‌کننده کیفیت نهایی محصول شماست. در نتیجه با بهره‌گیری از منابع سایت ما، می‌توانید طراحی‌های خود را به سطح استانداردهای صنعتی برسانید و از خطاهای پرهزینه مونتاژ جلوگیری کنید.

مشاهده محصولات مشابه در دسته‌بندی باکس

دریافت پکیج جامع باکس‌های صنعتی

آکادمی آموزش تخصصی Altium Designer

سوالات متداول

ابعاد دقیق برد قابل نصب در MBS104 چقدر است؟

ابعاد حدود 75 × 35 میلی‌متر است که با در نظر گرفتن تلرانس، فضای مناسبی برای بردهای کنترلی ارائه می‌دهد.

آیا مدل سه‌بعدی در تمامی نسخه‌های آلتیوم کار می‌کند؟

بله، فایل‌ها با استانداردهای رایج طراحی شده‌اند و در نتیجه در تمامی نسخه‌های Altium Designer قابل استفاده هستند.

چگونه تداخل قطعات را در آلتیوم بررسی کنیم؟

در نهایت با استفاده از نمای 3D و ابزارهای تشخیص تداخل در بخش PCB Layout، می‌توان برخورد برد با بدنه باکس را تشخیص داد.
