فوت پرینت 3بعدی باکس MBS75

طراحان صنعتی در پروژه‌های خود، همیشه با چالش فضای محدود داخل کیس روبرو هستند. در واقع، استفاده از فوت پرینت 3بعدی باکس MBS75 در نرم‌افزار Altium Designer به شما کمک می‌کند تا پیش از سفارش نهایی PCB، جایگیری دقیق قطعات را بررسی کنید. به همین علت، طراحان حرفه‌ای با این اقدام از تداخل‌های فیزیکی جلوگیری می‌کنند، چرا که این مدل سه‌بعدی، شبیه‌سازی دقیق شرایط واقعی را برای مهندسان فراهم می‌آورد.

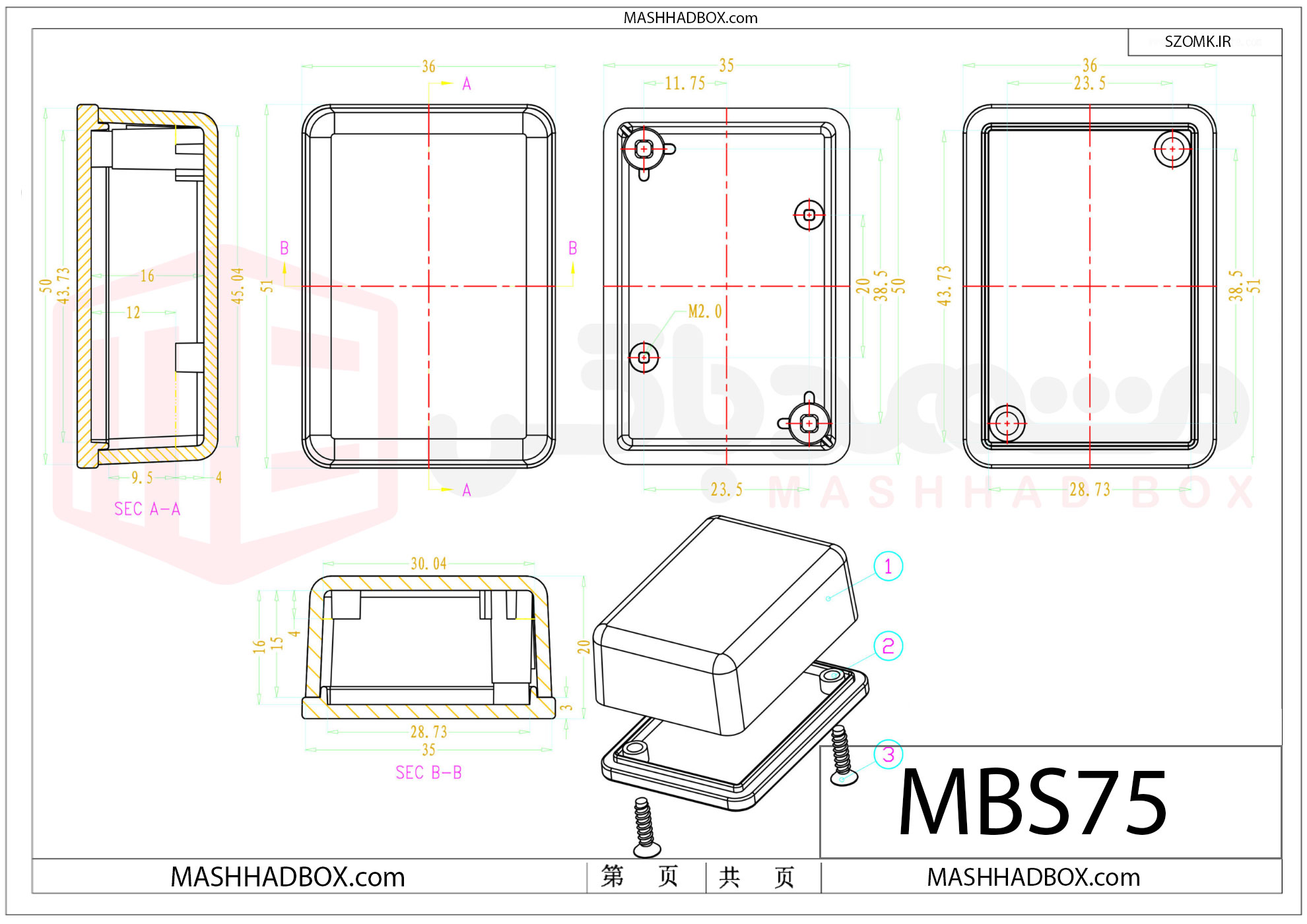

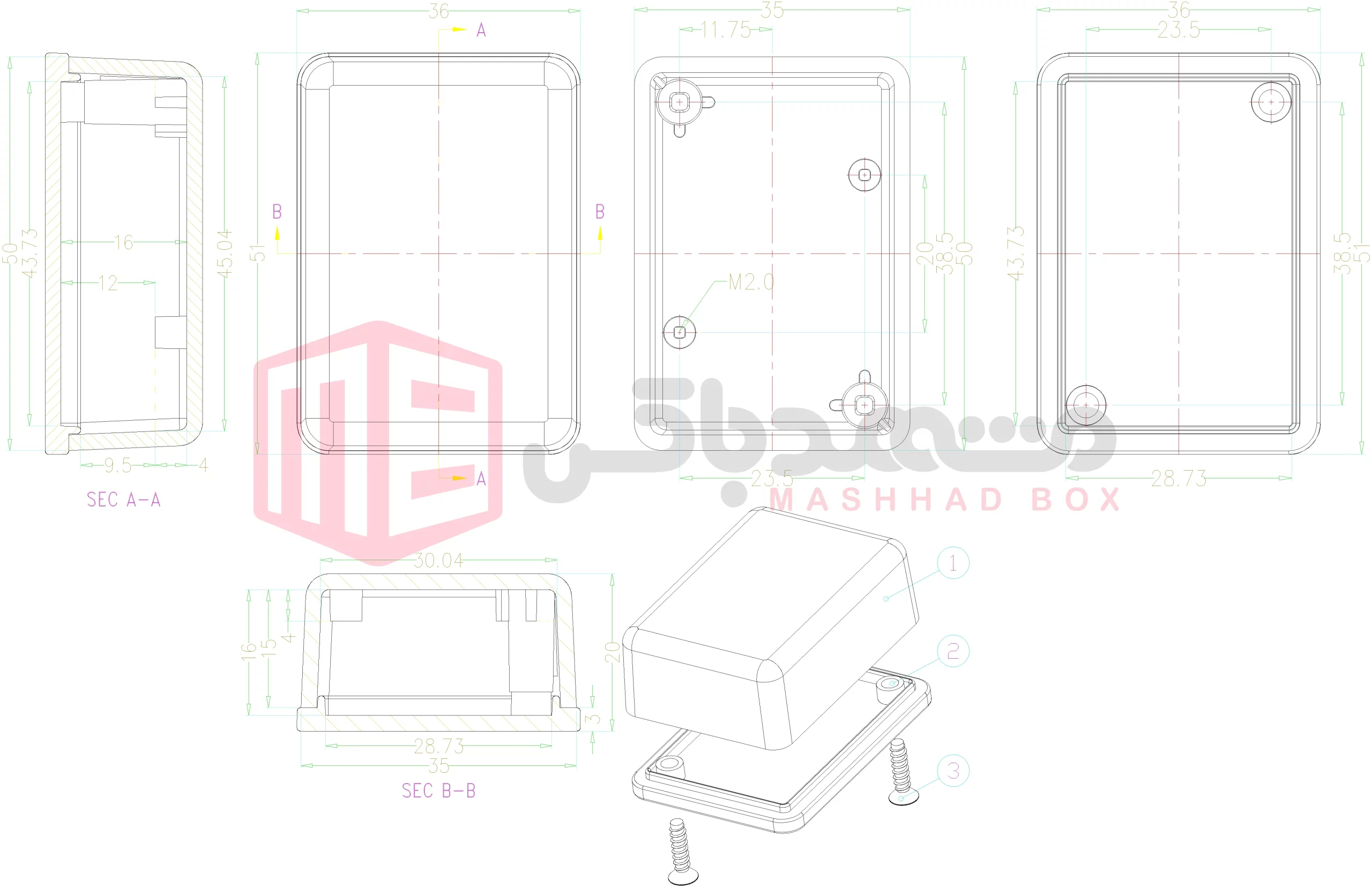

مشخصات فنی و ابعادی باکس MBS75

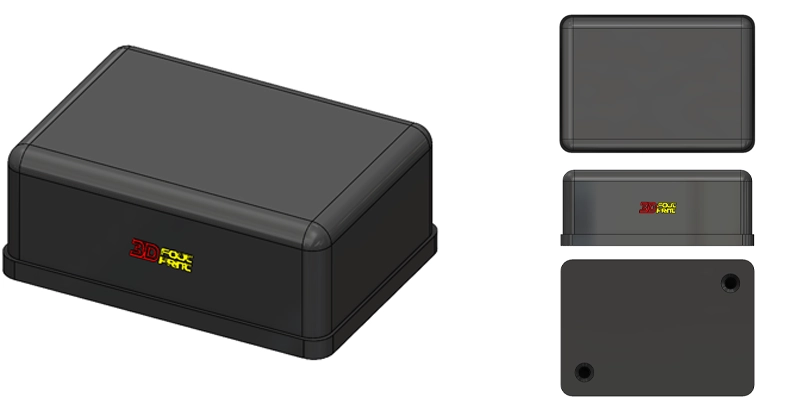

اهمیت مدل سه‌بعدی MBS75 در طراحی صنعتی

هنگامی که شما یک PCB Layout پیچیده را در آلتیوم طراحی می‌کنید، تنها بررسی شماتیک کافی نیست. مدل سه‌بعدی باکس MBS75 ابزاری است که فضای خالی را به شکلی ملموس نمایش می‌دهد. بنابراین، شما می‌توانید موقعیت کانکتورهای ورودی/خروجی را دقیقاً منطبق بر شیارهای باکس تنظیم کنید. به علاوه، این سطح از دقت، در پروژه‌هایی که محدودیت فضا دارند، یک مزیت رقابتی بزرگ برای شما محسوب می‌شود.

نکات حرفه‌ای برای پیاده‌سازی در Altium

• مدل را در لایه Mechanical قرار دهید؛ چون این کار مدیریت لایه‌ها را در فایل نهایی مرتب می‌کند.
• قابلیت Clearance Rule را در آلتیوم فعال کنید؛ در نتیجه، سیستم تداخل فیزیکی برد با بدنه ABS را قبل از خروجی نهایی شناسایی می‌کند.
• محل سوراخ‌های پیچ را با دقت مشخص کنید؛ چرا که تلرانس اشتباه در این بخش، مونتاژ نهایی را با مشکل جدی روبرو می‌کند.

خطاهای رایج در طراحی PCB برای باکس‌ها

بسیاری از طراحان به دلیل عدم استفاده از مدل سه‌بعدی، قطعاتی مانند خازن‌های الکترولیتی بزرگ یا ترمینال‌های بلند را در جای نامناسب قرار می‌دهند. در نتیجه، درب باکس بسته نمی‌شود. علاوه بر این، اگر شما ضخامت دیواره‌های باکس را نادیده بگیرید، کانکتورها با لبه‌های داخلی کیس برخورد می‌کنند؛ به همین دلیل، همیشه قبل از تولید، تست 3D View را انجام دهید.

جمع‌بندی تخصصی

استفاده از فوت پرینت 3بعدی باکس MBS75 استانداردی است که هر طراح حرفه‌ای باید در کتابخانه قطعات خود رعایت کند. در نهایت، اگر می‌خواهید دانش خود را در طراحی PCB ارتقا دهید، می‌توانید از منابع آموزشی ما استفاده کنید.

مشاهده دسته‌بندی کامل باکس‌ها

دریافت پکیج جامع باکس و جعبه

آکادمی آموزش تخصصی آلتیوم

سوالات متداول (FAQ)

آیا این مدل با تمامی نسخه‌های آلتیوم سازگار است؟

بله، تمامی مدل‌ها با فرمت استاندارد Step ارائه شده‌اند و به همین دلیل در تمامی نسخه‌های Altium Designer بدون مشکل باز می‌شوند.

آیا ابعاد ذکر شده برای طراحی PCB دقیق است؟

بله، تیم فنی ما ابعاد را بر اساس استانداردهای صنعتی و فضای مفید داخلی کیس محاسبه کرده است.

چگونه تداخل قطعات را بررسی کنم؟

به‌سادگی از محیط 3D View در آلتیوم استفاده کنید و با ابزار اندازه‌گیری، فاصله برد تا دیواره‌ها را چک نمایید.

آیا امکان ویرایش مدل سه‌بعدی وجود دارد؟

بله، شما می‌توانید در محیط آلتیوم تغییرات لازم را روی نحوه قرارگیری مدل اعمال کنید.

چرا استفاده از فوت پرینت سه بعدی مهم است؟

زیرا این کار از دوباره‌کاری و اصلاحات سخت‌افزاری پرهزینه در خط تولید جلوگیری می‌کند.
