فوت پرینت STM32F407VET6 برای Altium Designer
استفاده از فوت پرینت STM32F407VET6 استاندارد، اولین قدم برای طراحی یک برد صنعتی بدون خطا است. میکروکنترلر STM32F407VET6 به دلیل قدرت پردازشی بالا در بسیاری از پروژه‌های پیشرفته الکترونیک استفاده می‌شود. بنابراین شما برای پیاده‌سازی PCB Layout حرفه‌ای، به یک Library دقیق شامل Symbol و 3D Model نیاز دارید.
ما این کتابخانه را دقیقاً بر اساس ابعاد فیزیکی پکیج LQFP-100 طراحی کرده‌ایم. در نتیجه تمامی فاصله‌ها و ابعاد پدها با استانداردهای تولید انطباق کامل دارند. شما می‌توانید این فایل را به سادگی در Altium Designer فراخوانی کنید. این کار سرعت فرآیند طراحی و دقت نهایی پروژه شما را به شدت افزایش می‌دهد.
برای دسترسی به سایر قطعات، به
بخش آی‌سی‌ها
و
دسته میکروکنترلرها
مراجعه کنید. همچنین لیست کامل پکیج‌ها در بخش
پکیج میکروکنترلر
در دسترس شما قرار دارد.

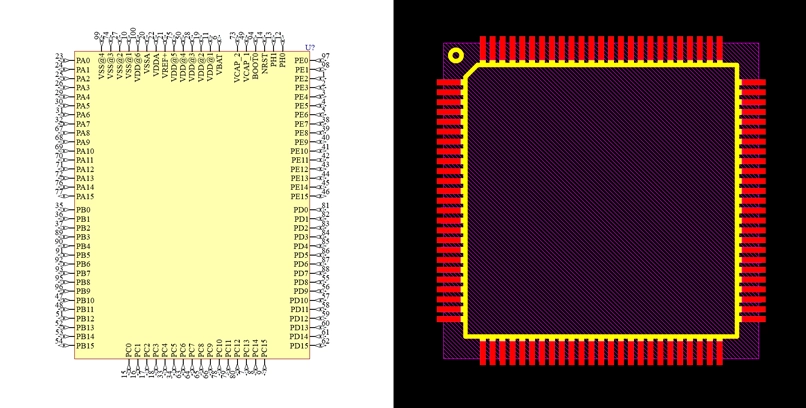

جدول مشخصات فنی فوت پرینت STM32F407VET6
| پارامتر فنی | مقدار دقیق / استاندارد |
| نام میکروکنترلر | STM32F407VET6 |
| نوع پکیج قطعه | LQFP-100 |
| تعداد پایه‌ها | 100 Pin |
| هسته پردازنده | ARM Cortex-M4 |
| Pitch (فاصله پایه‌ها) | 0.50 mm |
| Pad Width (عرض پد) | 0.30 mm |
| Pad Length (طول پد) | 1.45 mm |
| Courtyard Clearance | 0.25 mm |
روش استفاده در Altium Designer
ابتدا فایل لایبرری را در نرم‌افزار ایمپورت کنید. سپس نماد شماتیک را در صفحه طراحی قرار دهید و فوت‌پرینت را به آن متصل کنید. در این مرحله باید فایل 3D Model را برای بررسی تداخل‌های مکانیکی لود کنید. در نهایت با انتقال پروژه به محیط برد مدار چاپی، قطعه را طبق استانداردهای Design Rule جانمایی کنید.
نکات حرفه‌ای در طراحی PCB
- خازن‌های دکوپلاژ را در کمترین فاصله ممکن نسبت به پایه‌های تغذیه قرار دهید.
- یک پلی‌گان زمین یکپارچه زیر تراشه ایجاد کنید تا نویز سیستم کاهش یابد.
- مسیرهای کریستال خارجی را کوتاه و بدون استفاده از ویا طراحی کنید.
- فاصله ایمن بین ترک‌های حساس و خطوط تغذیه را همیشه رعایت کنید.
خطاهای رایج طراحی فوت‌پرینت
- تنظیم اشتباه ابعاد پدها که باعث ایجاد اتصال کوتاه در زمان لحیم‌کاری می‌شود.
- فراموش کردن علامت Pin 1 روی لایه سیلک که مونتاژ را با خطا مواجه می‌کند.
- عدم رعایت فاصله Courtyard که باعث تداخل فیزیکی با قطعات مجاور می‌شود.
- استفاده نکردن از مدل سه بعدی برای بررسی ارتفاع بدنه قطعه در باکس.
کاربرد در پروژه‌های صنعتی
مهندسان از این تراشه در ساخت سیستم‌های اتوماسیون، مادربردهای پیشرفته و دستگاه‌های مانیتورینگ استفاده می‌کنند. به همین دلیل داشتن فوت پرینت STM32F407VET6 با ابعاد دقیق، از ضررهای مالی ناشی از اشتباه در تولید PCB جلوگیری می‌کند.
سوالات متداول
آیا مدل سه بعدی این قطعه دقیق است؟
بله، مدل سه‌بعدی با فرمت STEP و منطبق بر ابعاد واقعی بدنه تراشه طراحی شده است.
این فوت‌پرینت در کدام نسخه آلتیوم باز می‌شود؟
این فایل با تمامی نسخه‌های Altium Designer سازگاری کامل دارد.
آیا ابعاد پدها برای مونتاژ دستی مناسب است؟
بله، طول پدها را به گونه‌ای در نظر گرفته‌ایم که لحیم‌کاری با هویه و خمیر قلع به راحتی انجام شود.
پکیج این قطعه دقیقاً چیست؟
این فوت‌پرینت برای پکیج استاندارد LQFP-100 (100 پایه) طراحی شده است.
چگونه لایبرری را نصب کنیم؟
کافیست فایل IntLib یا PcbLib را در پنل Components نرم‌افزار آلتیوم نصب کنید.
جمع‌بندی
دقت در انتخاب کتابخانه قطعات، کیفیت محصول نهایی شما را تضمین می‌کند. این مجموعه کامل به شما اجازه می‌دهد تا بدون دغدغه فنی، بر روی منطق مدار خود تمرکز کنید و یک طراحی حرفه‌ای ارائه دهید.
