فوت پرینت ULN2803LW
47,000 تومان
پس از ثبت خرید، فایلها بهصورت دانلود فوری در حساب کاربری شما فعال میشود.
محتوای این محصول:
- PCB Footprint استاندارد مطابق دیتاشیت قطعه
- Schematic Symbol آماده استفاده
- 3D Model دقیق برای بررسی مکانیکی
✅ طراحی دقیق و منطبق با ابعاد فنی
✅ مجموعه کامل برای استفاده در Altium Designer
✅ کاهش زمان ساخت کتابخانه قطعات
این فایلها آماده استفاده در طراحی PCB هستند و فرآیند کتابخانهسازی را سریعتر میکنند.
ضمناً با تهیه پکیج ویژه ما می توانید، مقرون به صرفه عمل کنید و با حداقل هزینه صاحب هزاران شماتیک و فوت پرینت استاندارد شوید.
تاریخ انتشار : 19 خرداد 1398
تاریخ بروزرسانی : 8 آذر 1404
نسخه : 1

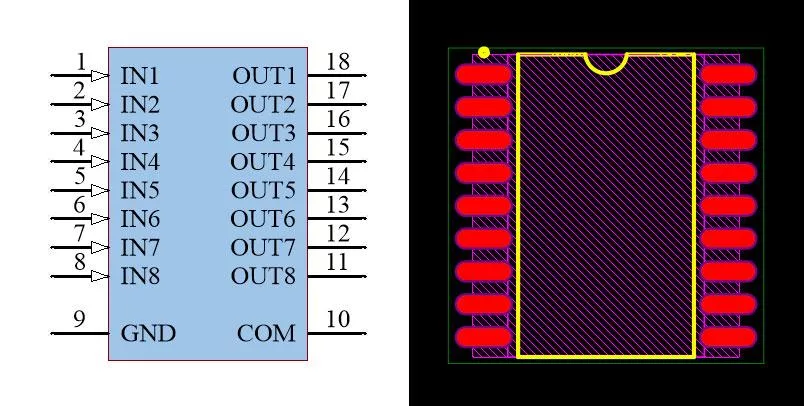

این محصول شامل فایل شماتیک، فوت پرینت و نمای سه بعدی از ایسی ULN2803LW می باشد. این آیسی بافر دارای 8 زوج دارلینگتون کلکتور باز با آرایش امیتر مشترک است که برای تقویت جریان استفاده می شود. هر یک از 8 کانال بافر می تواند حداکثر تا 500 میلی آمپر جریان را از خود عبور دهد. کتابخانه محصول کاملا استاندارد بوده و با نرم افزار آلتیوم دیزاینر سازگاری کامل دارد.
- نام قطعه : ایسی ULN2803LW
- کاربرد : راه اندازی رله ها، موتورهای DC، نمایشگرهای LED و …
- پکیج : SOIC-18N
Part Number: ULN2803LW
Dimensions: SOIC127P1030X265-18N
Description: 8CH Darlington Sink Driver
