فوت پرینت ماژول VL53L0X

فوت پرینت VL53L0X برای طراحی دقیق ماژول فاصله‌سنج لیزری Time‑of‑Flight در PCB Layout کاربرد دارد. سنسور VL53L0X فاصله را تا ۲ متر با دقت بالا اندازه‌گیری می‌کند و از طریق پروتکل I²C با میکروکنترلر ارتباط برقرار می‌کند. این ماژول ابعاد کوچک و مصرف توان پایینی دارد و در پروژه‌های رباتیک، سیستم‌های هوشمند و تجهیزات اندازه‌گیری دیجیتال عملکرد پایداری ارائه می‌دهد. اگر در Altium Designer برد اختصاصی طراحی می‌کنی، باید فاصله پایه‌ها، ابعاد مکانیکی و محل نصب ماژول را دقیق تعریف کنی تا مونتاژ بدون خطا انجام شود.

این Library بر اساس ابعاد واقعی ماژول ساخته شده و طراح می‌تواند آن را مستقیماً به پروژه اضافه کند. ساختار پدها، فاصله پایه 2.54mm و محدوده مونتاژ با استانداردهای طراحی PCB هماهنگ است. در نمای 3D Model می‌توانی موقعیت قطعه را بررسی کنی و قبل از تولید، تداخل مکانیکی را کنترل کنی. برای دسترسی به سایر کتابخانه‌ها به بخش
کتابخانه ماژول‌ها
و دسته
ماژول‌های اینترفیس
مراجعه کن. همچنین مجموعه کامل را در
کتابخانه شماتیک و فوت پرینت ماژول‌ها
مشاهده کن.

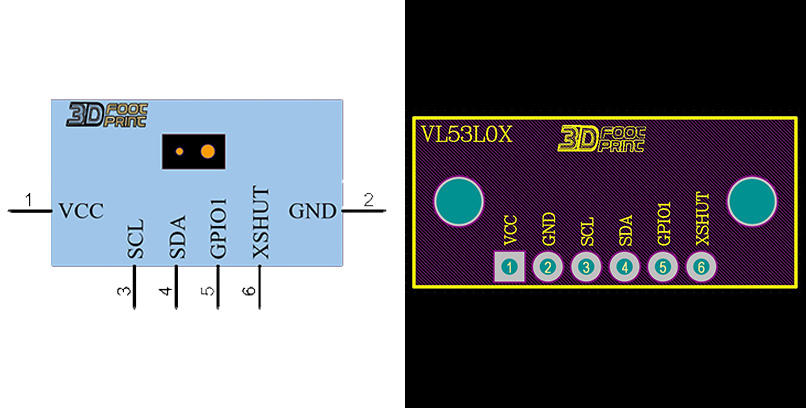

مشخصات فنی Footprint ماژول VL53L0X

استفاده از Footprint ماژول VL53L0X در Altium Designer

فایل Library را به پروژه اضافه کن، قطعه را در شماتیک قرار بده و با دستور Update PCB آن را به PCB Layout منتقل کن. سپس محل قرارگیری سنسور را نزدیک لبه برد تنظیم کن تا میدان دید لیزر محدود نشود. قبل از ارسال فایل تولید، Design Rule را اجرا کن و مدل سه‌بعدی را بررسی کن.

نکات حرفه‌ای طراحی PCB برای ماژول VL53L0X

• در مقابل سنسور فضای آزاد در نظر بگیر تا پرتو لیزر مانع نداشته باشد.
• ترک‌های I²C را کوتاه طراحی کن تا نویز کاهش پیدا کند.
• خازن بای‌پس را نزدیک پایه تغذیه قرار بده.
• محدوده Keepout مکانیکی را در PCB Layout تعریف کن.

خطاهای رایج در طراحی Footprint سنسور VL53L0X

• قرار دادن سنسور پشت قطعات بلند
• عدم رعایت فاصله استاندارد پایه‌ها
• نادیده گرفتن بررسی 3D Model
• استفاده نکردن از Design Rule Check

کاربرد ماژول VL53L0X در پروژه‌های واقعی

طراحان در ربات‌های مسیریاب، سیستم‌های تشخیص مانع، دستگاه‌های اندازه‌گیری صنعتی و تجهیزات هوشمند از فوت پرینت VL53L0X استفاده می‌کنند. این ماژول دقت بالا و پاسخ سریع ارائه می‌دهد و در طراحی بردهای کم‌حجم عملکرد مطمئنی ایجاد می‌کند.

سوالات متداول درباره ماژول VL53L0X

VL53L0X از چه فناوری استفاده می‌کند؟

این سنسور از فناوری Time‑of‑Flight برای اندازه‌گیری فاصله بهره می‌برد.

حداکثر فاصله اندازه‌گیری چقدر است؟

این ماژول فاصله را تا حدود ۲ متر اندازه‌گیری می‌کند.

نوع ارتباط ماژول چیست؟

ماژول از پروتکل I²C استفاده می‌کند.

آیا با Altium Designer سازگار است؟

بله، این Library با محیط Altium Designer هماهنگ است.

چرا باید مدل سه‌بعدی را بررسی کنم؟

مدل سه‌بعدی تداخل مکانیکی و ارتفاع قطعه را قبل از تولید مشخص می‌کند.

جمع‌بندی

این Footprint طراحی برد را سریع‌تر می‌کند و خطای مونتاژ را کاهش می‌دهد. طراح با استفاده از Library استاندارد می‌تواند ماژول VL53L0X را سریع و دقیق در PCB Layout پروژه قرار دهد.

برای دانلود این کتابخانه و ارتقای کیفیت طراحی برد خود، همین حالا اقدام کن.
