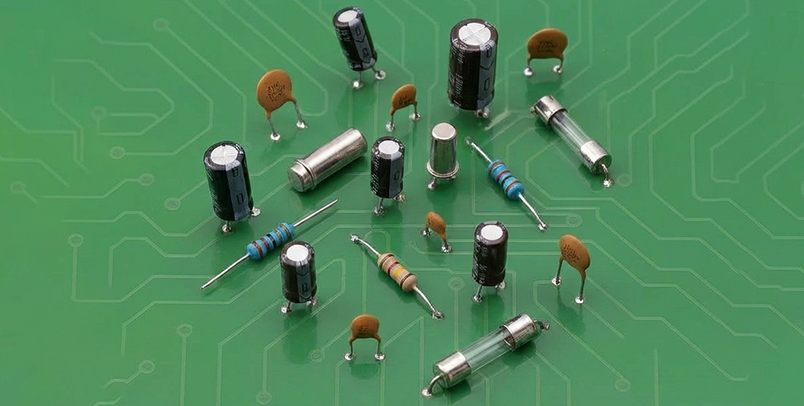

غیرفعال به مقدار الکتریکی آن‌ها محدود نمی‌شود. ابعاد بدنه،
نوع نصب و فاصله پایه‌ها یا Padها باید با قطعه‌ای که قرار است
روی برد استفاده شود مطابقت داشته باشد.کتابخانه آلتیوم قطعات غیرفعال
مجموعه‌ای از فایل‌های CAD مربوط به مدل‌ها و پکیج‌های
موجود در این محصول است. این کتابخانه برای طراحانی
ارائه شده که می‌خواهند مدل مناسب قطعات پسیو پروژه
خود را برای استفاده در شماتیک و طراحی PCB انتخاب کنند.
این محصول یک پکیج فایل طراحی دانلودی
است و شامل مقاومت، خازن، سلف یا سایر قطعات فیزیکی
نمی‌شود. پیش از دریافت، فهرست مدل‌ها و نوع فایل‌های
ارائه‌شده را در مشخصات محصول بررسی کنید.
کتابخانه قطعات غیرفعال در آلتیوم چه کاربردی دارد؟
در طراحی شماتیک، Symbol قطعه برای نمایش پایه‌ها
و اتصال آن به سایر بخش‌های مدار استفاده می‌شود.
در طراحی PCB نیز Footprint محل Padها، فاصله پایه‌ها
و هندسه نصب قطعه را مشخص می‌کند.
در صورت وجود مدل سهبعدی برای قطعه انتخاب‌شده،
می‌توان از آن برای بررسی ارتفاع، جانمایی و فضای
مکانیکی موردنیاز روی برد استفاده کرد. مدل سهبعدی
جایگزین Footprint نیست.
تفاوت شماتیک، فوتپرینت و مدل سهبعدی قطعات پسیو
| نوع فایل | کاربرد در طراحی |
|---|---|
| Symbol یا نماد شماتیک | نمایش قطعه و پایه‌های آن در نقشه مدار |
| Footprint | تعیین محل و ابعاد Padها یا سوراخ‌های نصب متناسب با پکیج فیزیکی قطعه |
| 3D Model | نمایش شکل و ابعاد بدنه برای بررسی جانمایی مکانیکی روی PCB |
تفاوت مقدار قطعه با فوتپرینت آن چیست؟
مقدار الکتریکی قطعه، مانند مقاومت برحسب اهم یا
ظرفیت خازن برحسب فاراد، به‌تنهایی ابعاد فیزیکی
و Footprint آن را تعیین نمی‌کند. برای مثال،
مقاومت‌های SMD با مقادیر مختلف ممکن است از یک
سایز پکیج استفاده کنند؛ در مقابل، دو مقاومت
با مقدار یکسان می‌توانند در پکیج‌های متفاوتی
تولید شوند.
در مورد خازن‌ها نیز باید علاوه بر ظرفیت،
نوع قطعه، ابعاد بدنه و فاصله پایه‌ها بررسی شود.
به همین دلیل، پیش از استفاده از هر مدل CAD،
پکیج فیزیکی قطعه انتخاب‌شده را با مشخصات
کتابخانه تطبیق دهید.
پیش از انتخاب کتابخانه چه مواردی را بررسی کنیم؟
۱. نوع قطعه و پکیج فیزیکی
ابتدا مشخص کنید قطعه موردنظر از نوع SMD یا
پایه‌دار است و چه ابعاد یا پکیجی دارد.
انتخاب Footprint باید براساس مشخصات فیزیکی
همان قطعه انجام شود، نه فقط مقدار الکتریکی آن.
۲. ابعاد Padها و فاصله پایه‌ها
محل و ابعاد Padها، فاصله پایه‌ها و محدوده بدنه
را با دیتاشیت یا نقشه مکانیکی قطعه واقعی
مقایسه کنید. در قطعات قطب‌دار، جهت نصب و
علامت‌گذاری قطب‌ها را نیز بررسی کنید.
۳. تطبیق Symbol و Footprint
شماره پایه‌های Symbol باید با شماره Padهای
Footprint متناظر باشد. در قطعاتی که قطبیت
یا جهت نصب اهمیت دارد، این تطابق را پیش از
انتقال شماتیک به PCB کنترل کنید.
آموزش استفاده از کتابخانه قطعات غیرفعال در آلتیوم
پس از انتخاب مدل مناسب، Symbol قطعه را در شماتیک
قرار دهید و ارتباط آن با Footprint را بررسی کنید.
برای آشنایی با مراحل طراحی شماتیک و PCB،
می‌توانید آموزش‌های
آکادمی آلتیوم 3D Footprint
را دنبال کنید.
دریافت کتابخانه آلتیوم قطعات غیرفعال
اگر برای طراحی PCB به فایل CAD قطعات پسیو
نیاز دارید، ابتدا فهرست مدل‌ها و پکیج‌های
موجود در این محصول را بررسی کنید. پس از
اطمینان از وجود فایل متناسب با قطعات پروژه،
می‌توانید این کتابخانه را از همین صفحه
تهیه کنید.
