هنگام طراحی مدارهای مبتنی بر میکروکنترلر، انتخاب کتابخانه CAD مناسب
یکی از مراحل مهم آمادهسازی شماتیک و PCB است. هر میکروکنترلر
باید با شماره پایهها، نام پایهها و پکیج فیزیکی صحیح
در پروژه تعریف شود تا اتصالهای شماتیک به Padهای درست
روی برد منتقل شوند.

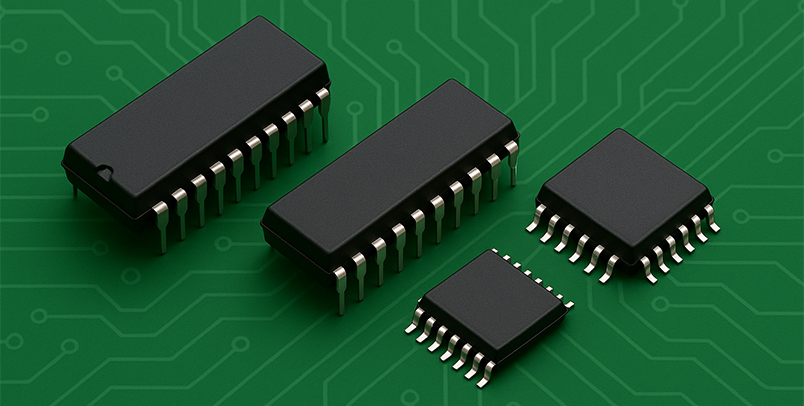

کتابخانه آلتیوم میکروکنترلرها
مجموعهای از مدلهای CAD مربوط به میکروکنترلرهای موجود
در این پکیج است. این محصول برای طراحانی در نظر گرفته شده
که میخواهند مدل موردنیاز خود را در محیط Altium Designer
بررسی و در پروژه طراحی PCB استفاده کنند.
توجه داشته باشید که این محصول یک
پکیج فایل طراحی الکترونیکی است،
نه بستهای شامل میکروکنترلر فیزیکی یا ماژولهای جانبی.
پیش از دریافت، فهرست قطعات و نوع فایل ارائهشده
برای هر مدل را در مشخصات محصول بررسی کنید.
کتابخانه میکروکنترلر آلتیوم چه کاربردی دارد؟
در طراحی یک برد الکترونیکی، ابتدا میکروکنترلر
در شماتیک قرار میگیرد و پایههای آن به سایر بخشهای مدار
متصل میشوند. سپس برای انتقال صحیح طراحی به PCB،
باید Footprint متناسب با پکیج فیزیکی همان قطعه
انتخاب شده باشد.
استفاده از کتابخانه مناسب میتواند زمان ساخت دستی
Symbol و Footprint را کاهش دهد. با این حال،
قبل از استفاده نهایی باید مدل CAD را با دیتاشیت
و مشخصات قطعه واقعی تطبیق دهید.
تفاوت شماتیک، فوت پرینت و مدل سهبعدی میکروکنترلر
| فایل CAD | کاربرد |
|---|---|
| Symbol یا نماد شماتیک | نمایش میکروکنترلر در نقشه مدار و تعریف شماره، نام و نوع الکتریکی پایهها |
| Footprint | تعیین Padها و هندسه پکیج فیزیکی قطعه برای جانمایی روی PCB |
| 3D Model | نمایش سهبعدی قطعه برای بررسی جانمایی و محدودیتهای مکانیکی طراحی |
این فایلها کاربرد یکسانی ندارند. برای مثال،
وجود Symbol بهتنهایی به معنی آماده بودن Footprint نیست.
همچنین مدل سهبعدی جایگزین اطلاعات Padها و ابعاد
موردنیاز برای ساخت PCB نمیشود.
پیش از استفاده از کتابخانه میکروکنترلر چه چیزهایی را بررسی کنیم؟
۱. Part Number دقیق قطعه
نام خانواده میکروکنترلر برای انتخاب کتابخانه کافی نیست.
باید Part Number کامل قطعه را بررسی کنید؛ زیرا
اعضای یک خانواده ممکن است از نظر تعداد پایه،
امکانات یا پکیج فیزیکی متفاوت باشند.
۲. تطبیق Pin Number با Pad Number
شماره پایههای Symbol باید با شماره Padهای Footprint
متناظر باشد. در غیر این صورت، ممکن است اتصالاتی
که در شماتیک صحیح به نظر میرسند، هنگام انتقال
به PCB به Pad اشتباه هدایت شوند.
۳. ابعاد و جهت قرارگیری پکیج
علاوه بر شماره پایهها، ابعاد پکیج، فاصله پایهها
و محل Pin 1 را با دیتاشیت همان قطعه بررسی کنید.
اگر مدل سهبعدی در دسترس است، از آن برای کنترل
جانمایی قطعه در مجموعه نهایی کمک بگیرید.
این پکیج برای چه کسانی مناسب است؟
کتابخانه میکروکنترلرها برای طراحان PCB،
توسعهدهندگان سیستمهای Embedded، دانشجویان الکترونیک
و افرادی کاربرد دارد که در پروژههای خود از
میکروکنترلر استفاده میکنند.
البته مناسببودن این محصول برای هر پروژه
به وجود مدل دقیق میکروکنترلر موردنظر
و فایل CAD موردنیاز آن بستگی دارد.
بنابراین پیش از ثبت سفارش، فهرست محتویات
پکیج را با نیاز پروژه خود مقایسه کنید.
جمعبندی
اگر برای طراحی شماتیک و PCB به مدلهای CAD
میکروکنترلرها نیاز دارید،
کتابخانه آلتیوم میکروکنترلرها
میتواند گزینهای برای بررسی فایلهای موردنیاز
پروژه شما باشد.
پیش از دریافت، Part Numberهای موجود،
نوع فایل هر مدل و تطابق Symbol، Footprint
و مدل سهبعدی با قطعه واقعی را بررسی کنید
تا کتابخانه انتخابشده با طراحی شما هماهنگ باشد.
