هنگام طراحی مدارهای الکترونیکی، انتخاب کتابخانه CAD مناسب
برای قطعات نیمههادی اهمیت زیادی دارد. شماره پایهها،
نوع پکیج و ابعاد فیزیکی هر قطعه باید با مدل انتخابشده
در شماتیک و PCB مطابقت داشته باشد.
کتابخانه آلتیوم نیمههادی
مجموعهای از فایلهای طراحی مربوط به مدلهای موجود در این
پکیج است. این محصول برای طراحانی ارائه شده که میخواهند
کتابخانه قطعات موردنیاز پروژه خود را بررسی کرده و در
محیط Altium Designer به کار ببرند.
توجه داشته باشید که این محصول یک
پکیج فایل CAD دانلودی است؛
خرید آن به معنی دریافت ترانزیستور، دیود، رگولاتور
یا سایر قطعات فیزیکی نیست. پیش از ثبت سفارش،
فهرست مدلها و نوع فایل ارائهشده برای هر قطعه
را در مشخصات محصول بررسی کنید.
کتابخانه قطعات نیمههادی در آلتیوم چه کاربردی دارد؟
در مرحله طراحی شماتیک، نماد قطعه یا Symbol برای نمایش
پایهها و اتصال آن به سایر بخشهای مدار استفاده میشود.
در مرحله طراحی PCB نیز Footprint، شماره و محل Padها
و هندسه نصب قطعه را مشخص میکند.
اگر مدل سهبعدی قطعه در پکیج موجود باشد، میتوان از آن
برای بررسی جانمایی و فضای مکانیکی موردنیاز روی برد
استفاده کرد. بااینحال، مدل سهبعدی جایگزین
Footprint نیست و بهتنهایی اطلاعات لازم برای
ساخت PCB را فراهم نمیکند.
تفاوت شماتیک، فوتپرینت و مدل سهبعدی
| نوع فایل | کاربرد در طراحی |
|---|---|
| Symbol یا نماد شماتیک | نمایش قطعه و تعریف شماره و نام پایههای آن در نقشه مدار |
| Footprint | تعیین شماره و محل Padها و هندسه پکیج فیزیکی قطعه روی PCB |
| 3D Model | نمایش سهبعدی قطعه برای بررسی جانمایی و محدودیتهای مکانیکی |
چه قطعاتی در پکیج کتابخانه نیمههادی وجود دارند؟
قطعات نیمههادی خانوادههای متنوعی دارند؛ اما وجود
هر خانواده یا مدل در این محصول باید از روی فهرست
واقعی فایلهای دانلودی مشخص شود. پیش از دریافت،
Part Number کامل قطعه موردنیاز خود را با محتویات
پکیج تطبیق دهید.
پیش از استفاده از کتابخانه نیمههادی چه مواردی را بررسی کنیم؟
۱. شماره قطعه و نوع پکیج
نام عمومی یک قطعه برای انتخاب Footprint کافی نیست.
ابتدا Part Number کامل و پکیج فیزیکی آن را بررسی کنید.
دو قطعه با عملکرد مشابه ممکن است از نظر ابعاد،
تعداد پایه یا ترتیب اتصال پایهها متفاوت باشند.

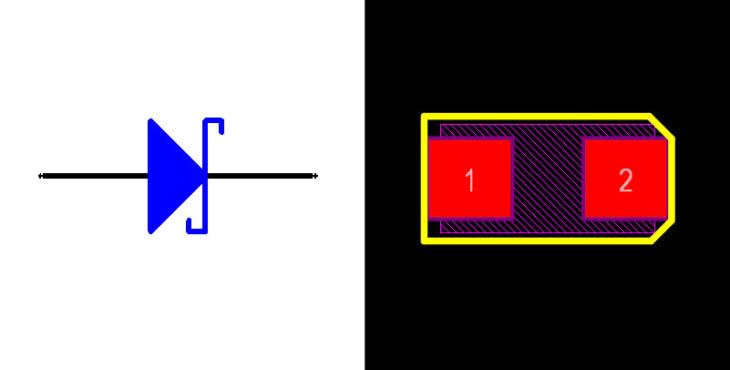

۲. تطبیق پایههای Symbol و Footprint
شماره پایههای Symbol باید با شماره Padهای Footprint
متناظر باشد. برای مثال، هنگام انتخاب کتابخانه ترانزیستور،
صرفاً به شکل ظاهری پکیج اکتفا نکنید؛ ترتیب پایهها را
با دیتاشیت همان قطعه تطبیق دهید.
۳. بررسی Pad حرارتی و ابعاد قطعه
در قطعاتی که دارای Pad حرارتی یا بخش فلزی مخصوص
انتقال حرارت هستند، هندسه Footprint باید با
مشخصات پکیج واقعی هماهنگ باشد. ابعاد بدنه،
فاصله پایهها و محل پایه اول را نیز پیش از
نهاییکردن طراحی بررسی کنید.
آموزش استفاده از کتابخانه در آلتیوم
پس از انتخاب مدل مناسب، Symbol قطعه را در شماتیک
قرار دهید و ارتباط آن با Footprint را بررسی کنید.
برای آشنایی با مراحل طراحی شماتیک و PCB،
میتوانید آموزشهای آکادمی آلتیوم 3D Footprint را دنبال کنید.
جمعبندی
کتابخانه آلتیوم قطعات نیمههادی
برای دسترسی به فایلهای CAD مدلهای موجود در این
پکیج ارائه شده است. پیش از دریافت، فهرست قطعات،
نوع فایل هر مدل و تطابق شماره پایهها و ابعاد
را با قطعه واقعی پروژه خود بررسی کنید.
