در طراحی شماتیک و PCB است. هنگام انتخاب مدل یک آیسی،
شماره فنی کامل، نوع پکیج و آرایش پایهها باید با قطعهای
که قرار است روی برد نصب شود مطابقت داشته باشد.
این پکیج به شما امکان میدهد فایلهای مدلهای موجود
در مجموعه را بررسی کرده و گزینه متناسب با پروژه خود
را انتخاب کنید.
این محصول بهصورت فایل طراحی دانلودی ارائه میشود
و شامل آیسی فیزیکی نیست. پیش از تهیه مجموعه،
فهرست مدلها و نوع فایل موجود برای هر قطعه را بررسی کنید.
کتابخانه آلتیوم آیسی چه کاربردی دارد؟
در طراحی شماتیک، Symbol برای نمایش پایهها، نام آنها
و تعریف اتصالهای الکتریکی آیسی استفاده میشود.
در طراحی PCB، Footprint محل و شماره Padها و
هندسه نصب قطعه را مشخص میکند. اگر مدل سهبعدی
برای آیسی انتخابشده موجود باشد، میتوان از آن
برای بررسی ابعاد بدنه و جانمایی مکانیکی کمک گرفت.
این سه نوع فایل کاربردهای متفاوتی دارند:
مدل سهبعدی جایگزین فوتپرینت نیست و وجود
یک تصویر سهبعدی بهتنهایی، صحت اتصالات
الکتریکی یا ابعاد الگوی نصب را تأیید نمیکند.
فایلهای CAD آیسی چه تفاوتی با هم دارند؟
| نوع فایل | کاربرد |
|---|---|
| Symbol | نمایش نام و شماره پایهها و اتصالهای آیسی در شماتیک |
| Footprint | تعیین محل Padها، فاصله پایهها و ابعاد الگوی نصب روی PCB |
| 3D Model | نمایش شکل و ابعاد بدنه برای بررسی جانمایی مکانیکی، در صورت وجود فایل سهبعدی برای مدل موردنظر |
پیش از انتخاب فوتپرینت آیسی چه مواردی را بررسی کنیم؟
شماره فنی کامل و نوع پکیج
در کتابخانه آلتیوم آیسی، انتخاب مدل باید براساس
شماره فنی کامل و پکیج قطعه انجام شود. دو نسخه
از یک آیسی ممکن است عملکرد الکتریکی مشابهی داشته
باشند، اما در پکیجهای متفاوتی مانند DIP، SOIC
یا QFN عرضه شوند. در چنین شرایطی، استفاده
از فوتپرینت یکسان برای آنها صحیح نیست.

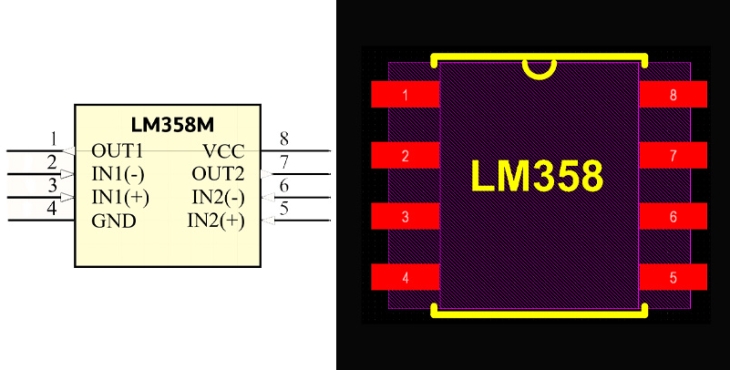

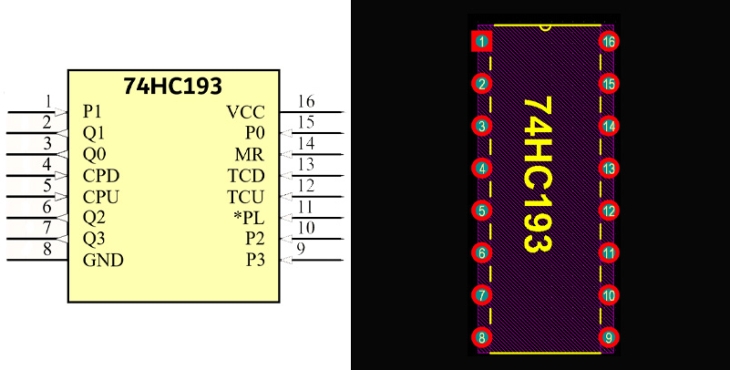

تطبیق Symbol و Footprint
شماره پایههای Symbol را با شماره Padهای Footprint
و دیتاشیت همان نسخه از آیسی تطبیق دهید. همچنین
نام پایههای تغذیه، ورودی، خروجی و سایر اتصالها
را پیش از انتقال شماتیک به PCB بررسی کنید.
جهت نصب و علامت پایه اول
علامت پایه ۱، جهت قرارگیری بدنه و ابعاد فوتپرینت
باید با مستندات قطعه واقعی مطابقت داشته باشد.
در پکیجهایی که پد نمایان زیر بدنه دارند،
ابعاد و نحوه اتصال آن پد را نیز براساس
دیتاشیت و راهنمای مونتاژ همان قطعه بررسی کنید.
آموزش استفاده از کتابخانه آیسی در آلتیوم
پس از انتخاب مدل مناسب، Symbol را در شماتیک
قرار دهید و ارتباط آن با Footprint را بررسی کنید.
برای آشنایی بیشتر با مراحل طراحی شماتیک
و PCB میتوانید به
آکادمی آلتیوم 3D Footprint
مراجعه کنید.
دانلود کتابخانه آلتیوم آیسی
برای انتخاب فایل CAD مناسب، ابتدا فهرست
آیسیها و پکیجهای موجود در این مجموعه
را با نیاز پروژه خود مقایسه کنید. پس از
اطمینان از وجود مدل موردنظر و بررسی نوع
فایلهای ارائهشده، میتوانید
کتابخانه آلتیوم آیسی
را از همین صفحه تهیه کنید.
