فوت پرینت درایور ماسفت TC4429

اگر در حال طراحی یک مدار سوئیچینگ، مبدل DC-DC، منبع تغذیه یا مدار درایو گیت ماسفت هستید،
فوت پرینت درایور ماسفت TC4429 می‌تواند روند طراحی PCB را سریع‌تر و دقیق‌تر کند.
این فایل برای استفاده در نرم‌افزار Altium Designer آماده شده و بخش‌های موردنیاز برای طراحی شماتیک،
PCB و بررسی سه‌بعدی قطعه را در اختیار شما قرار می‌دهد.

در طراحی بردهای الکترونیکی، انتخاب فوت‌پرینت صحیح به اندازه انتخاب خود آی‌سی اهمیت دارد؛
زیرا کوچک‌ترین اشتباه در ابعاد پدها، فاصله پایه‌ها یا شماره‌گذاری پین‌ها می‌تواند باعث
اشتباه در مونتاژ و عملکرد نهایی مدار شود. به همین دلیل، استفاده از یک کتابخانه استاندارد
برای TC4429 می‌تواند ریسک خطا در طراحی PCB را کاهش دهد.

فوت پرینت درایور ماسفت TC4429 شامل چه فایل‌هایی است؟

این مجموعه برای استفاده مستقیم در فرآیند طراحی برد تهیه شده و اجزای مختلف کتابخانه
فوت پرینت درایور ماسفت TC4429 را در اختیار طراح قرار می‌دهد.
با استفاده از این فایل‌ها می‌توانید قطعه را در پروژه Altium خود قرار داده و
طراحی PCB را بدون ایجاد کتابخانه از ابتدا انجام دهید.

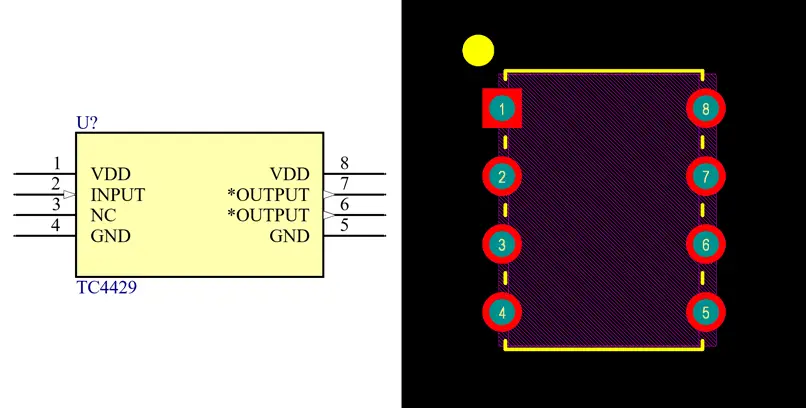

• PCB Footprint:
  فوت‌پرینت مناسب برای جانمایی قطعه روی برد مدار چاپی.
• Schematic Symbol:
  سمبل شماتیک برای استفاده در طراحی مدار و اتصال صحیح پایه‌های آی‌سی.
• 3D STEP Model:
  مدل سه‌بعدی برای بررسی ابعاد قطعه، ارتفاع و وضعیت قرارگیری آن روی PCB.
• Altium Library:
  فایل‌های قابل استفاده در محیط طراحی Altium Designer برای سرعت بخشیدن به فرآیند طراحی.

نکات مهم طراحی PCB با TC4429

هنگام استفاده از فوت‌پرینت TC4429 در طراحی برد، فقط قرار دادن قطعه روی PCB کافی نیست.
درایور گیت ماسفت می‌تواند جریان‌های لحظه‌ای قابل‌توجهی را برای شارژ و دشارژ گیت ایجاد کند؛
بنابراین نحوه مسیرکشی نیز روی عملکرد مدار تأثیر دارد.

1. خازن بای‌پس را نزدیک آی‌سی قرار دهید:
   خازن سرامیکی مناسب بین پایه‌های تغذیه و زمین باید تا حد امکان نزدیک به آی‌سی قرار گیرد
   تا مسیر تغذیه کوتاه و امپدانس مسیر پایین باقی بماند.
2. مسیر خروجی گیت را کوتاه نگه دارید:
   مسیر بین خروجی درایور و گیت ماسفت را تا حد امکان کوتاه طراحی کنید تا اثرات انگلی
   مسیر PCB و القای ناخواسته کاهش پیدا کند.
3. مسیر زمین را جدی بگیرید:
   مسیر برگشت جریان گیت باید امپدانس پایینی داشته باشد. طراحی نامناسب مسیر GND
   می‌تواند باعث ایجاد نویز و نوسان در مدار شود.
4. شماره پایه‌ها را قبل از PCB بررسی کنید:
   پیش از تولید برد، پین‌اوت قطعه مورد استفاده را با دیتاشیت و کتابخانه انتخاب‌شده
   تطبیق دهید تا اتصال اشتباه پایه‌ها اتفاق نیفتد.

کاربرد فوت پرینت TC4429 در پروژه‌های الکترونیکی

فوت پرینت درایور ماسفت TC4429 برای پروژه‌هایی کاربرد دارد که در آن‌ها
از درایور گیت برای کنترل ماسفت استفاده می‌شود. این قطعه می‌تواند در طراحی انواع
مدارهای الکترونیک قدرت و سوئیچینگ مورد استفاده قرار گیرد.

• مدارهای سوئیچینگ
• منابع تغذیه سوئیچینگ
• مبدل‌های DC-DC
• مدارهای کنترل گیت MOSFET
• مدارهای الکترونیک قدرت
• پروژه‌های صنعتی و آزمایشگاهی

چرا استفاده از کتابخانه آماده TC4429 بهتر است؟

ساخت دستی کتابخانه PCB برای یک آی‌سی ممکن است زمان زیادی از فرآیند طراحی بگیرد و
در صورت وارد کردن ابعاد اشتباه، مشکلات آن معمولاً هنگام مونتاژ یا تولید PCB مشخص می‌شوند.
استفاده از یک کتابخانه آماده می‌تواند این مرحله را ساده‌تر کرده و زمان طراحی را کاهش دهد.

در کنار صرفه‌جویی در زمان، وجود مدل سه‌بعدی نیز امکان بررسی مکانیکی برد را فراهم می‌کند.
این موضوع زمانی اهمیت بیشتری دارد که PCB باید داخل یک قاب یا محفظه مشخص قرار گیرد و
ارتفاع قطعات محدودیت داشته باشد.

بررسی فوت پرینت و مدل سه‌بعدی قبل از تولید PCB

پیشنهاد می‌شود قبل از ارسال فایل PCB برای تولید، ابعاد پدها، فاصله پایه‌ها، شماره‌گذاری
پین‌ها و جهت قرارگیری قطعه را با دیتاشیت سازنده مقایسه کنید. همچنین در صورت استفاده از
مدل STEP، ارتفاع و موقعیت قطعه را در نمای سه‌بعدی Altium Designer بررسی کنید.

این بررسی ساده می‌تواند از بسیاری از خطاهای رایج در طراحی PCB جلوگیری کند؛ به‌خصوص زمانی
که برد دارای قطعات SMD متعدد یا محدودیت‌های مکانیکی است.

سوالات متداول درباره فوت پرینت TC4429

آیا فایل TC4429 در Altium Designer قابل استفاده است؟

بله، کتابخانه طراحی برای استفاده در محیط Altium Designer آماده شده و می‌توان
اجزای مربوط به شماتیک و PCB را در پروژه مورد استفاده قرار داد.

آیا مدل سه‌بعدی TC4429 نیز در فایل وجود دارد؟

در صورت ارائه مدل STEP همراه کتابخانه، می‌توانید آن را برای بررسی سه‌بعدی قطعه،
ارتفاع آن و وضعیت قرارگیری روی PCB در محیط طراحی استفاده کنید.

آیا قبل از تولید PCB باید فوت‌پرینت بررسی شود؟

بله. توصیه می‌شود همیشه ابعاد مکانیکی، شماره پایه‌ها و پین‌اوت کتابخانه را با دیتاشیت
قطعه مقایسه کنید تا از بروز خطا در مونتاژ جلوگیری شود.
