فوت پرینت درایور ماسفت TC4427

اگر برای طراحی یک مدار سوئیچینگ، منبع تغذیه یا درایور موتور به یک کتابخانه آماده و دقیق نیاز دارید،
فوت پرینت درایور ماسفت TC4427 می‌تواند زمان طراحی PCB را به شکل قابل توجهی کاهش دهد.
این مجموعه برای استفاده در Altium Designer آماده شده و شامل فایل‌های موردنیاز برای طراحی شماتیک،
PCB و بررسی سه‌بعدی برد است.

TC4427 یک درایور گیت ماسفت دوکاناله است که در طراحی مدارهای قدرت و سوئیچینگ کاربرد زیادی دارد.

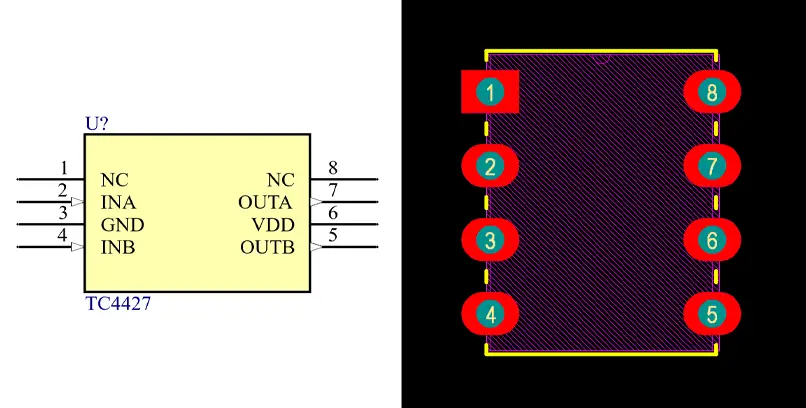

در این فایل، علاوه بر فوت‌پرینت‌های متداول، سمبل شماتیک و مدل سه‌بعدی نیز در نظر گرفته شده تا بتوانید
قطعه را از مرحله شماتیک تا طراحی نهایی برد بدون ساخت کتابخانه از ابتدا استفاده کنید.

دانلود فوت پرینت TC4427 برای Altium Designer

کتابخانه ارائه‌شده برای فوت پرینت درایور ماسفت TC4427 مجموعه‌ای از فایل‌های لازم برای طراحی
PCB را در اختیار شما قرار می‌دهد. این ساختار باعث می‌شود بتوانید قطعه را مستقیماً در پروژه Altium
خود اضافه کرده و مراحل طراحی را سریع‌تر پیش ببرید.

• SchLib: سمبل شماتیک برای استفاده در بخش Schematic
• PcbLib: فوت‌پرینت PCB برای جانمایی و مسیرکشی
• 3D STEP: مدل سه‌بعدی برای بررسی ابعاد و ارتفاع قطعه
• SOIC-8: مناسب طراحی‌های SMD و بردهای فشرده
• DIP-8: مناسب نمونه‌سازی، بردهای آموزشی و پروژه‌های دارای قطعات پایه‌دار

مدل سه‌بعدی TC4427 برای بررسی PCB

وجود مدل سه‌بعدی در کتابخانه، طراحی برد را فقط به جانمایی پدها محدود نمی‌کند. با استفاده از فایل
STEP می‌توانید ارتفاع قطعه، فاصله آن با سایر اجزا و فضای موردنیاز برای مونتاژ را
پیش از ساخت PCB بررسی کنید.

این قابلیت به‌خصوص در بردهایی که فضای محدودی دارند یا قرار است داخل یک قاب مکانیکی قرار بگیرند،
اهمیت زیادی دارد. مدل سه‌بعدی را می‌توان در محیط‌هایی مانند Altium Designer و نرم‌افزارهای CAD
مورد استفاده قرار داد.

نکات مهم طراحی PCB با TC4427

بعد از انتخاب فوت پرینت درایور ماسفت TC4427، کیفیت مسیرکشی نیز روی عملکرد مدار اثرگذار است.
درایور گیت با جریان‌های لحظه‌ای نسبتاً بالا کار می‌کند؛ بنابراین طراحی نامناسب مسیرهای تغذیه و خروجی
می‌تواند باعث افزایش نویز و مشکلات سوئیچینگ شود.

1. خازن Bypass را نزدیک آی‌سی قرار دهید:
   یک خازن سرامیکی مناسب را تا حد امکان نزدیک پایه‌های VDD و GND قرار دهید تا مسیر تغذیه
   کوتاه و امپدانس آن پایین باشد.
2. مسیر گیت ماسفت را کوتاه نگه دارید:
   مسیر خروجی درایور تا گیت ماسفت بهتر است تا حد امکان کوتاه باشد تا اثرات انگلی مسیر کاهش پیدا کند.
3. مسیر تغذیه را با دقت طراحی کنید:
   مسیرهای VDD و GND باید متناسب با جریان لحظه‌ای مدار و ساختار PCB طراحی شوند.
4. پکیج واقعی قطعه را بررسی کنید:
   پیش از سفارش PCB، پکیج قطعه‌ای که قرار است روی برد مونتاژ شود را با فوت‌پرینت انتخاب‌شده
   تطبیق دهید.

نکته مهم:
فقط یکسان بودن نام پکیج برای اطمینان از سازگاری کافی نیست. پیش از تولید PCB، ابعاد مکانیکی،
Pitch پایه‌ها و Pinout قطعه مورد استفاده را با دیتاشیت سازنده تطبیق دهید.

چرا استفاده از کتابخانه آماده TC4427 بهتر است؟

ساخت دستی کتابخانه برای یک قطعه می‌تواند زمان‌بر باشد و کوچک‌ترین اشتباه در ابعاد پد، فاصله پایه‌ها
یا شماره‌گذاری Pinها ممکن است در مرحله مونتاژ مشکل ایجاد کند. استفاده از یک کتابخانه آماده،
فرآیند طراحی را سریع‌تر می‌کند؛ با این حال بررسی نهایی فایل در برابر دیتاشیت قطعه همچنان ضروری است.

• کاهش زمان ساخت کتابخانه PCB
• دسترسی سریع به پکیج‌های پرکاربرد
• امکان استفاده از مدل سه‌بعدی در طراحی
• سازگاری با روند طراحی شماتیک تا PCB در Altium
• مناسب برای پروژه‌های سوئیچینگ و الکترونیک قدرت

فوت پرینت TC4427 برای چه پروژه‌هایی مناسب است؟

این کتابخانه برای طراحانی مناسب است که در پروژه خود از TC4427 استفاده می‌کنند و نمی‌خواهند
فوت‌پرینت و مدل سه‌بعدی قطعه را از ابتدا ایجاد کنند. مدارهای درایور ماسفت، منابع تغذیه سوئیچینگ،
مبدل‌های قدرت و برخی پروژه‌های کنترل موتور از جمله کاربردهایی هستند که ممکن است به این قطعه نیاز داشته باشند.

تفاوت TC4427 و TC4420 در طراحی PCB

TC4427 و TC4420 هر دو در دسته درایورهای گیت قرار می‌گیرند، اما تفاوت در تعداد کانال، مشخصات خروجی
و Pinout باعث می‌شود نتوان آن‌ها را صرفاً بر اساس شباهت ظاهری پکیج جایگزین یکدیگر کرد.

به همین دلیل هنگام انتخاب کتابخانه PCB باید دقیقاً شماره قطعه و پکیج مورد استفاده مشخص باشد.
استفاده از فوت‌پرینت اشتباه ممکن است باعث اتصال نادرست پایه‌ها و در نتیجه عملکرد نامناسب یا آسیب
به مدار شود.

سوالات متداول درباره فوت پرینت درایور ماسفت TC4427

آیا فایل TC4427 در Altium Designer قابل ویرایش است؟

بله. در صورت ارائه فایل‌های منبع مانند SchLib و PcbLib، می‌توانید کتابخانه را در Altium Designer
باز کرده و مشخصاتی مانند ابعاد پدها، لایه‌ها و برخی ویژگی‌های کتابخانه را متناسب با پروژه خود تغییر دهید.

آیا مدل SOIC-8 با تمام قطعات TC4427 سازگار است؟

خیر. پیش از استفاده از فوت‌پرینت باید پکیج دقیق قطعه خریداری‌شده را با اطلاعات دیتاشیت مقایسه کنید.
حتی در قطعاتی با نام پکیج مشابه، مشخصات مکانیکی و نحوه نام‌گذاری پایه‌ها باید بررسی شود.
