هنگام طراحی یک مدار در Altium Designer، استفاده از کتابخانه مناسب
میتواند زمان آمادهسازی شماتیک و PCB را کاهش دهد.
اگر در پروژه خود از بردهای الکترونیکی آماده استفاده میکنید،
لازم است مدل CAD هر برد را متناسب با ابعاد، پایهها و اتصالات
همان مدل انتخاب کنید.

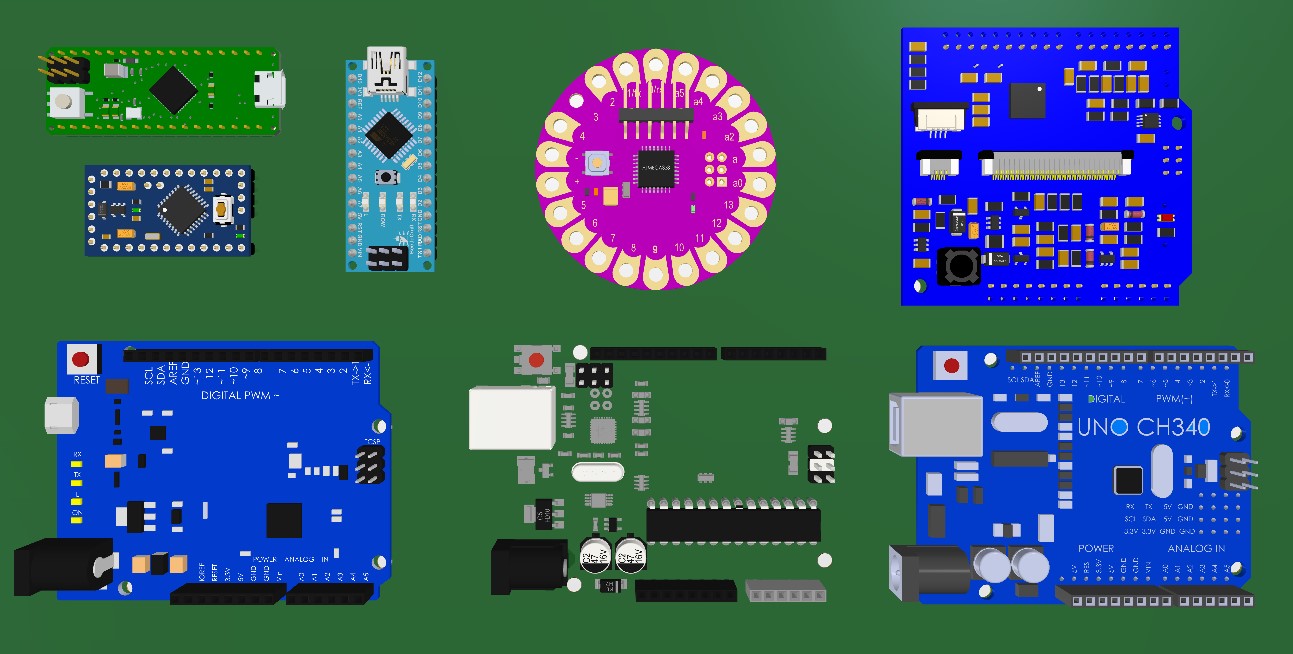

کتابخانه آلتیوم بردهای الکترونیکی
مجموعهای از فایلهای طراحی مربوط به بردهای موجود در این پکیج است.
برای انتخاب صحیح، باید فهرست مدلها و نوع فایل ارائهشده برای هر برد
را بررسی کنید؛ زیرا Symbol، Footprint و 3D Model کاربردهای متفاوتی دارند.
این پکیج کتابخانه آلتیوم چه کاربردی دارد؟
طراح PCB برای استفاده از یک برد آماده در پروژه، باید اطلاعات
اتصال پایهها و ابعاد آن را در اختیار داشته باشد.
فایلهای CAD مناسب به او کمک میکنند برد موردنظر را
در شماتیک معرفی کند و محل قرارگیری و اتصال آن را روی PCB مشخص کند.
به همین دلیل، پیش از انتخاب کتابخانه باید مطمئن شوید مدل موجود
با نسخه فیزیکی بردی که استفاده میکنید مطابقت دارد.
شباهت نام دو برد لزوماً به معنی یکسان بودن محل پایهها،
ابعاد یا ترتیب اتصالات آنها نیست.
تفاوت فایلهای شماتیک، فوت پرینت و مدل سهبعدی
| نوع فایل | کاربرد در طراحی |
|---|---|
| Symbol یا نماد شماتیک | نمایش برد در نقشه مدار و تعریف پایههای اتصال آن |
| Footprint | تعیین محل Padها، ابعاد و هندسه موردنیاز برای قرارگیری برد در طراحی PCB |
| 3D Model | نمایش سهبعدی برد برای بررسی جانمایی و تداخلهای احتمالی مکانیکی |
این سه فایل جایگزین یکدیگر نیستند. برای مثال، وجود مدل سهبعدی
بهتنهایی به معنی آماده بودن Footprint برای ساخت PCB نیست.
بنابراین هنگام انتخاب محصول، نوع فایل موجود برای هر برد
را در فهرست محتویات پکیج بررسی کنید.
مشخصات و محتویات پکیج بردهای الکترونیکی
برای انتخاب دقیق کتابخانه، اطلاعات زیر باید در مشخصات
همین محصول درج شود:
پیش از استفاده از کتابخانه بردها چه مواردی را بررسی کنیم؟
ابتدا نام دقیق برد و نسخه سختافزاری آن را با مدل موجود
در کتابخانه تطبیق دهید. سپس شماره پایههای Symbol را
با Padهای Footprint مقایسه کنید تا اتصالهای شماتیک
به محل درست روی PCB منتقل شوند.
علاوه بر این، ابعاد برد، فاصله پایهها و موقعیت کانکتورها
را با اطلاعات فنی همان مدل بررسی کنید.
اگر مدل سهبعدی نیز در دسترس است، از آن برای کنترل
جانمایی برد در مجموعه نهایی کمک بگیرید.
این کتابخانه برای چه کسانی مناسب است؟
این نوع کتابخانه برای طراحان PCB، دانشجویان الکترونیک،
توسعهدهندگان پروژههای Embedded و افرادی کاربرد دارد
که میخواهند بردهای آماده را در طراحی خود جانمایی کنند.
البته انتخاب نهایی باید براساس مدلهای موجود در پکیج
و نیاز فنی پروژه انجام شود.
جمعبندی
اگر برای طراحی PCB به مدل CAD بردهای الکترونیکی نیاز دارید،
کتابخانه آلتیوم بردهای الکترونیکی
میتواند نقطه شروع بررسی مدلهای موردنیاز پروژه شما باشد.
پیش از دریافت، فهرست بردها، نوع فایل هر مدل و تطابق
اطلاعات پایهها و ابعاد را بررسی کنید تا کتابخانه
انتخابشده با برد واقعی شما هماهنگ باشد.
