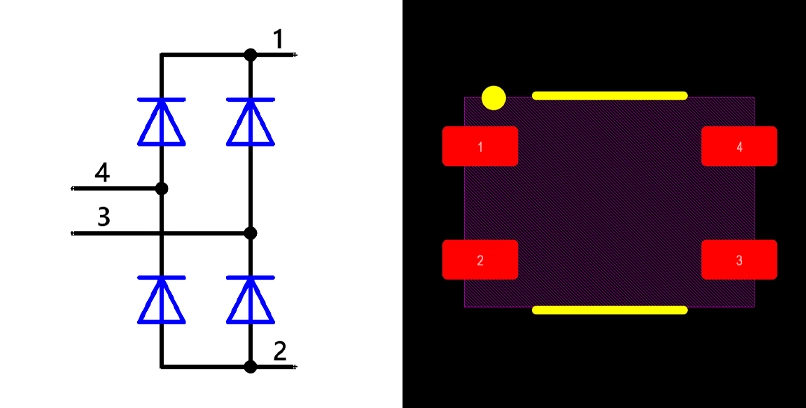

فوت پرینت پل دیود MB6S

فوت پرینت MB6S برای طراحانی مهم است که می‌خواهند یک پل دیود SMD را بدون خطای مونتاژ داخل Library خود قرار دهند. این قطعه معمولاً در پکیج MBS یا TO-269AA عرضه می‌شود و در منابع تغذیه، مدارهای ورودی AC و بخش یکسوسازی کاربرد مستقیم دارد. اگر Padها را درست انتخاب نکنی، هم کیفیت لحیم افت می‌کند و هم در PCB Layout با خطای فاصله، کجی قطعه یا تنش حرارتی روبه‌رو می‌شوی.

در طراحی این قطعه باید ابعاد بدنه، فاصله پایه‌ها، عرض Pad و محدوده Courtyard را هماهنگ تعریف کنی. اگر روی ساخت Library اصولی کار می‌کنی، پیشنهاد می‌کنم ساختار دسته‌بندی قطعات را هم‌زمان با استاندارد Footprint جلو ببری. برای مشاهده قطعات مشابه می‌توانی از
دسته‌بندی دیود
و
پکیج نیمه هادی
استفاده کنی. برای آموزش استانداردسازی Library هم
آکادمی آلتیوم
مسیر خوبی است.

مشخصات فنی

روش استفاده در Altium Designer

در PCB Library یک Footprint چهارپایه بساز و شماره پایه‌ها را دقیق با Symbol هماهنگ کن. ابتدا Origin را در مرکز بدنه قرار بده، بعد Padها را با فاصله متقارن بچین. روی Top Overlay مرز بدنه را واضح رسم کن و روی Mechanical Layer محدوده Assembly و Courtyard را جدا نگه دار. اگر Library حرفه‌ای می‌سازی، یک 3D Model ساده هم اضافه کن تا در چک نهایی ارتفاع و تداخل قطعات را سریع ببینی.

نکات حرفه‌ای طراحی

• Padها را بیش از حد کوچک نگیر؛ این قطعه در ناحیه ورودی تغذیه کار می‌کند و اتصال ضعیف دردسر درست می‌کند.
• Polarization را روی سیلک و Assembly کاملاً مشخص کن.
• برای پایه‌های AC و خروجی DC نام‌گذاری واضح بگذار.
• در Design Rule فاصله این قطعه را از مسیرهای ولتاژ بالا کنترل کن.

خطاهای رایج

• جابجا کردن پایه مثبت و منفی در Symbol یا Footprint
• استفاده از Footprint خانواده SOIC-4 به جای MBS واقعی
• کوچک گرفتن Courtyard و سخت شدن مونتاژ
• حذف 3D Model و ندیدن تداخل با هیت‌سینک یا کانکتور

کاربرد در پروژه‌های واقعی

این قطعه را معمولاً در ورودی آداپتور، پاورهای کوچک، ماژول‌های کنترلی، بردهای صنعتی و مدارهای تبدیل AC به DC می‌بینی. وقتی طراح از فوت پرینت MB6S درست استفاده کند، ریسک خطای مونتاژ کم می‌شود و Library هم برای پروژه‌های بعدی قابل تکرار می‌ماند. این موضوع در بردهایی که فضای محدود دارند و چند قطعه نیمه هادی نزدیک هم قرار می‌گیرند خیلی مهم است.

سوالات متداول

MB6S چه نوع قطعه‌ای است؟

MB6S یک پل دیود SMD برای یکسوسازی ولتاژ AC است.

پکیج رایج این قطعه چیست؟

بیشتر مدل‌ها در پکیج MBS یا TO-269AA عرضه می‌شوند.

آیا برای این قطعه 3D Model لازم است؟

اگر روی Library حرفه‌ای کار می‌کنی، حتماً 3D Model اضافه کن تا بررسی مکانیکی دقیق شود.

در Altium Designer مهم‌ترین نکته طراحی چیست؟

هماهنگی کامل شماره پایه‌ها بین Symbol و Footprint مهم‌ترین نکته است.

آیا می‌توان این Footprint را برای قطعات مشابه هم استفاده کرد؟

بله، اما فقط وقتی ابعاد بدنه و فاصله پایه‌ها با همان پکیج یکسان باشد.

جمع‌بندی

اگر می‌خواهی یک Library تمیز و قابل اعتماد بسازی، این قطعه را سرسری طراحی نکن. ابعاد بدنه، شماره پایه‌ها، Design Rule و نمایش قطبیت را با دقت تنظیم کن. این کار مستقیم روی کیفیت PCB Layout و سرعت نهایی‌سازی پروژه اثر می‌گذارد.
