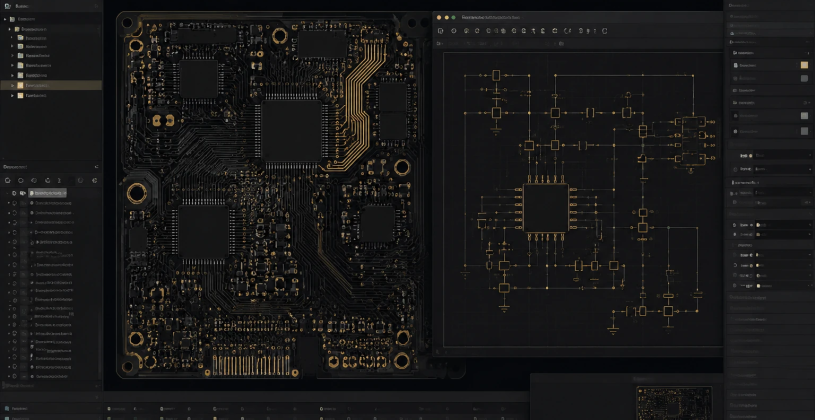

ایجاد پروژه در آلتیوم دیزاینر (Altium Designer)
ایجاد پروژه در آلتیوم دیزاینر (Altium Designer)
طراحی برد مدار چاپی در نرمافزار Altium Designer همیشه در قالب یک پروژه انجام میشود. ایجاد پروژه در آلتیوم اولین قدم برای شروع طراحی PCB است، زیرا تمام فایلهای شماتیک و PCB در قالب یک پروژه مدیریت میشوند. وقتی ساختار پروژه به درستی ایجاد شود، مدیریت فایلها، کنترل نسخهها و ارتباط بین شماتیک و برد بسیار سادهتر خواهد شد.
در واقع پروژه در آلتیوم نقش یک ظرف مدیریتی را دارد که تمام فایلهای طراحی در آن قرار میگیرند. در این ساختار میتوانید چندین فایل شماتیک، یک یا چند فایل PCB و سایر فایلهای مورد نیاز طراحی را نگهداری کنید. به همین دلیل قبل از شروع طراحی مدار باید ایجاد پروژه در آلتیوم را به درستی انجام دهید تا در مراحل بعدی مانند طراحی برد و انتقال مدار با مشکل مواجه نشوید.
ایجاد فایل اصلی پروژه
برای شروع طراحی باید ابتدا فایل اصلی پروژه را ایجاد کنید. برای این کار از منوی File → New → Project گزینه PCB Project را انتخاب کنید. با انتخاب این گزینه، آلتیوم یک فایل پروژه جدید ایجاد میکند.
مسیر ایجاد فایل اصلی پروژه
پس از ایجاد پروژه، نام آن در پنل Projects در سمت چپ محیط نرمافزار نمایش داده میشود. این فایل با پسوند PrjPcb ذخیره میشود و تمام فایلهای طراحی زیر مجموعه آن قرار میگیرند.
ایجاد فایل شماتیک
هر پروژه حداقل به یک فایل شماتیک نیاز دارد تا نقشه مدار در آن رسم شود. برای اضافه کردن شماتیک از مسیر File → New → Schematic استفاده کنید. با انتخاب این گزینه یک فایل شماتیک جدید ایجاد میشود.
مسیر ایجاد فایل شماتیک
پس از ایجاد شماتیک، این فایل در پنل Projects به عنوان زیر مجموعه پروژه نمایش داده میشود. در این فایل میتوانید قطعات الکترونیکی را قرار دهید و اتصالات مدار را رسم کنید. سپس در مرحله بعد میتوانید از طریق ابزارهای آلتیوم مدار را به برد منتقل کنید. اگر میخواهید با این مرحله بیشتر آشنا شوید، مقاله انتقال شماتیک به PCB در آلتیوم را مطالعه کنید.
ایجاد فایل PCB
پس از طراحی شماتیک باید فایل برد مدار چاپی را ایجاد کنید. برای این کار از مسیر File → New → PCB استفاده کنید. با انتخاب این گزینه یک فایل PCB جدید ساخته میشود که در آن میتوانید قطعات را جانمایی کرده و مسیرکشی مدار را انجام دهید.
مسیر ایجاد فایل PCB
در این فایل میتوانید ابعاد برد را مشخص کنید و قطعات را روی برد قرار دهید. اگر میخواهید نحوه تعیین اندازه برد را یاد بگیرید، پیشنهاد میکنیم مقاله تعیین ابعاد برد مدار چاپی در آلتیوم را مطالعه کنید.
ذخیره فایلهای پروژه
پس از ایجاد فایلهای شماتیک و PCB باید آنها را ذخیره کنید. فایلهایی که هنوز ذخیره نشدهاند با علامت ستاره (*) در کنار نام فایل در پنل Projects نمایش داده میشوند. برای ذخیره پروژه روی نام پروژه راست کلیک کرده و گزینه Save Project را انتخاب کنید.
مسیر ذخیره پروژه
سپس تمام فایلها را در یک پوشه مشترک ذخیره کنید. فایل شماتیک با پسوند SchDoc، فایل برد با پسوند PcbDoc و فایل اصلی پروژه با پسوند PrjPcb ذخیره میشوند.
اگر میخواهید آموزشهای بیشتری درباره طراحی PCB در آلتیوم ببینید، میتوانید به بخش آموزشهای Altium Academy مراجعه کنید.
