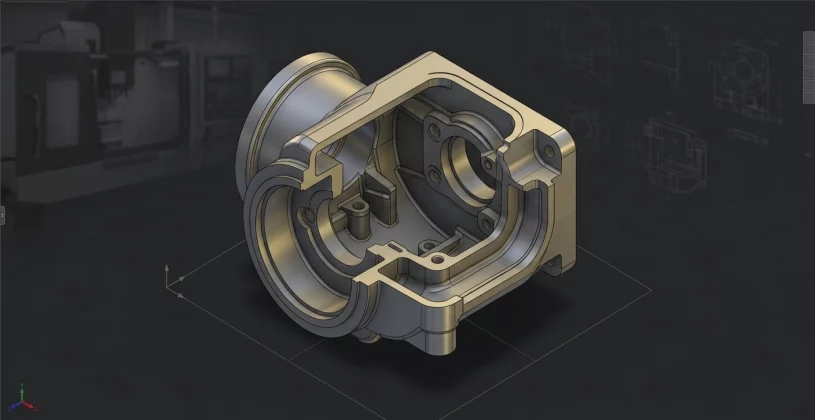

در طراحی قطعات سهبعدی در نرمافزار SolidWorks، بسیاری از قطعات به صورت توخالی طراحی میشوند تا وزن آنها کاهش پیدا کند و در عین حال استحکام کافی حفظ شود. ابزار Shell در SolidWorks دقیقاً برای همین هدف استفاده میشود. با استفاده از این قابلیت میتوانید یک قطعه توپر را به یک قطعه توخالی با ضخامت دیواره مشخص تبدیل کنید.
این ابزار در طراحی قطعات پلاستیکی، محفظههای الکترونیکی، جعبهها و بسیاری از قطعات صنعتی کاربرد دارد. استفاده از Shell باعث میشود طراحی قطعات برای فرآیندهای تولیدی مانند تزریق پلاستیک یا ساخت بدنه تجهیزات بسیار واقعگرایانهتر انجام شود.
ابزار Shell در SolidWorks چیست؟
ابزار Shell یک Feature در SolidWorks است که به کمک آن میتوان داخل یک قطعه سهبعدی را خالی کرد و تنها دیوارههایی با ضخامت مشخص باقی گذاشت. این ضخامت توسط طراح تعیین میشود و نرمافزار به صورت خودکار سطح داخلی قطعه را ایجاد میکند.
در بسیاری از پروژههای طراحی صنعتی، ابتدا مدل به صورت یک حجم توپر طراحی میشود و سپس با استفاده از Shell، داخل قطعه خالی میشود تا ضخامت یکنواختی در دیوارهها ایجاد شود. این روش یکی از رایجترین روشها در طراحی قطعات پلاستیکی است.
نحوه استفاده از ابزار Shell
برای استفاده از Shell در SolidWorks مراحل زیر را انجام دهید:
- ابتدا یک مدل سهبعدی ایجاد کنید.
- از نوار ابزار Features گزینه Shell را انتخاب کنید.
- ضخامت دیواره (Wall Thickness) را مشخص کنید.
- در صورت نیاز سطوحی که باید حذف شوند را انتخاب کنید.
- تنظیمات را تأیید کنید تا قطعه به صورت توخالی ایجاد شود.
پس از اعمال Shell، نرمافزار به صورت خودکار سطح داخلی قطعه را ایجاد میکند و ضخامت دیواره در تمام بخشها حفظ میشود.
کاربردهای Shell در طراحی قطعات
- طراحی محفظه قطعات الکترونیکی
- مدلسازی قطعات پلاستیکی
- کاهش وزن قطعات صنعتی
- آمادهسازی مدل برای فرآیندهای تولید
در بسیاری از طراحیها ابتدا شکل کلی قطعه ساخته میشود و سپس با استفاده از ابزار Shell داخل آن خالی میشود. بعد از آن نیز میتوان ویژگیهای دیگری مانند سوراخها، الگوهای تکراری یا رزوهها را به مدل اضافه کرد. برای مثال اگر نیاز به ایجاد رزوه روی قطعه داشته باشید میتوانید از آموزش Thread در SolidWorks استفاده کنید.
استفاده از Shell در SolidWorks یکی از تکنیکهای مهم برای طراحی حرفهای قطعات است و کمک میکند مدلهای سهبعدی شما به ساختار واقعی قطعات صنعتی نزدیکتر شوند.
