ابزارهای Fill و Solid Region در PCB آلتیوم

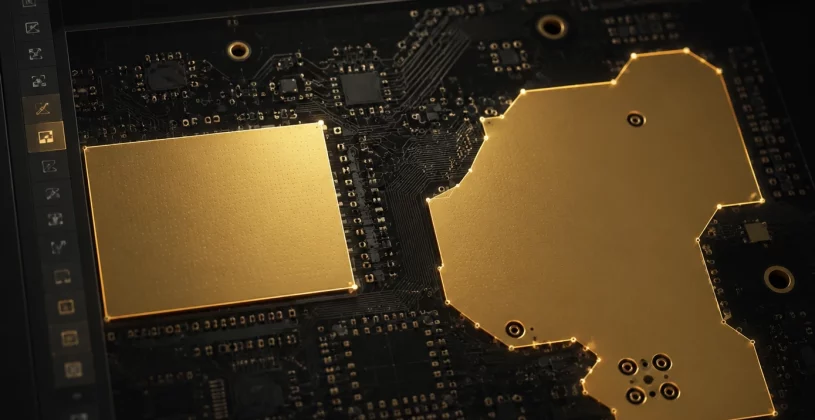

آشنایی با ابزارهای Fill و Solid Region در Altium Designer، در طراحی PCB معمولاً لازم است ناحیه‌های مسی مختلفی روی برد ایجاد کنیم. نرم‌افزار Altium Designer برای این کار ابزارهای متنوعی در اختیار طراح قرار می‌دهد. دو ابزار مهم برای رسم ناحیه‌های مسی، Fill و Solid Region هستند. این ابزارها امکان ایجاد سطح‌های مسی ساده یا چندضلعی را فراهم می‌کنند و کنترل بسیار خوبی روی ساختار Copper در برد ارائه می‌دهند.
ابزار Fill برای رسم سطح‌های مسی مستطیلی کاربرد دارد و ابزار Solid Region برای رسم ناحیه‌های چندضلعی و پیچیده استفاده می‌شود. در بسیاری از پروژه‌های حرفه‌ای PCB طراح از این دو ابزار برای ایجاد ایزولاسیون، شیلدینگ، برش Polygon و ساخت ناحیه‌های سفارشی استفاده می‌کند.
ابزار Fill در محیط PCB
برای فعال کردن ابزار Fill از منوی Place → Fill استفاده کنید یا کلید میانبر P + F را فشار دهید. بعد از اجرای دستور می‌توانید با فشردن کلید Tab وارد تنظیمات ابزار شوید.
در پنجره Properties چند بخش مهم وجود دارد:
Net: تعیین نت سطح مسی
Location: تعیین موقعیت و زاویه رسم
Properties: تنظیم لایه، طول و عرض ناحیه مسی
بعد از تنظیم پارامترها، دکمه Enter را فشار دهید و ناحیه مسی را روی برد رسم کنید.
ابزار Solid Region در Altium
ابزار Solid Region برای رسم شکل‌های چندضلعی و سفارشی استفاده می‌شود. برای اجرای این ابزار از مسیر Place → Solid Region استفاده کنید یا کلید میانبر P + R را فشار دهید.
در بخش Kind نوع کاربرد Solid Region را مشخص می‌کنید:
Copper: ایجاد سطح مسی PCB
Polygon Cutout: برش پلیگان
Board Cutout: برش برد مدار چاپی
بعد از انجام تنظیمات می‌توانید شکل دلخواه را رسم کنید و حتی زوایای آن را بعداً تغییر دهید.
با انتخاب ناحیه رسم شده می‌توانید رأس‌ها را جابه‌جا کنید و شکل نهایی را دقیق‌تر تنظیم کنید.
کاربرد Fill و Solid Region در طراحی PCB
استفاده صحیح از Fill و Solid Region باعث می‌شود کنترل دقیق‌تری روی ساختار مسی برد داشته باشید. این ابزارها در طراحی بردهای حرفه‌ای برای ایجاد سطح زمین، حذف نویز، طراحی ناحیه‌های خاص و مدیریت فضای PCB کاربرد زیادی دارند.
اگر می‌خواهید روش برش Polygon را یاد بگیرید، مقاله Polygon Pour Cutout را مطالعه کنید.
جمع بندی
انتخاب ابزار مناسب برای ترسیم نواحی مسی در آلتیوم دیزاینر، تفاوت میان یک طراحی معمولی و یک پروژه استاندارد صنعتی را رقم می‌زند. در حالی که ابزار Fill گزینه‌ای سریع و بهینه برای ترسیم نواحی مستطیلی و بلوک‌های قدرت است، ابزار Solid Region با ارائه انعطاف‌پذیری بالا، امکان پیاده‌سازی پلیگان‌های پیچیده، برش‌های سفارشی و مدیریت دقیق نواحی ایزولاسیون را فراهم می‌کند.
استفاده هوشمندانه از این دو ابزار، نه تنها کیفیت سیگنال (Signal Integrity) و حذف نویز در برد مدار چاپی را تضمین می‌کند، بلکه فرآیند اصلاحات (Edits) در مراحل بعدی طراحی را نیز برای شما تسهیل می‌نماید. در نهایت، به عنوان یک نکته کلیدی در طراحی PCB، توصیه می‌کنیم پس از رسم تمامی نواحی مسی، حتماً پروژه خود را در محیط سه بعدی آلتیوم مشاهده کنید. بررسی دقیق 3D Footprint به شما کمک می‌کند تا از تراز بودن لایه‌های مسی با قطعات فیزیکی اطمینان حاصل کرده و پیش از ارسال فایل‌های نهایی به کارخانه تولیدکننده (Manufacturing)، از بروز هرگونه تداخل فیزیکی یا خطاهای احتمالی جلوگیری نمایید.
