ابزار Polygon Pour در Altium Designer

ابزار Polygon Pour در Altium Designer

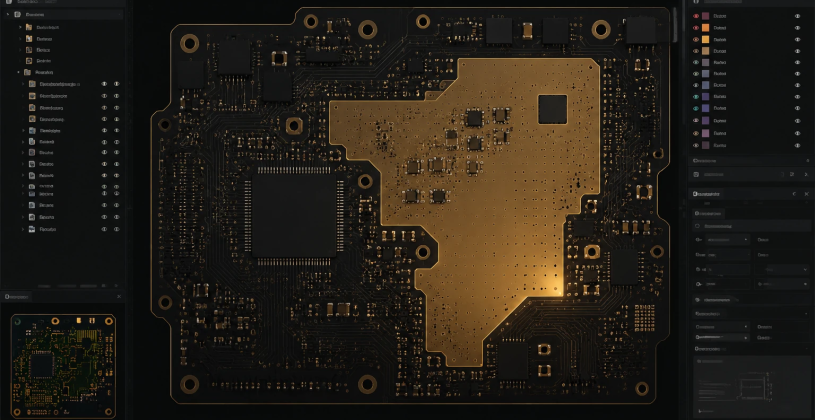

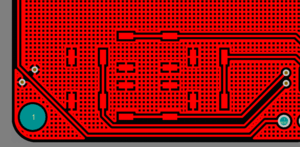

در طراحی بردهای مدار چاپی یکی از مهم‌ترین تکنیک‌ها برای بهبود عملکرد مدار استفاده از سطح‌های مسی گسترده است. ابزار Polygon Pour در نرم‌افزار Altium Designer به طراح کمک می‌کند تا سطح مسی بزرگی روی برد ایجاد کند و نویز مدار را کاهش دهد.

در بسیاری از طراحی‌های حرفه‌ای PCB معمولاً پلیگان به نت زمین یا GND متصل می‌شود. این کار باعث کاهش مقاومت مسیرهای بازگشت جریان و بهبود پایداری مدار می‌شود. استفاده صحیح از Polygon Pour همچنین باعث کاهش حلقه جریان و کاهش تداخل الکترومغناطیسی در برد خواهد شد.

مزایای استفاده از پلیگان در PCB

استفاده از پلیگان در طراحی PCB مزایای مهمی دارد که باعث بهبود عملکرد الکتریکی برد می‌شود. برخی از مهم‌ترین مزایای آن عبارت‌اند از:

• کاهش سطح حلقه جریان در مدار
• کاهش نویز در مسیرهای تغذیه
• کاهش مقاومت مسیرهای مسی
• کاهش تلفات توان در ترک‌ها
• بهبود عملکرد گرمایی برد

نحوه رسم Polygon Pour در آلتیوم

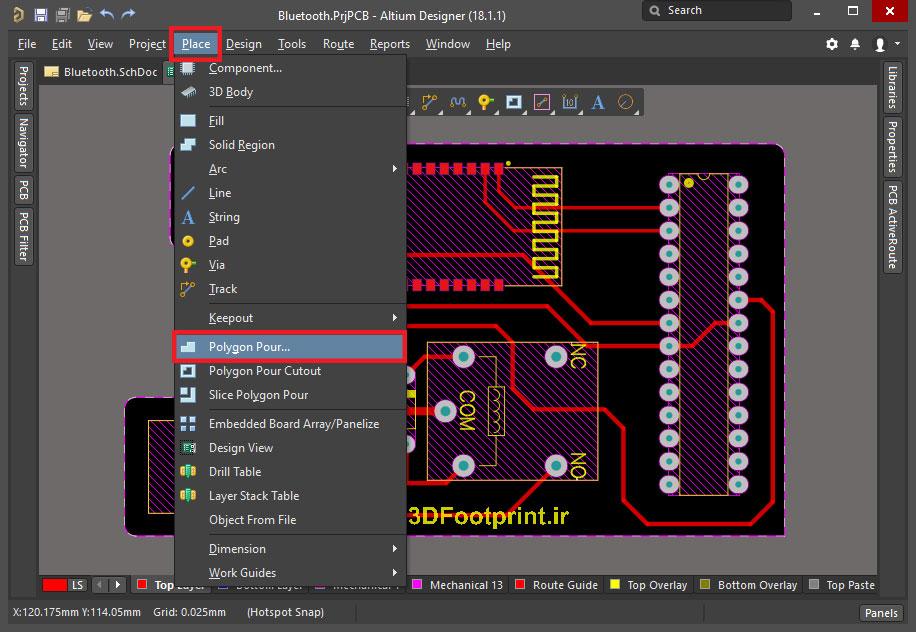

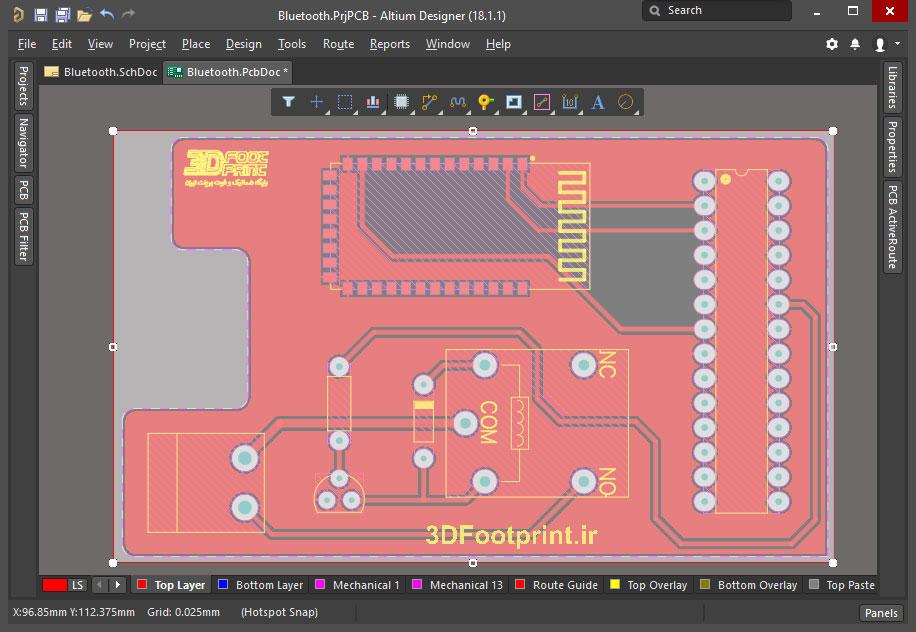

برای رسم پلیگان در محیط PCB ابتدا از منوی Place گزینه Polygon Pour را انتخاب کنید. پس از فعال شدن ابزار، نشانگر ماوس تغییر می‌کند و می‌توانید محدوده پلیگان را روی برد مشخص کنید.

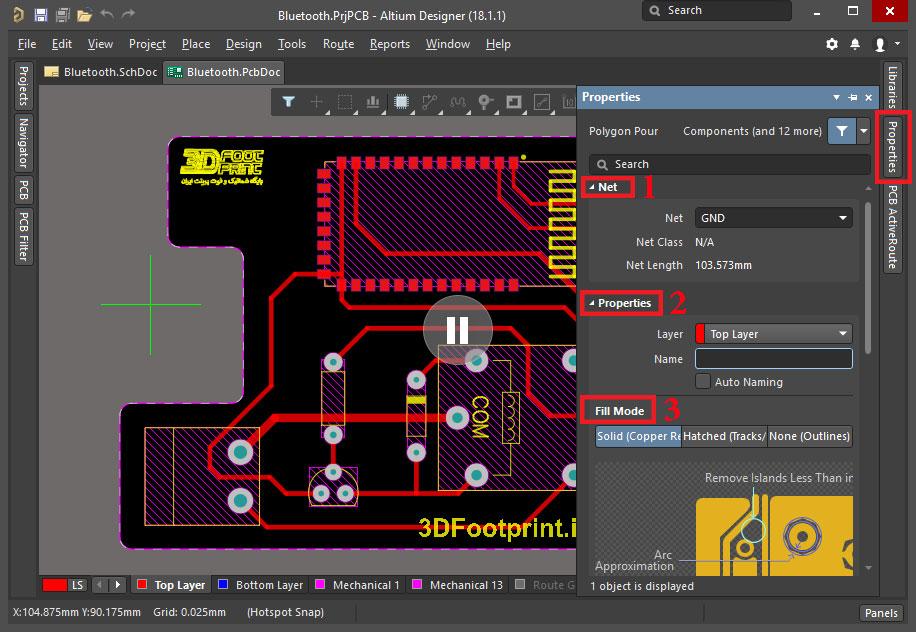

با فشردن کلید Tab وارد پنجره تنظیمات پلیگان می‌شوید. در این بخش چند گزینه مهم وجود دارد:

Net: تعیین نت پلیگان که معمولاً به GND متصل می‌شود.

Layer: مشخص کردن لایه‌ای که پلیگان روی آن رسم می‌شود.

Fill Mode: تعیین نوع پر شدن پلیگان مانند Solid یا Hatched.

همچنین گزینه Remove Dead Copper باعث حذف قسمت‌های ایزوله مسی می‌شود که به هیچ بخشی از مدار متصل نیستند.

تنظیم فاصله پلیگان با سایر ترک‌ها

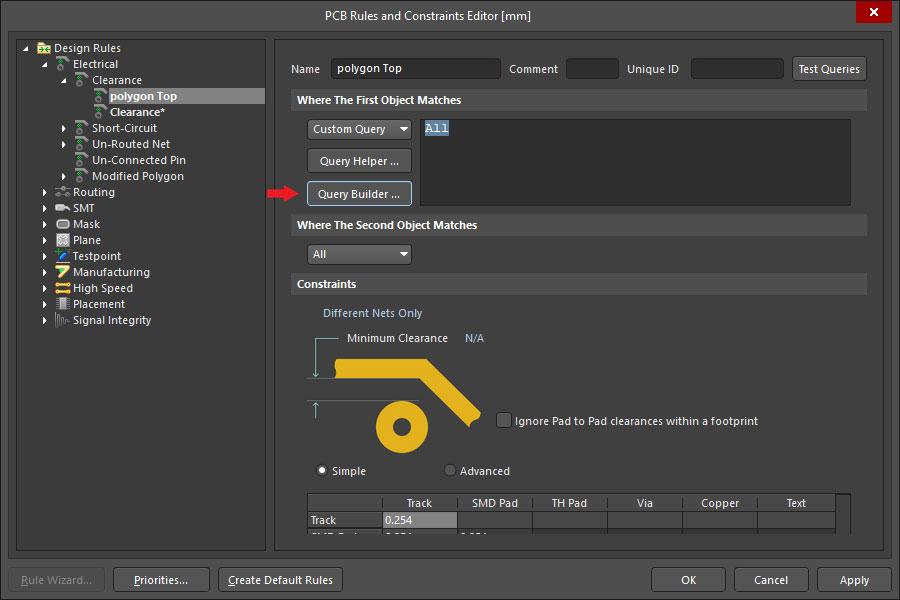

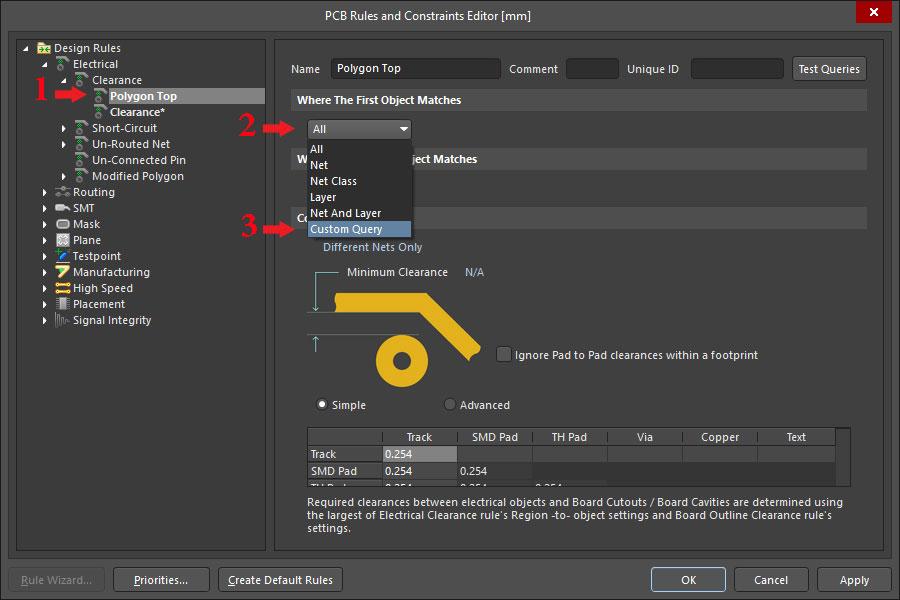

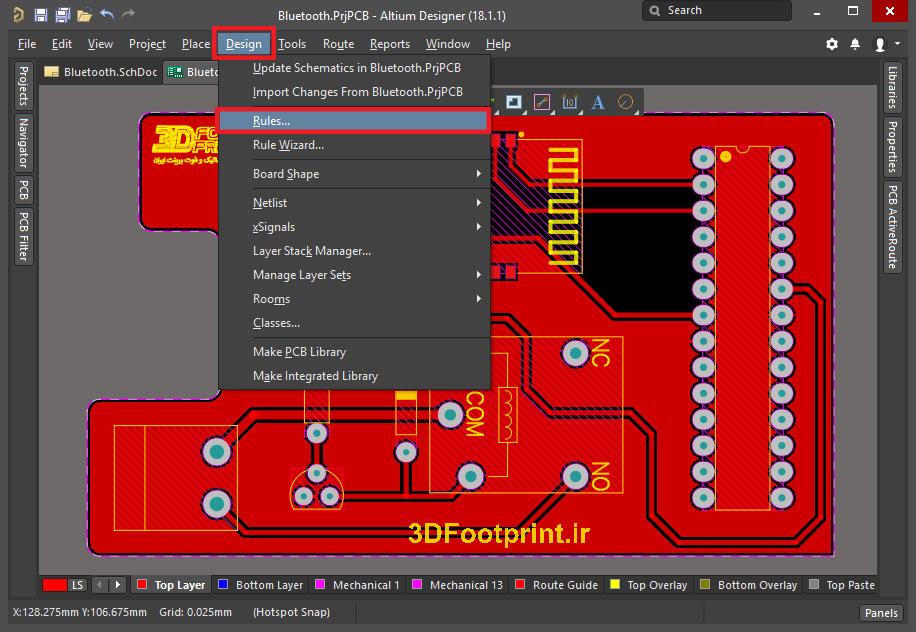

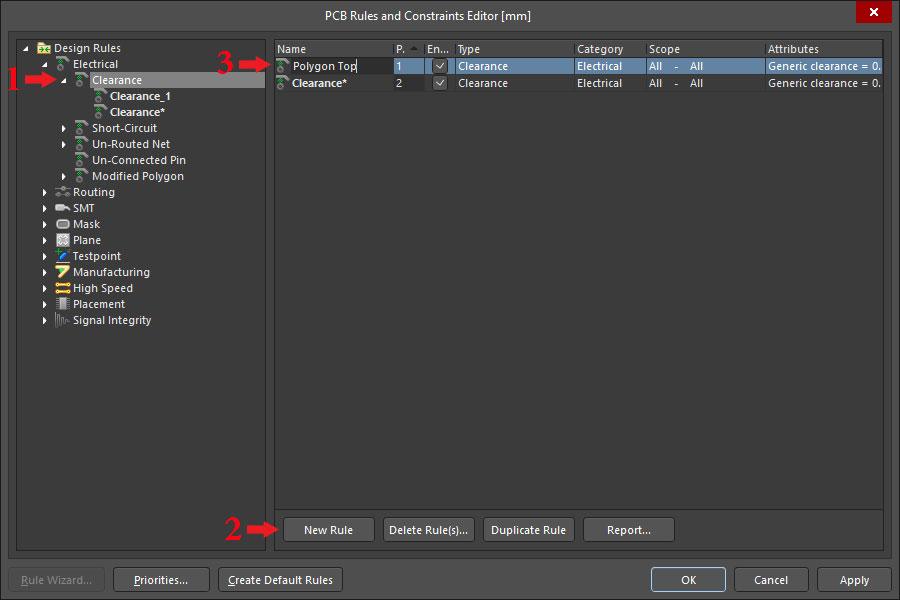

برای تنظیم فاصله پلیگان از سایر مسیرها باید از بخش Design → Rules استفاده کنید. در قسمت Clearance می‌توانید یک قانون جدید تعریف کنید تا فاصله بین پلیگان و ترک‌های مدار کنترل شود.

پس از اعمال تنظیمات لازم، برای به‌روزرسانی پلیگان از مسیر Tools → Polygon Pours → Repour All استفاده کنید تا تغییرات روی برد اعمال شود.

تنظیم اتصال Polygon به Pad ها

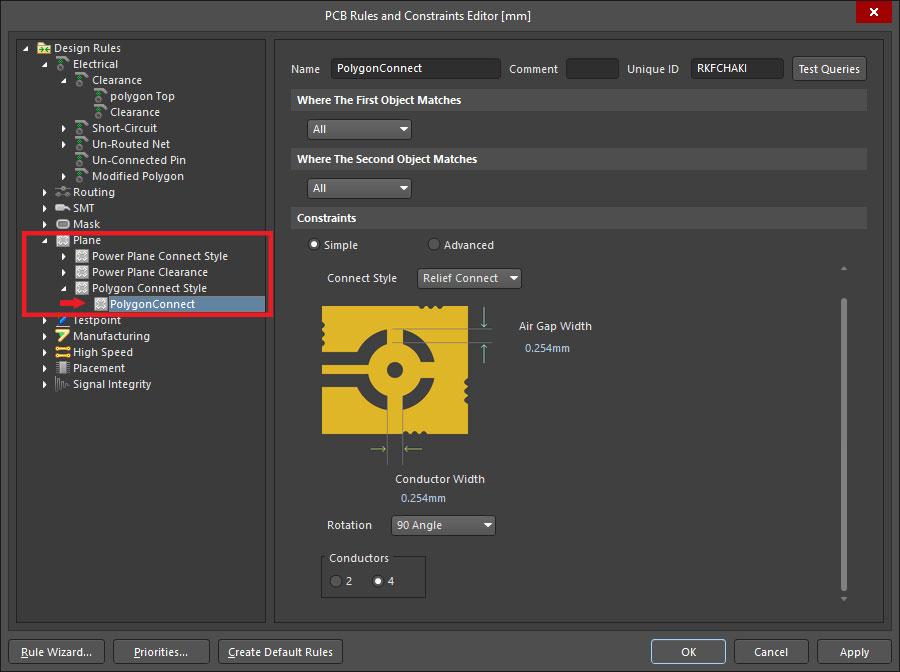

در بسیاری از طراحی‌ها نحوه اتصال پلیگان به پدها اهمیت زیادی دارد. این تنظیمات در بخش Polygon Connect در قسمت Design Rules انجام می‌شود.

در این قسمت می‌توانید نوع اتصال پلیگان به پدها را مشخص کنید. گزینه Connect Style نوع اتصال را تعیین می‌کند و در بخش Conductors تعداد شاخه‌های اتصال مشخص می‌شود.

بعد از اعمال تغییرات دوباره باید گزینه Repour All را اجرا کنید تا پلیگان به‌روزرسانی شود.

جمع‌بندی

استفاده از پلیگان در طراحی بردهای الکترونیکی یکی از تکنیک‌های مهم برای بهبود عملکرد مدار است. ابزار Polygon Pour در آلتیوم به شما امکان می‌دهد سطح مسی گسترده‌ای ایجاد کنید و کنترل دقیقی روی اتصال‌ها و فاصله‌ها داشته باشید.
