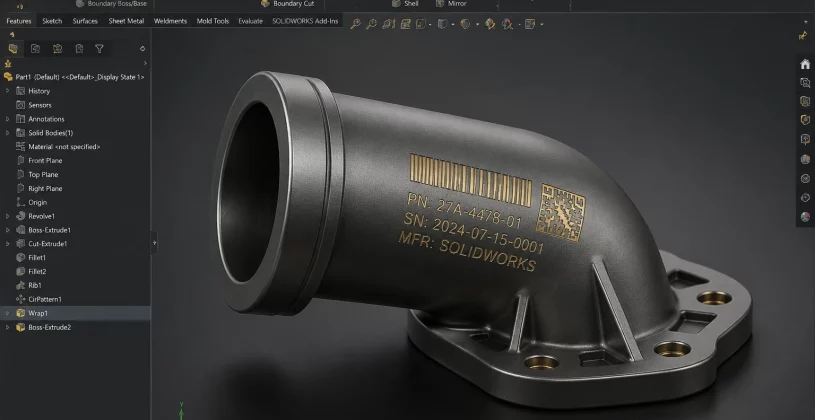

در بسیاری از مدلهای صنعتی باید متن یا لوگو روی سطحهای خمیده قرار بگیرد. این کار روی بطریها، قطعات پلاستیکی، بدنه ابزارها و حتی قطعات فلزی بسیار رایج است. ابزار Wrap در SolidWorks این کار را ساده و دقیق انجام میدهد. با کمک این ابزار میتوانید عملیات حک متن روی سطوح منحنی را فقط با چند کلیک انجام دهید و نتیجهای تمیز و حرفهای بگیرید.
در روشهای معمولی مثل Extrude، طرح در یک جهت مستقیم ایجاد میشود. به همین دلیل روی سطوح خمیده نتیجه مناسبی به دست نمیآید. اما Wrap طرح دوبعدی را روی انحنای واقعی سطح قرار میدهد. به همین دلیل متن دقیقاً روی شکل هندسی قطعه مینشیند و اعوجاج ایجاد نمیشود.
ابزار Wrap در SolidWorks چه کاری انجام میدهد؟
Wrap یک Sketch دوبعدی را روی سطح منحنی منتقل میکند. شما میتوانید متن، لوگو یا هر شکل دلخواهی را در Sketch طراحی کنید. سپس آن را روی مدل سهبعدی اعمال کنید. این قابلیت برای حک متن روی سطوح منحنی بسیار کاربردی است و در طراحی قطعات واقعی استفاده زیادی دارد.
این ابزار سه حالت مختلف دارد:
حالتهای مختلف Wrap
Emboss طرح را به صورت برجسته روی سطح ایجاد میکند. این حالت برای لوگوها و نوشتههای برجسته مناسب است.
Deboss طرح را داخل سطح حک میکند. این روش برای شمارهسریال، نام قطعه یا نوشتههای دائمی استفاده میشود.
Scribe فقط یک خط حکشده روی سطح ایجاد میکند. این حالت برای علامتگذاری یا ایجاد خطوط راهنما کاربرد دارد.
مراحل حک روی سطح منحنی
ابتدا یک Sketch بسازید و متن مورد نظر را در آن قرار دهید. سپس سطح منحنی قطعه را انتخاب کنید. بعد از اجرای دستور Wrap میتوانید نوع عملیات را مشخص کنید. SolidWorks نتیجه را بلافاصله نمایش میدهد. در این مرحله میتوانید عمق یا جهت حک را تنظیم کنید.
اگر میخواهید سرعت طراحی خود را افزایش دهید، مطالعه مطلب افزایش سرعت طراحی در SolidWorks با میانبر هوشمند میتواند بسیار مفید باشد. همچنین اگر میخواهید الگوهای تکراری روی قطعات ایجاد کنید، آموزش Circular Pattern در SolidWorks را ببینید.
برای دسترسی به آموزشهای بیشتر طراحی مهندسی و نرمافزارهای تخصصی نیز میتوانید به آلتیوم آکادمی مراجعه کنید. در این بخش مجموعهای از آموزشهای کاربردی منتشر شده است که به بهبود مهارت طراحی شما کمک میکند.
