Measure در سالیدورک | اندازهگیری سریع ابعاد و فوتپرینت قطعات الکترونیکی
آموزش Measure در SolidWorks | اندازه گیری ابعاد برای طراحی فوتپرینت
در نرمافزار SolidWorks ابزار قدرتمند Measure برای اندازهگیری دقیق فاصلهها، زوایا و ابعاد بخشهای مختلف یک مدل سهبعدی استفاده میشود. این ابزار مخصوصاً زمانی اهمیت پیدا میکند که قصد دارید ابعاد واقعی یک قطعه الکترونیکی را استخراج کرده و از آن برای طراحی فوتپرینت در Altium Designer استفاده کنید.
در بسیاری از پروژههای طراحی PCB، مهندسان به جای دیتاشیت از مدل STEP قطعه برای بررسی ابعاد استفاده میکنند. در چنین شرایطی انجام اندازه گیری در SolidWorks کمک میکند فاصله پایهها، قطر پینها و ابعاد کلی قطعه را با دقت بالا استخراج کنید. برای افزایش سرعت خود در محیط نرمافزار، پیشنهاد میکنیم مقاله افزایش سرعت طراحی در SolidWorks را نیز مطالعه کنید.
فعالسازی ابزار Measure در SolidWorks
برای استفاده از این ابزار کافی است از مسیر زیر وارد بخش اندازهگیری شوید:
Evaluate → Measure
پس از فعال کردن ابزار، میتوانید دو المان مختلف از مدل مانند لبهها، سطوح، نقاط یا مراکز سوراخها را انتخاب کنید. SolidWorks به صورت خودکار فاصله دقیق، زاویه و مختصات بین این المانها را نمایش میدهد. این قابلیت باعث میشود اندازه گیری در SolidWorks بسیار سریع و دقیق انجام شود.

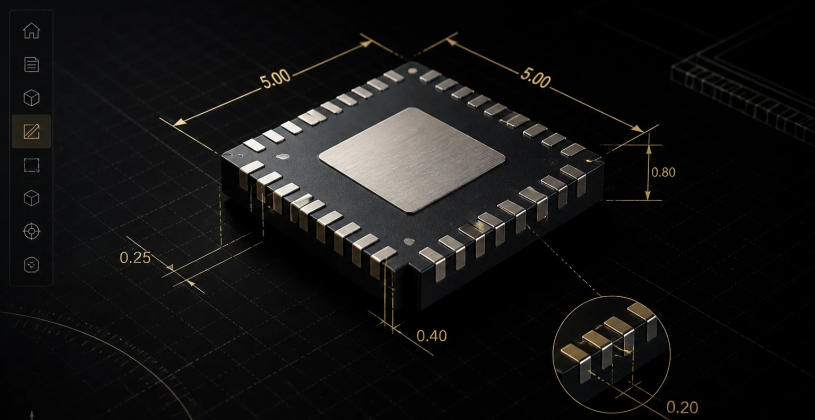

کاربرد Measure در طراحی Footprint
زمانی که قصد دارید از روی مدل سهبعدی یک قطعه، Footprint مناسب برای PCB طراحی کنید، استخراج دقیق ابعاد بسیار مهم است. ابزار Measure در این مرحله کمک میکند:
- فاصله دقیق پایهها (Pin Pitch) اندازهگیری شود
- قطر پینها و سوراخهای مونتاژ مشخص شود
- ابعاد کلی بدنه قطعه بررسی شود
با استفاده از این اطلاعات میتوانید یک فوتپرینت استاندارد در نرمافزار Altium Designer طراحی کنید و از بروز خطا در مونتاژ برد جلوگیری نمایید. همچنین برای الگوهای پیچیدهتر، یادگیری ساخت الگوهای دایرهای در SolidWorks میتواند سرعت طراحی شما را به طرز چشمگیری افزایش دهد.
در ویدیوی بالا نحوه استفاده از ابزار Measure و روش اندازه گیری در SolidWorks برای قطعات الکترونیکی به صورت عملی نمایش داده شده است.
