روش ساخت پد نامنظم در Altium

برای ساخت پد با شکل خاص، کافی است چند شکل پایه مانند ناحیه، پلی‌گون یا Track را ترکیب کنید و هندسه‌ی دلخواه را بسازید. بعد از آن، شکل نهایی را به‌عنوان یک ناحیه پدی تعریف می‌کنید. نکته مهم این است که بعد از ساخت هندسه، مطمئن شوید منطق اعمال ماسک‌ها روی همین مرزها درست اجرا می‌شود؛ چون Altium ماسک لحیم و ماسک خمیر را بر اساس شکل واقعی پد محاسبه می‌کند.

نکته‌های مهم درباره Solder Mask و Paste Mask

در Altium NEXUS، نرم‌افزار به‌صورت خودکار و بر اساس شکل پد، Solder Mask و Paste Mask را تولید و اعمال می‌کند. بنابراین در زمان ایجاد پد نامنظم در Altium باید هم‌زمان دو موضوع را بررسی کنید: (1) صحت هندسه پد، و (2) نحوه اعمال توسعه ماسک با Mask Expansion.

• مقادیر پیش‌فرض Mask Expansion معمولاً از طریق Design Rules تعریف می‌شوند.

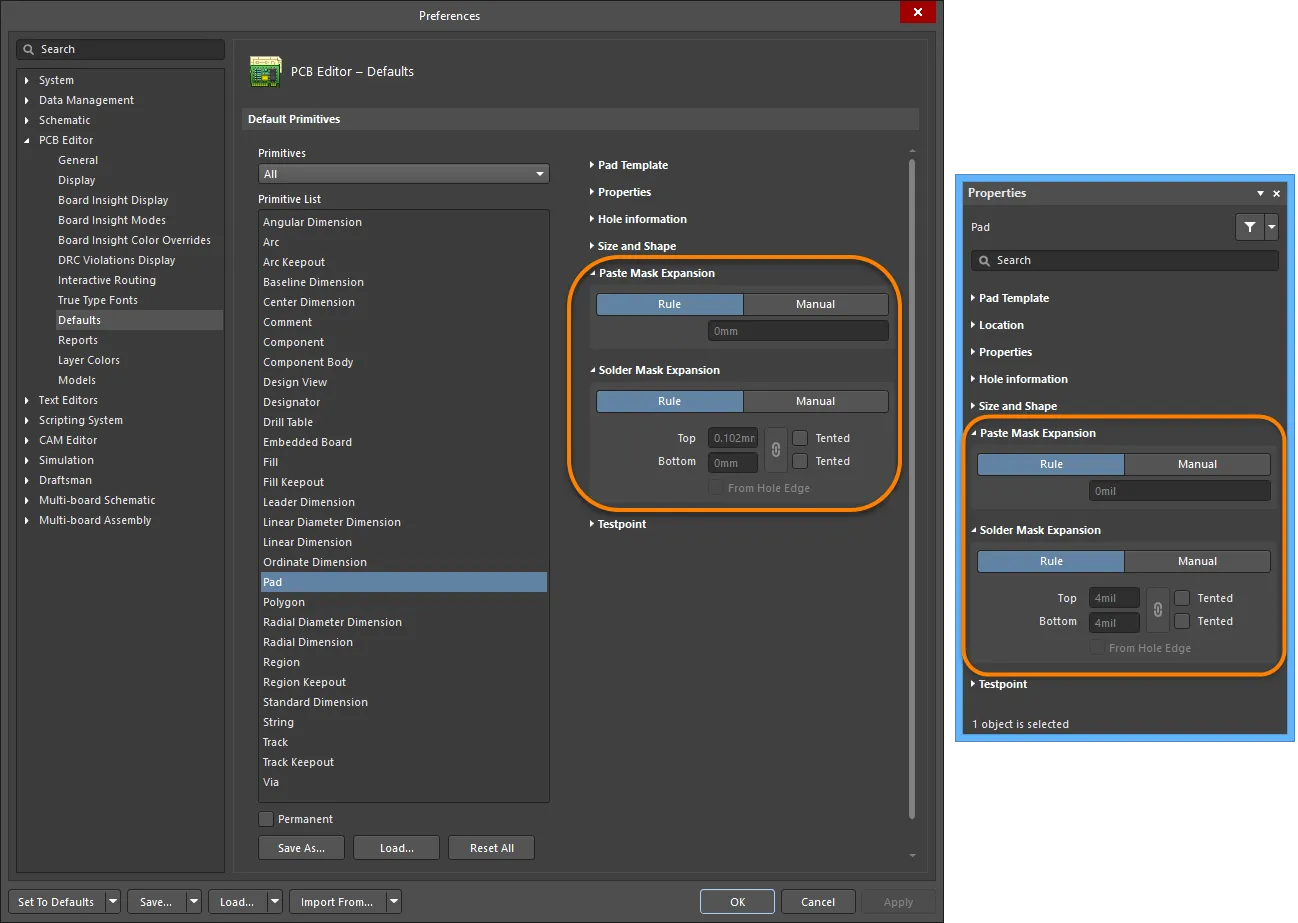

• برای تنظیم دقیق‌تر می‌توانید از مسیر Preferences → PCB Editor → Defaults در بخش تنظیمات Pad مقادیر دلخواه را مشخص کنید.
• در صورت نیاز، این تنظیمات در مرحله جانمایی یا بعد از آن از طریق Properties Panel قابل بازتعریف (Override) هستند.

برای دقت بیشتر چه بررسی‌هایی انجام دهید؟

بعد از اینکه هندسه پد را ساختید، فاصله‌های اطراف را بررسی کنید تا توسعه ماسک باعث همپوشانی ناخواسته یا کاهش بیش از حد فاصله مجاز بین نواحی مسی نشود. اگر می‌خواهید کنترل دقیق‌تری روی اندازه‌گیری‌ها داشته باشید، آموزش اندازه‌گیری فاصله در آلتیوم را ببینید.

برای استانداردسازی روند طراحی کتابخانه، مطالعه چرخاندن قطعه در آلتیوم کمک می‌کند پدها را دقیق‌تر و بدون خطای چرخش در جای درست تنظیم کنید.

در نهایت اگر می‌خواهید این مفاهیم را در قالب یک مسیر یادگیری منظم دنبال کنید، آکادمی آلتیوم بهترین نقطه شروع برای ارتقای مهارت شما در طراحی PCB و کتابخانه قطعات است.
