تغییر نوع وایا هنگام مسیریابی PCB
تغییر نوع وایا هنگام مسیریابی PCB
چرا چند نوع Via در یک طراحی وجود دارد؟
در بردهای چندلایه معمولاً طراحان برای کنترل بهتر ساخت و کاهش هزینه تولید، چند نوع وایا تعریف میکنند. برای مثال ممکن است یک وایا کور بین لایههای Top و Mid1 قرار دهند و همزمان یک وایا سرتاسری نیز در طراحی وجود داشته باشد.
وقتی مسیر از لایه Top به Mid1 تغییر میکند، هر دو وایا از نظر فنی قابل استفاده هستند. در این شرایط شما باید گزینه مناسب را انتخاب کنید تا مسیر دقیقاً مطابق قوانین طراحی برد باقی بماند. مدیریت درست این موضوع باعث میشود طراحی تمیزتر باشد و در مرحله تولید نیز مشکلی ایجاد نشود.
اگر میخواهید مدیریت مسیرها در آلتیوم را بهتر یاد بگیرید، پیشنهاد میکنم مقاله تغییر عرض مسیر آلتیوم را نیز مطالعه کنید.
تغییر نوع Via هنگام تغییر لایه

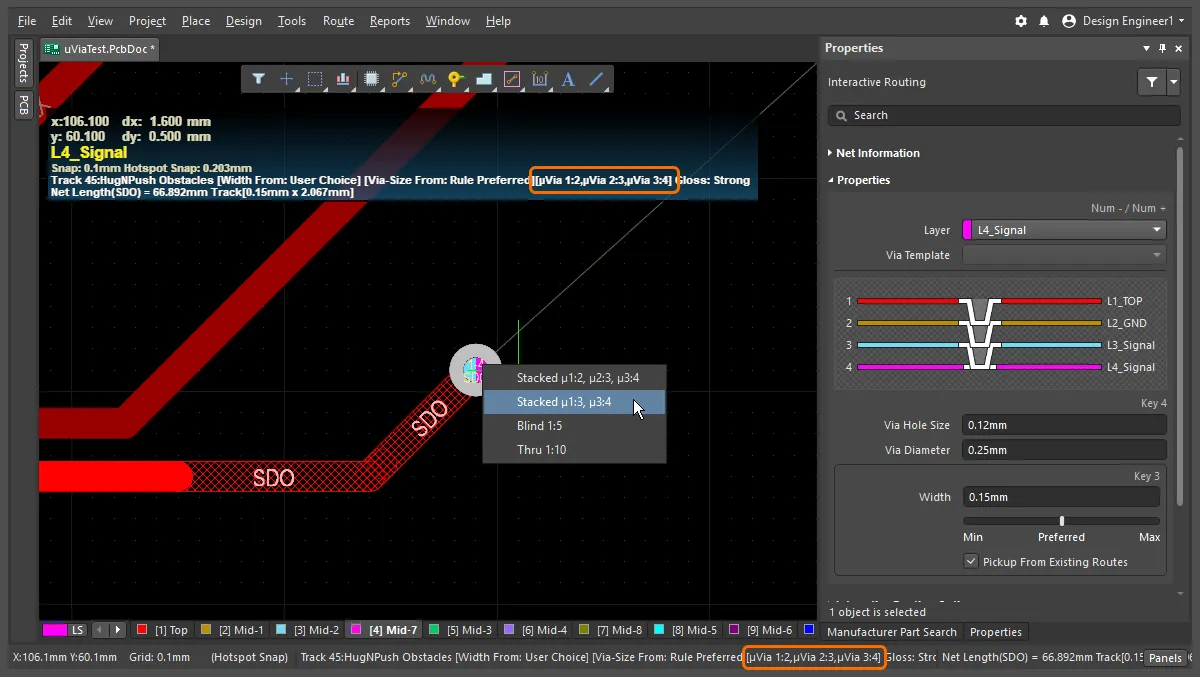

وقتی در حال مسیریابی هستید و تغییر لایه انجام میدهید، Altium Designer یکی از وایاهای معتبر را انتخاب میکند. اگر چند Via مختلف برای آن تغییر لایه وجود داشته باشد، میتوانید با فشردن کلید 6 بین گزینهها جابهجا شوید.
با هر بار فشردن این کلید، نرمافزار نوع وایا را تغییر میدهد و شما میتوانید مناسبترین Via را برای ادامه مسیر انتخاب کنید. این روش سرعت مسیریابی را بالا میبرد و اجازه میدهد بدون توقف در تنظیمات، طراحی را ادامه دهید.
اگر میخواهید کنترل نمایش نتها و خطوط اتصال را بهتر انجام دهید، مقاله نمایش رنگ خطوط اتصال در آلتیوم را ببینید.
ذخیره Via Stack پیشفرض در مسیریابی
Altium Designer آخرین Via Stack که استفاده میکنید را بهعنوان گزینه پیشفرض برای نت بعدی در نظر میگیرد. به این ترتیب وقتی چند مسیر پشت سر هم رسم میکنید، لازم نیست هر بار نوع وایا را دوباره انتخاب کنید.
البته نرمافزار این تنظیم را فقط در همان نشست ویرایش حفظ میکند. وقتی پروژه را ببندید یا جلسه ویرایش پایان پیدا کند، این پیشفرض از بین میرود و در دفعه بعد دوباره باید وایا مناسب را انتخاب کنید.
اگر میخواهید آموزشهای کاملتر آلتیوم را دنبال کنید، بخش آکادمی آلتیوم را ببینید.
