ساخت الگوی خطی در اسکچ SolidWorks

در طراحی قطعات مکانیکی و مدل‌های سه‌بعدی، ایجاد آرایه‌های منظم یکی از نیازهای اساسی است. ابزار Linear Sketch Pattern این امکان را می‌دهد که اشکال اسکچ مانند دایره، مستطیل و خطوط را با دقت بالا در دو جهت تکرار کنید. اگر می‌خواهید سرعت طراحی را بالا ببرید و طرحی استاندارد داشته باشید، استفاده از الگوی خطی سالیدورک یکی از بهترین روش‌هاست.

Linear Sketch Pattern چیست؟

این ابزار به شما کمک می‌کند المان‌های اسکچ را انتخاب کنید و با تعیین فاصله، زاویه و تعداد تکرار، یک آرایه کاملاً ساخت‌یافته بسازید. ویژگی مهم این ابزار، قابلیت ویرایش بعد از ساخت الگو است. یعنی هر زمان که نیاز بود، فاصله‌ها، جهت‌ها یا تعداد کپی‌ها را تغییر دهید. همین قابلیت باعث می‌شود الگوی خطی سالیدورک در طراحی‌های حرفه‌ای یک انتخاب ایده‌آل باشد.

مراحل ساخت الگوی خطی در اسکچ SolidWorks

۱. رسم المان اولیه

در اسکچ یک شکل اولیه مثل دایره، سوراخ، شیار یا مستطیل رسم کنید. همچنین می‌توانید چند المان را همزمان انتخاب کنید تا همگی تکرار شوند.

۲. تعیین جهت‌ها و فواصل

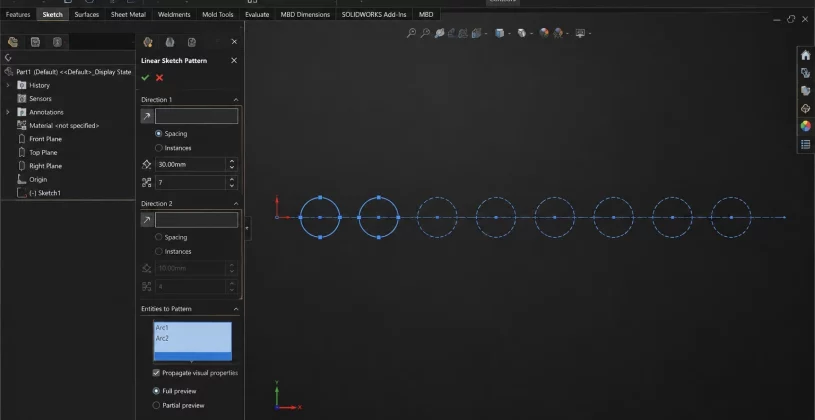

در پنل Linear Sketch Pattern گزینه Direction 1 و Direction 2 را مشخص کنید. سپس فاصله بین کپی‌ها و تعداد تکرار در هر جهت را وارد کنید. SolidWorks پیش‌نمایش لحظه‌ای نمایش می‌دهد تا نتیجه را قبل از تأیید ببینید.

۳. ساخت آرایه دقیق و قابل ویرایش

پس از تنظیم پارامترها، با زدن OK آرایه کامل ساخته می‌شود. اگر بعداً ابعاد قطعه تغییر کند، می‌توانید الگو را ویرایش کنید تا همه‌چیز هماهنگ باقی بماند. این انعطاف‌پذیری برای طراحی Footprint، الگوهای سوراخ‌کاری و قطعات تکراری بسیار مفید است.
